配料实例793

配料实例793

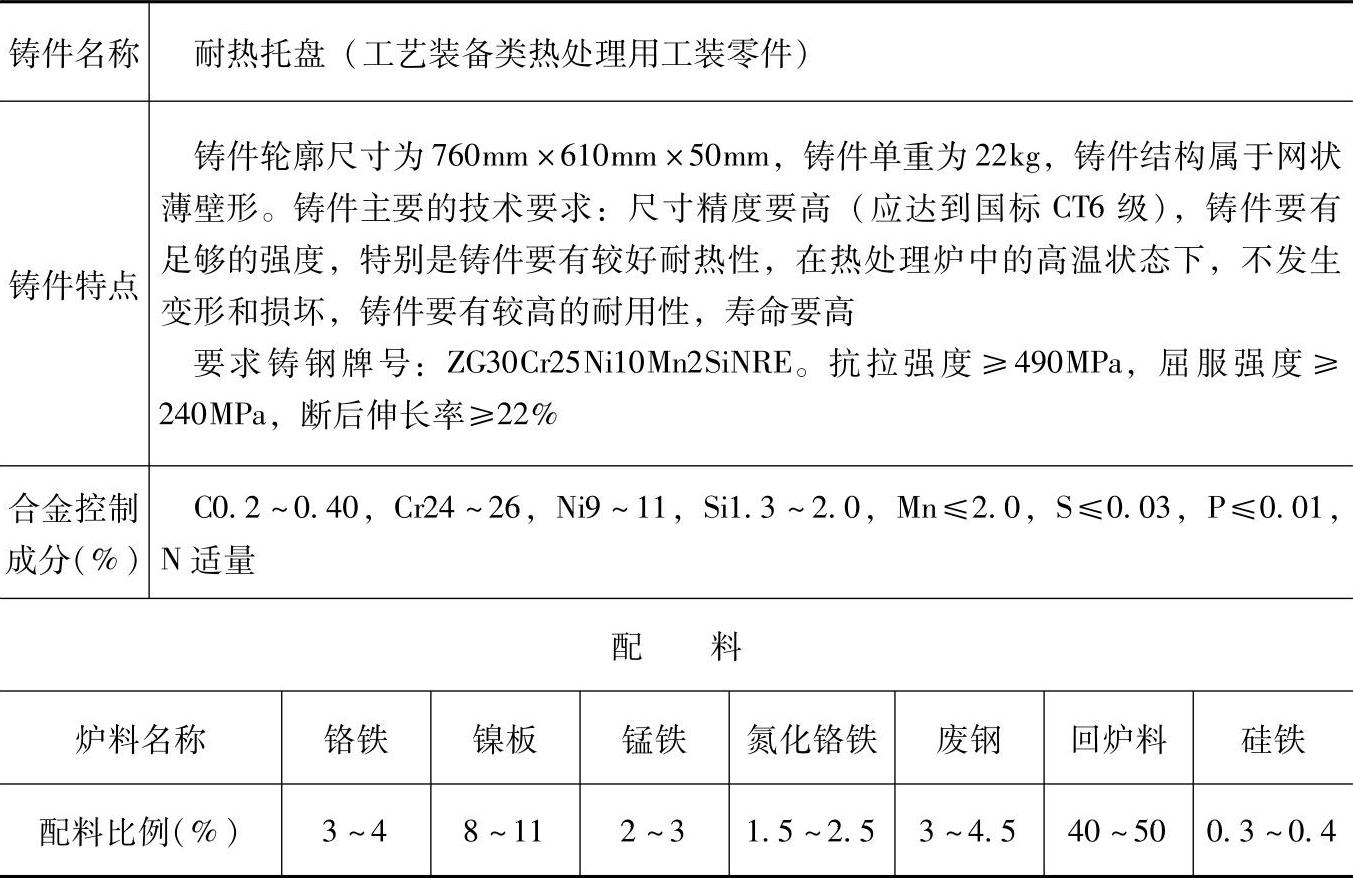

表2.4-1 ZG30Cr25Ni10Mn2SiNRE的铸造耐热钢配料

注：1.采用熔炼炉类型：中频感应电炉熔炼，熔化率为0.3t/h。

2.对炉料质量要求：

炉料如锈蚀、油污、氧化皮严重，要用滚筒清理干净。

回炉料、浇冒口必须用滚筒清理干净。

炉料如潮湿，要烘干后再用。

化学成分不明确或不符合要求的炉料不准使用。

各种炉料必须称量，保证称量准确。

3.碱性炉衬的加料顺序为：镍板、铬铁、回炉料、废钢、锰铁、硅铁。

4.熔化过程中应及时的捣料，加料，调整功率，炉料熔化后加入珍珠岩造渣。

5.钢液温度达到1450～1520℃时加入锰铁和硅铁脱氧，钢液温度达到1480～1540℃时加入稀土硅铁脱氧，然后加入珍珠岩造渣静止1～2min。

6.钢液出炉温度为1470～1540℃，浇注温度为1420～1490℃。

7.热壳浇注：模壳温度一般应大于300℃。

8.各成分含量和配料比例皆指质量分数。
