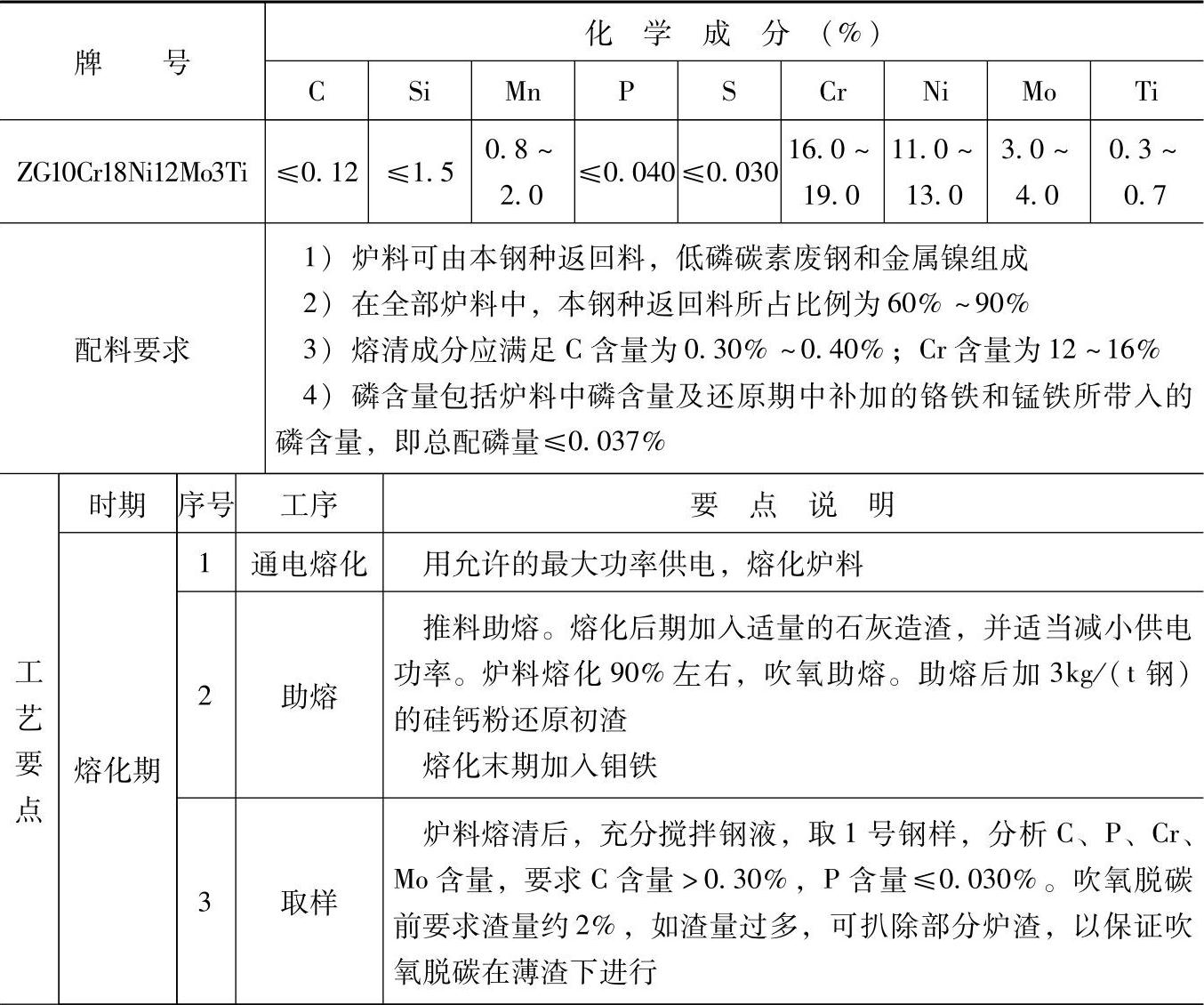

表2.5-7 ZG10Cr18Ni12Mo3Ti的铸造耐蚀钢配料

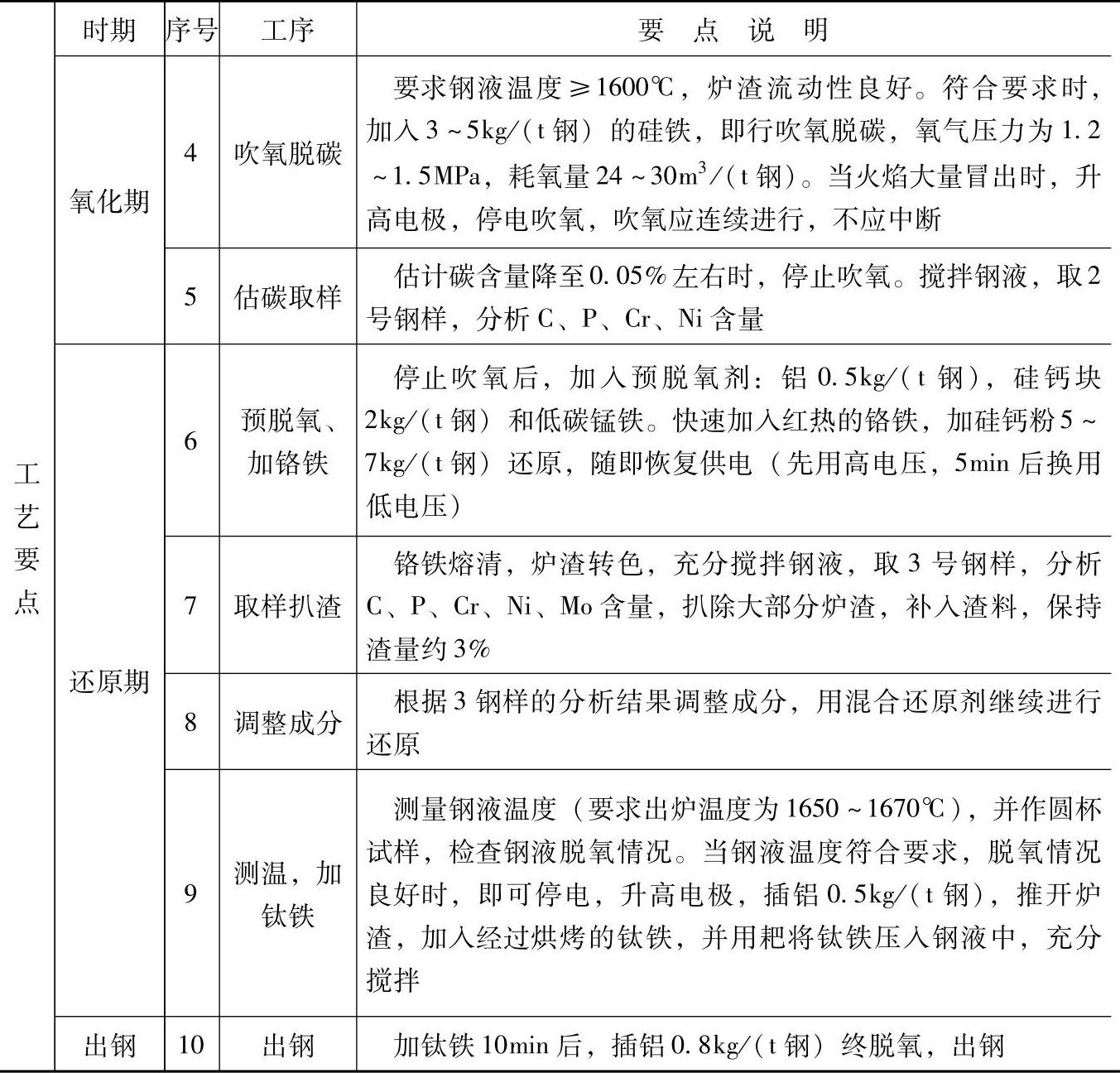

（续）
注：1.采用碱性炉衬电弧炉返回法冶炼。
2.由于冶炼过程中不脱磷，应注意避免炉衬使钢液增磷，因此要求前一炉钢必须是低磷钢，其成品钢磷含量应低于0.02%。
3.装料前于炉底、炉坡处加1%（质量分数）的石灰，按合理布料原则装料，镍和增碳用的电极碎块装在炉底，并应避开电极。
4.各成分含量和配料比例皆指质量分数。
