配料实例808

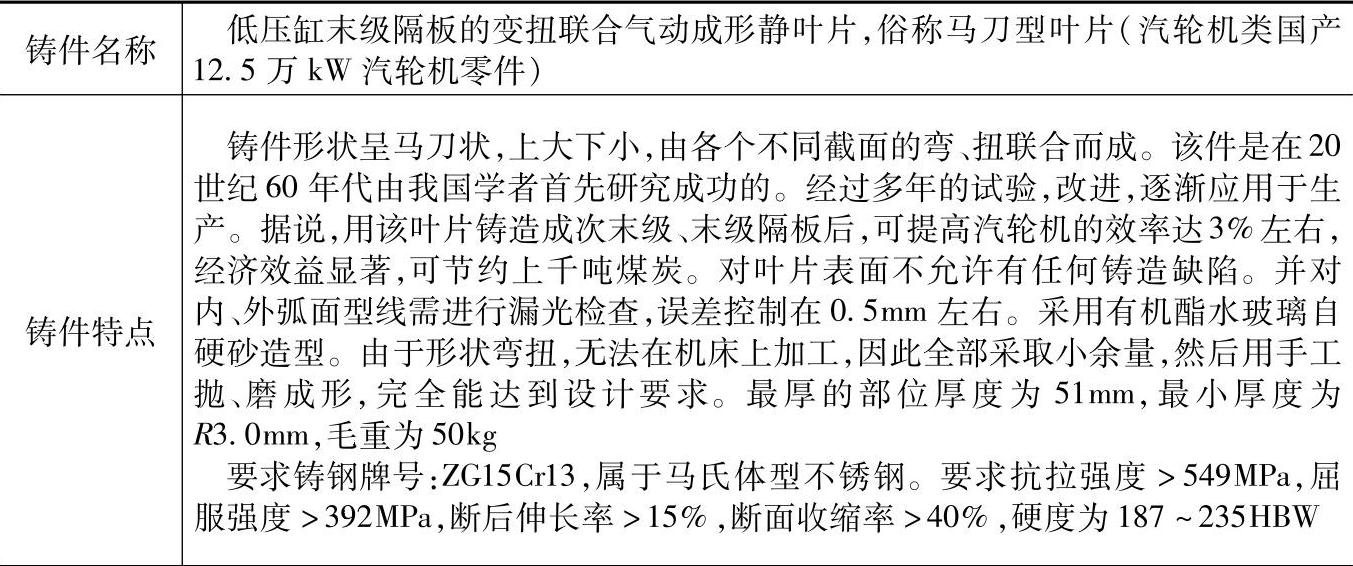

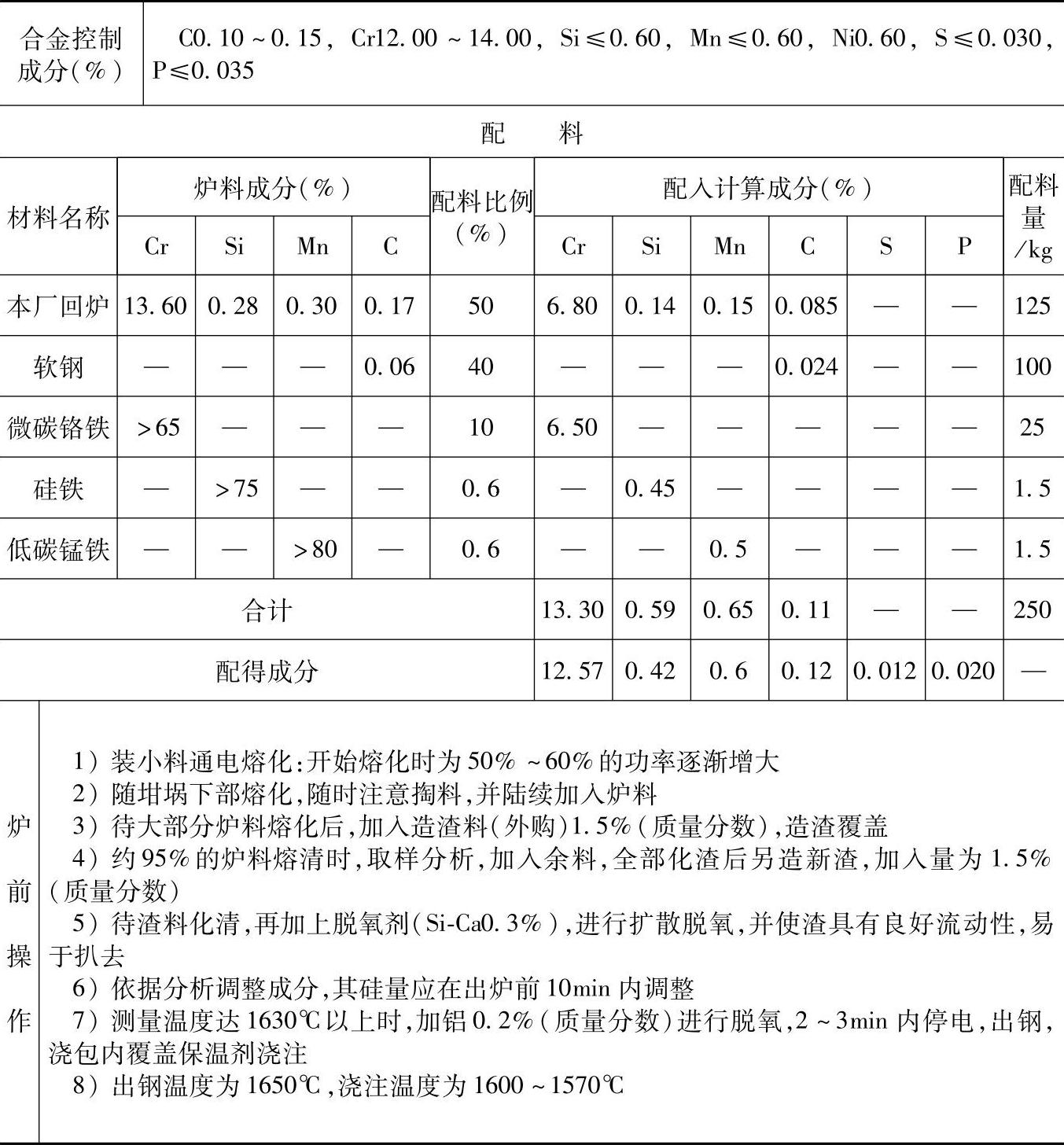

表2.6-1 ZG15Cr13的铸造中、高强度不锈钢配料

（续）

注：1.采用熔炼炉类型：250kg中频无心感应电炉。

2.炉前检测：控制熔化，测温、化清后抽样化验，调正成分，浇注炉前梅花试样。出炉温度为1650～1630℃，浇注温度为1600～1570℃。

3.检测结果：试样随铸件进行正、回火热处理后所得的力学性能：抗拉强度为680MPa，屈服强度为496MPa，断后伸长率为24.2%，断面收缩率为63.5%，硬度为215HBW；化学成分（%）：C0.12，Cr12.57，Si0.42，Mn0.6，S0.012，P0.020。

4.各成分含量和配料比例皆指质量分数。

5.本配料适用于同牌号的汽轮机零件，如静叶片、喷嘴等。
