配料实例810

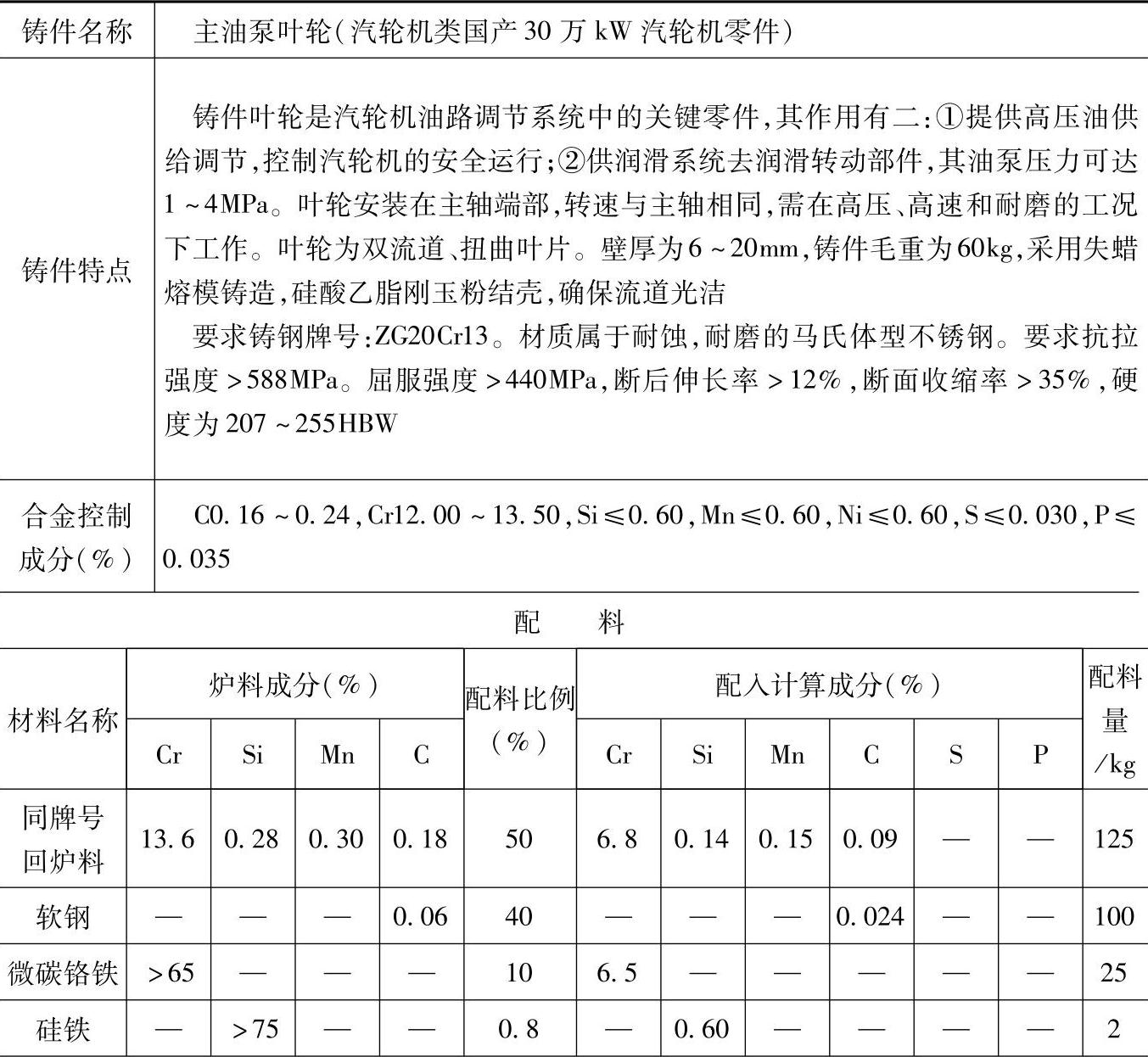

表2.6-3 ZG20Cr13的铸造中、高强度不锈钢配料

（续）

注：1.采用熔炼炉类型：250kg中频无心感应电炉。

2.炉前检测：测温，化清后抽样化验，调正成分、浇注梅花试样。浇注温度为1580～1600℃。

3.检测结果：炉前试样随铸件进炉作正、回火热处理所得的力学性能，抗拉强度为752MPa，屈服强度为580MPa，断后伸长率为22.4%，断面收缩率为59.4%，硬度为234HBW；

化学成分（%）：C0.17，Cr13.38，Si0.25，Mn0.33，S0.015，P0.018。

4.各成分含量和配料比例皆指质量分数。

5.本配料适合于同牌号的汽轮机零件，如静叶片等。
