配料实例812

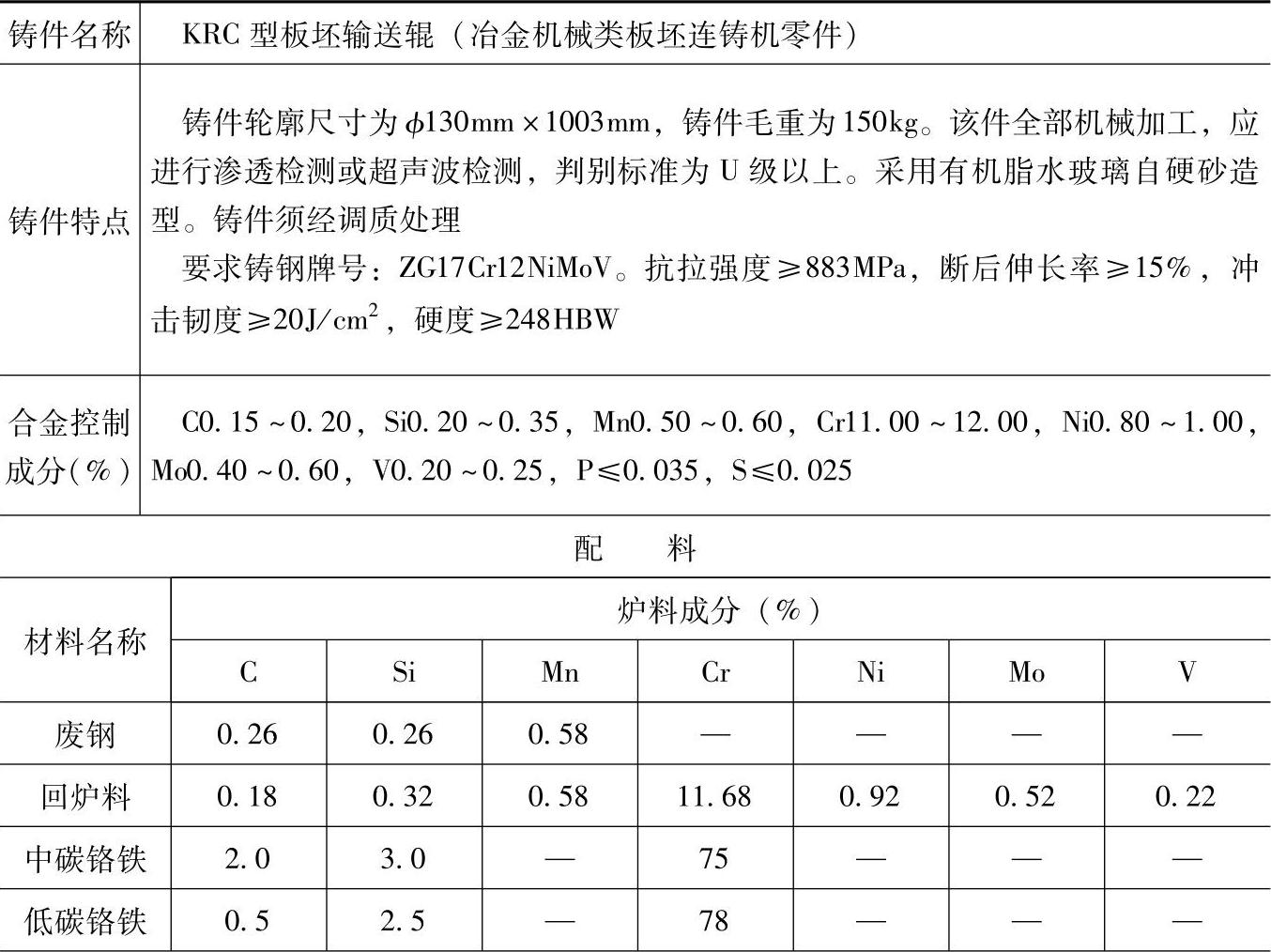

表2.6-5 ZG17Cr12NiMoV的铸造中、高强度不锈钢配料

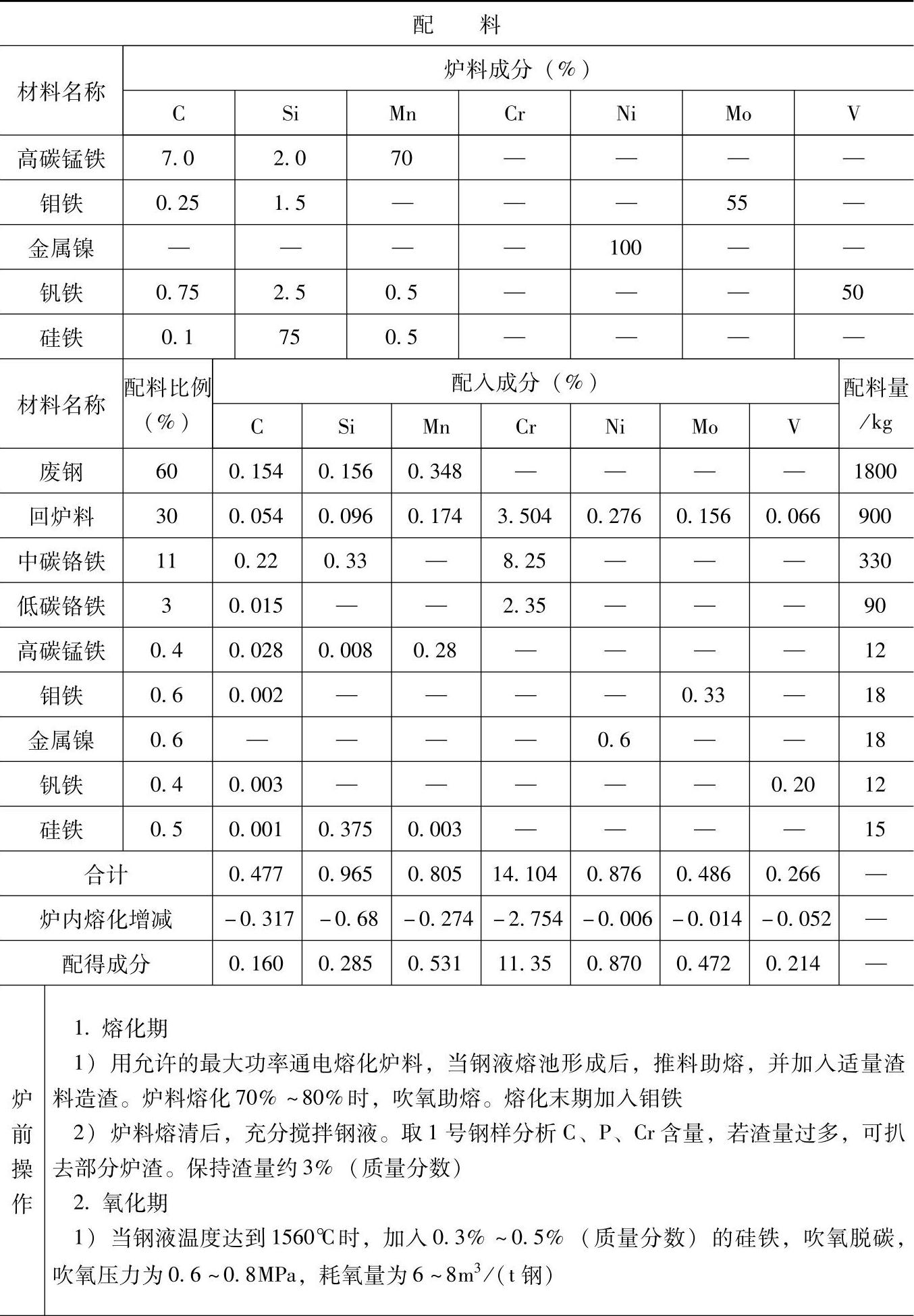

（续）

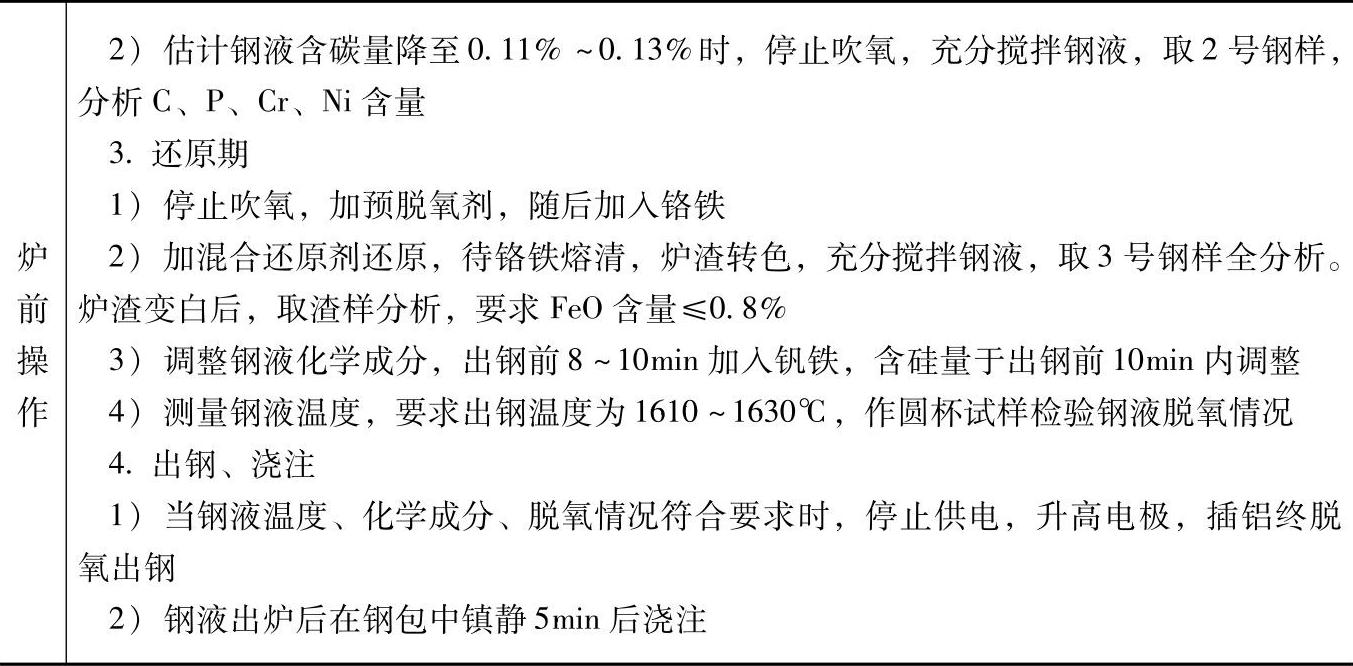

（续）

注：1.采用熔炼炉型：HGX—1.5型三相碱性炉衬电弧炉，返回法冶炼。

2.配料时，应保证脱碳量0.20%～0.40%，炉料平均磷含量应控制在0.03%以下。铁合金应烘烤至暗红色，渣料应烘干除去水分。

3.炉前检测：观察炉况变化，用化学分析法与直读式光谱仪分析钢的化学成分，炉前浇注圆杯试样检查脱氧情况，用热电偶测温仪测量钢液温度，出钢温度为1610～1630℃，浇注温度为1540～1560℃。

4.力学性能检测结果：经调质后，抗拉强度为960MPa，断后伸长率为18%，冲击韧度为25J/cm²，硬度为285HBW。

5.各成分含量和配料比例皆指质量分数。
