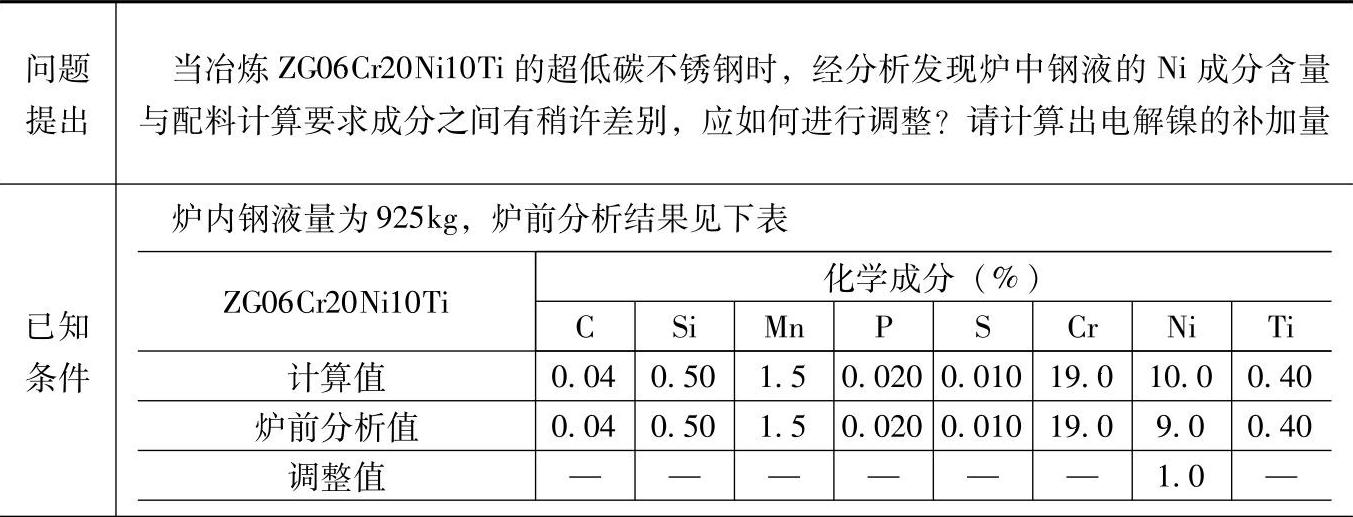

表2.7-9 ZG06Cr20Ni10Ti的超低碳不锈钢配料

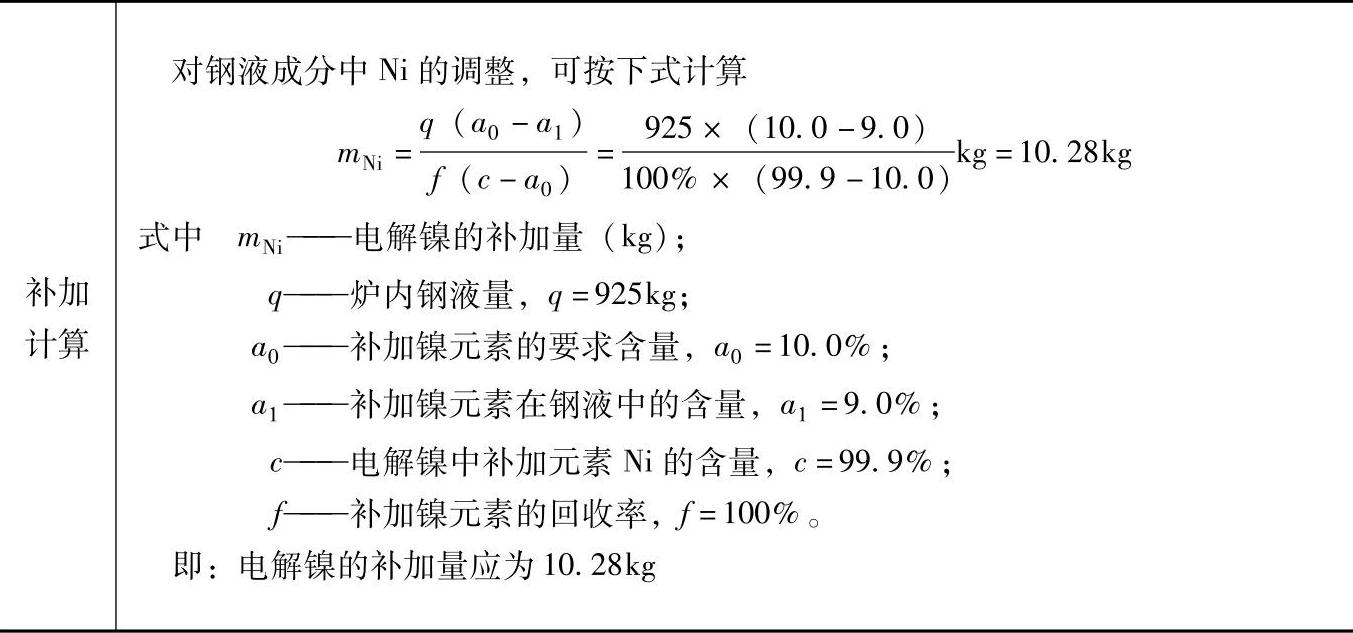

（续）
注：1.通常这种方法只适用于对钢液成分进行微调，补加炉料总质量应控制在总装料量的3%以下，这样补加料不会对其他合金元素的成分带来太大影响。
2.各成分含量和配料比例皆指质量分数。
