配料实例857

配料实例857

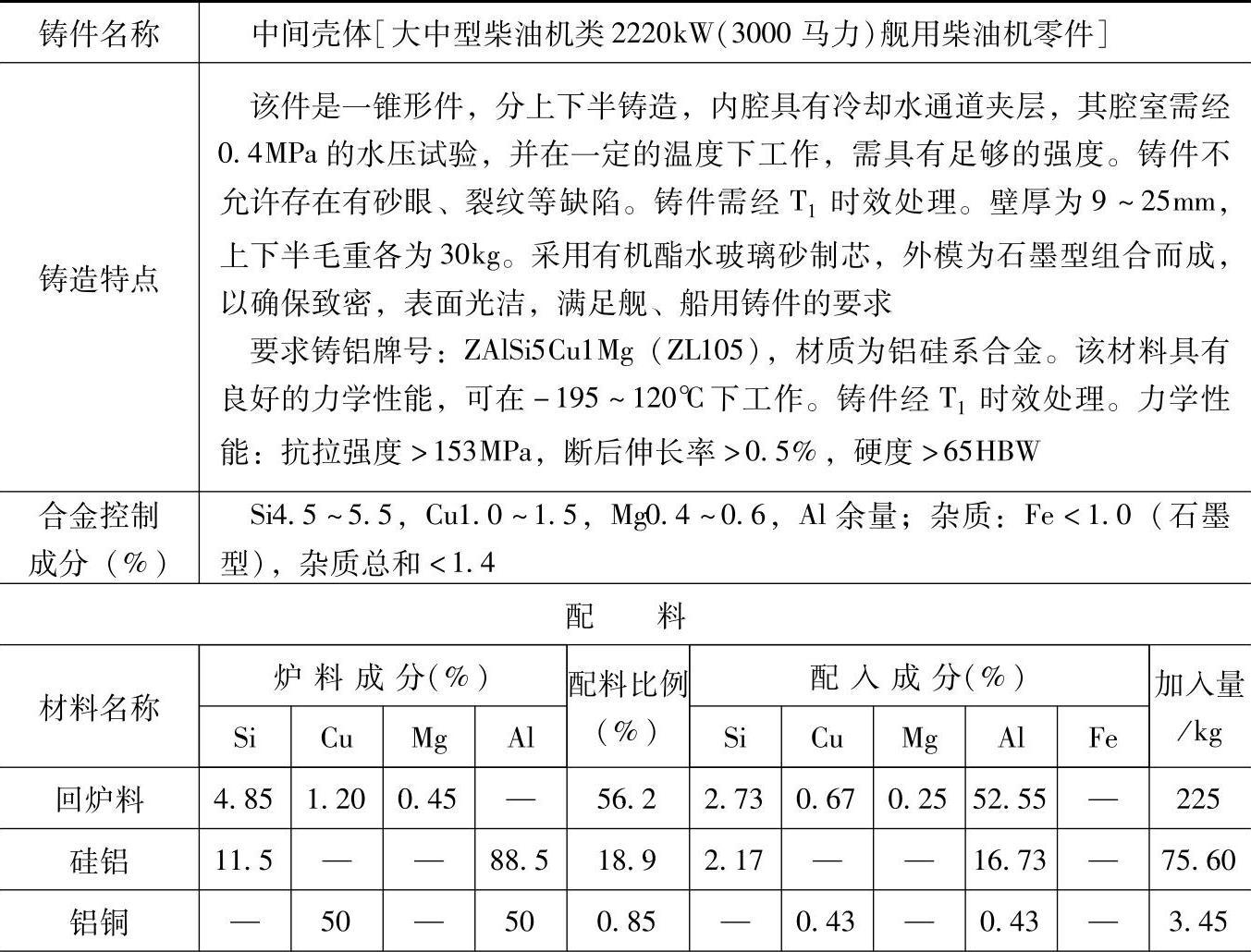

表3.1-18 ZAlSi5Cu1Mg的铸造铝硅合金配料

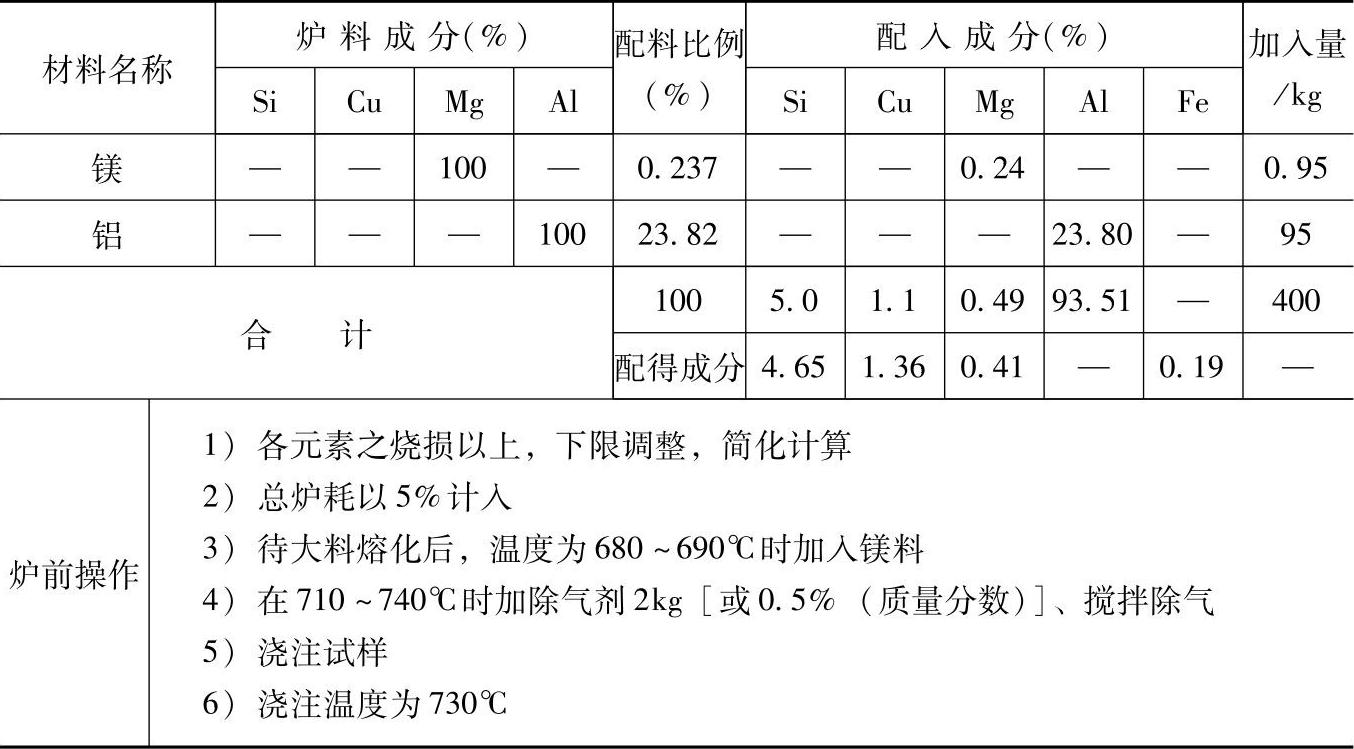

（续）

注：1.采用熔炼炉类型：燃油反射炉。

2.炉前检查：

1）对熔炼过程加强控制，定时测温。

2）在变质处理后浇注之前，需浇注φ80mm×20mm的圆饼形试样，作凝固过程观察，确定表面气泡析出情况，以判断精炼效果。

3）断口检查，在砂型中浇注φ30mm×150mm试样，以判别其断口呈银色组织细小致密为佳，浇注温度为750～760℃。

3.检测结果：

力学性能：抗拉强度为269.5MPa，断后伸长率为1.6%，硬度为97HBW；

化学成分（%）：Si4.65，Cu1.36，Mg0.41，Al93.58，Fe0.19。

4.各成分含量和配料比例皆指质量分数。

5.本配料适合于同类牌号材料的柴油机的零件，如接管、阀体等。
