配料实例894

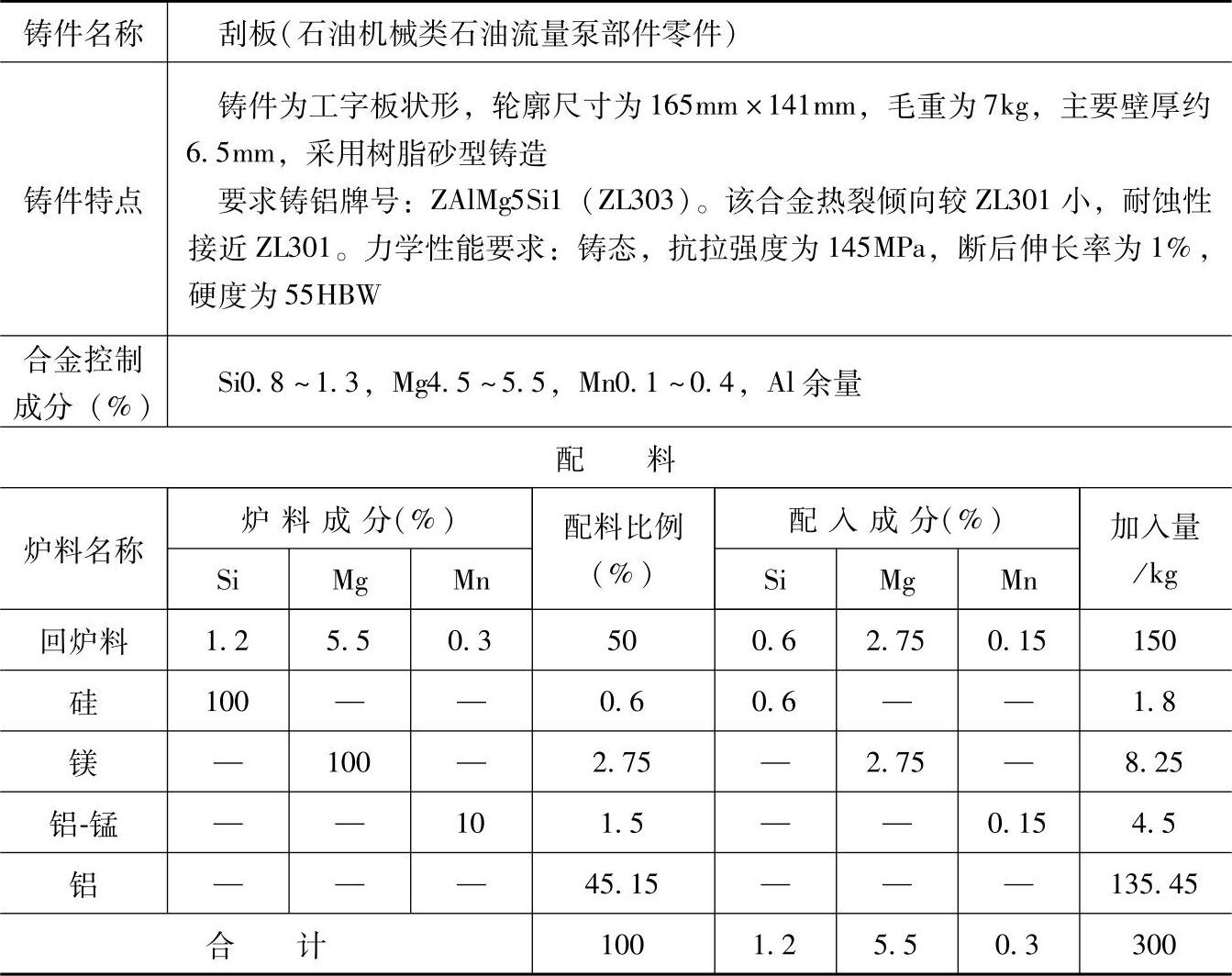

表3.1-33 ZAlMg5Si1的铸造铝镁合金配料

注：1.采用熔炼炉类型：120A—300kg电阻坩埚炉。

2.炉前操作：

1）先装入铝锭、铝-锰中间合金，熔化后加覆盖剂，加回炉料，加镁。

2）除气精炼。

3）扒渣，调温，浇注。

3.检测结果：

力学性能：砂型，铸态，抗拉强度为150MPa，断后伸长率为1.5，硬度为60HBW；

化学成分（%）：Si1.15，Mg5.0，Mn0.29，Al余量。

4.各成分含量和配料比例皆指质量分数。

5.该合金用来铸造同腐蚀介质接触和在较高温度下工作的承受中等载荷的零件。
