配料实例924

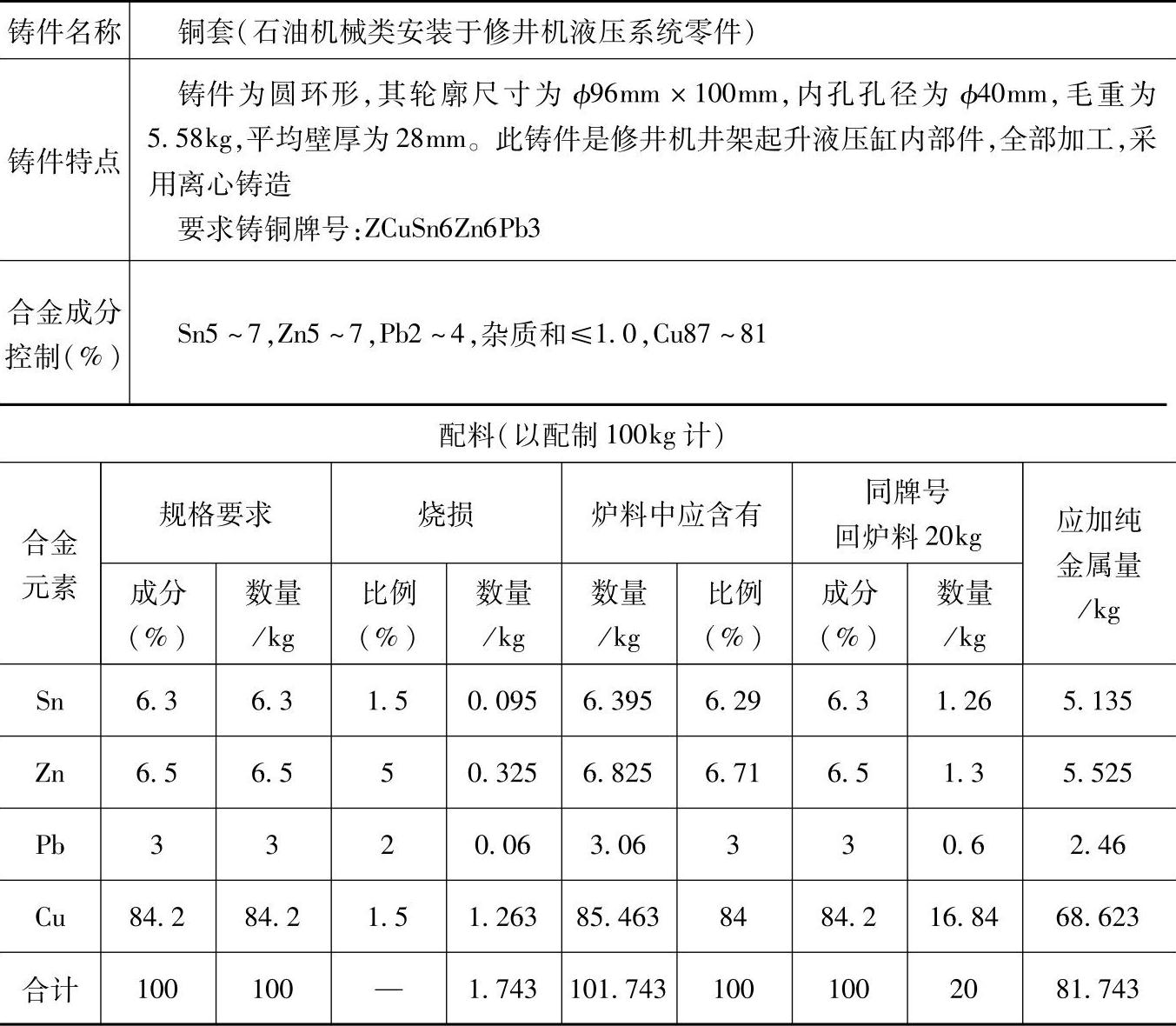

表3.4-12 ZCuSn6Zn6Pb3的铸造锡青铜配料

注：1.炉型：用100号石墨质坩埚焦炭炉和所用必要工具进行熔炼。熔炼量为100kg。

2.炉料由金属料、回炉料、熔剂及辅助料等组成。除回炉料来自本厂外，其余均由外厂、矿部门供给。锡锭Sn含量为98.35%，锌锭Zn含量为98.7%，铅锭Pb含量为99.5%，铜锭Cu含量为99.5%。

3.炉料总量为101.743kg，其中，加锡锭5.135kg，锌锭5.525kg，铅锭2.46kg，铜锭68.623kg，回炉料20kg。

4.炉前：首先对石墨坩埚及其炉料均需加热，预热到所需要的温度，然后按顺序入炉，并且要迅速压入埚内合金熔液之中，而且在冶炼过程中观察，调剂，分析，掌握好炉况，均合格后出炉浇注。

5.检测结果：

力学性能：抗拉强度为210MPa，硬度为650HBW；

杂质总和为0.512%≤1%。

6.各成分含量和配料比例皆指质量分数。

7.适合本配料的还有石油机械类的填料、轴承、轴套等。
