配料实例929

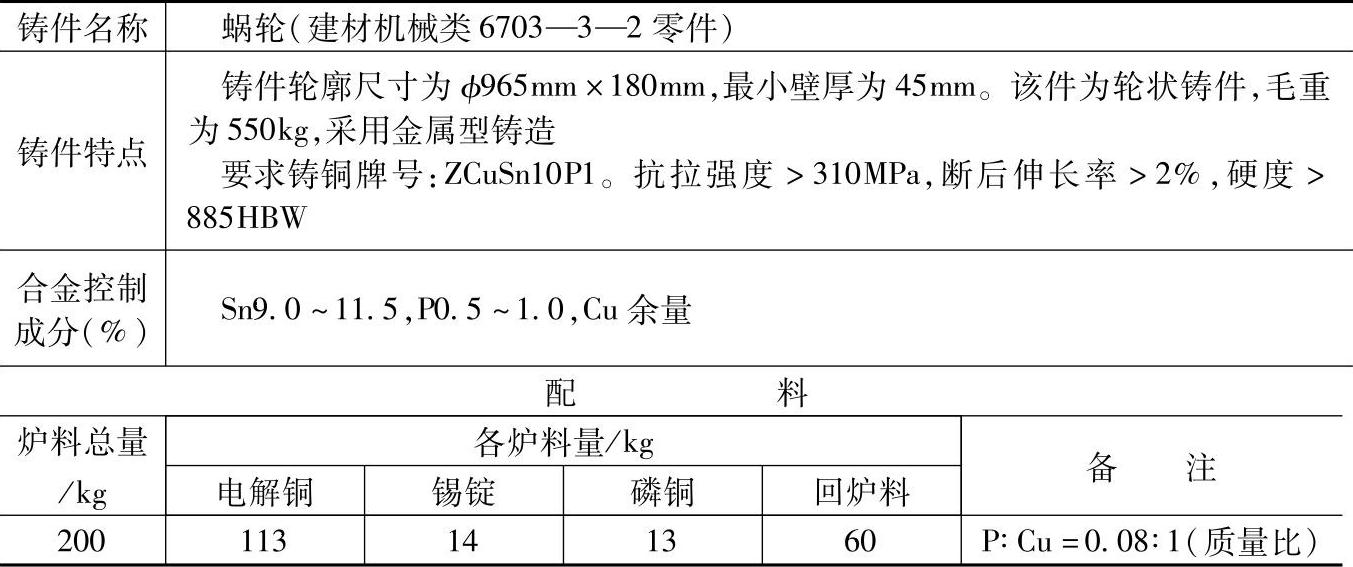

表3.4-17 ZCuSn10P1的铸造锡青铜配料

注：1.采用熔炼炉类型：用三个自然通风式焦炭燃烧地坑坩埚炉同时熔化。炉内烧损：铜0.7%、锡1%、磷5%～10%。

2.合金熔化后搅拌均匀，测温，进行炉前含气及折角试验，并观察断口组织及颜色，合格后出炉合为一浇包浇注。

3.检测结果：

化学成分（%）：Sn9.89，P0.92；

力学性能：抗拉强度为323MPa，断后伸长率为2.2%，硬度为915HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于其他同牌号材料的铸件，如蜗轮、轴瓦、轴套、大头瓦等。
