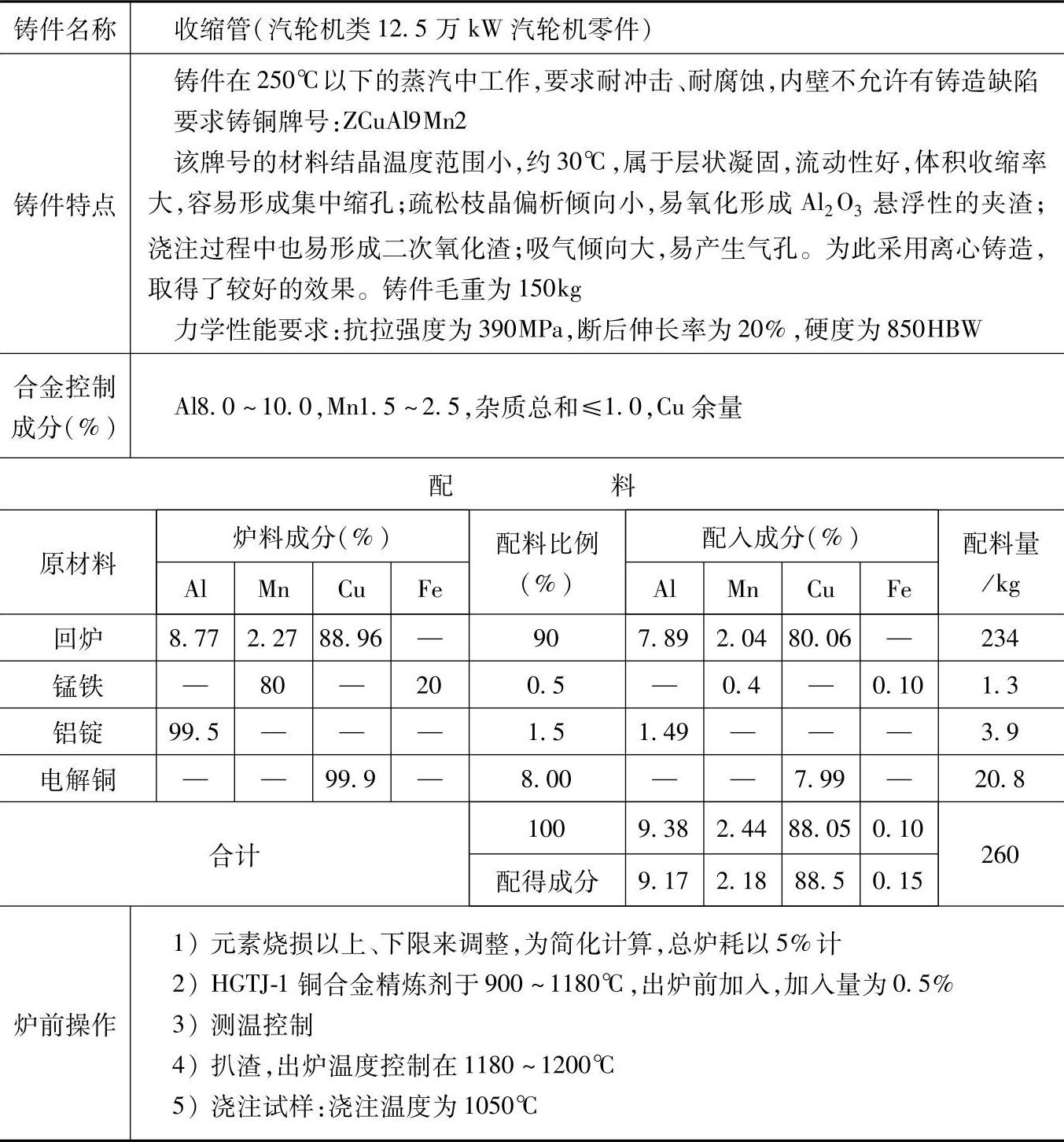

表3.4-28 ZCuAl9Mn2的铸造铝青铜配料
注：1.采用熔炼炉类型：燃油回转坩埚炉。
2.检测结果：
力学性能：抗拉强度为509MPa，断后伸长率为41.4%，硬度为1490HBW；
化学成分（%）：Al9.17，Mn2.18，Cu余量。
3.各成分含量、配料比例和加入量皆指质量分数。
4.本配料适用于直接触蒸汽的汽轮机零件，如收缩管、盖、喷嘴、导流板等同牌号材料的零件。
