配料实例954

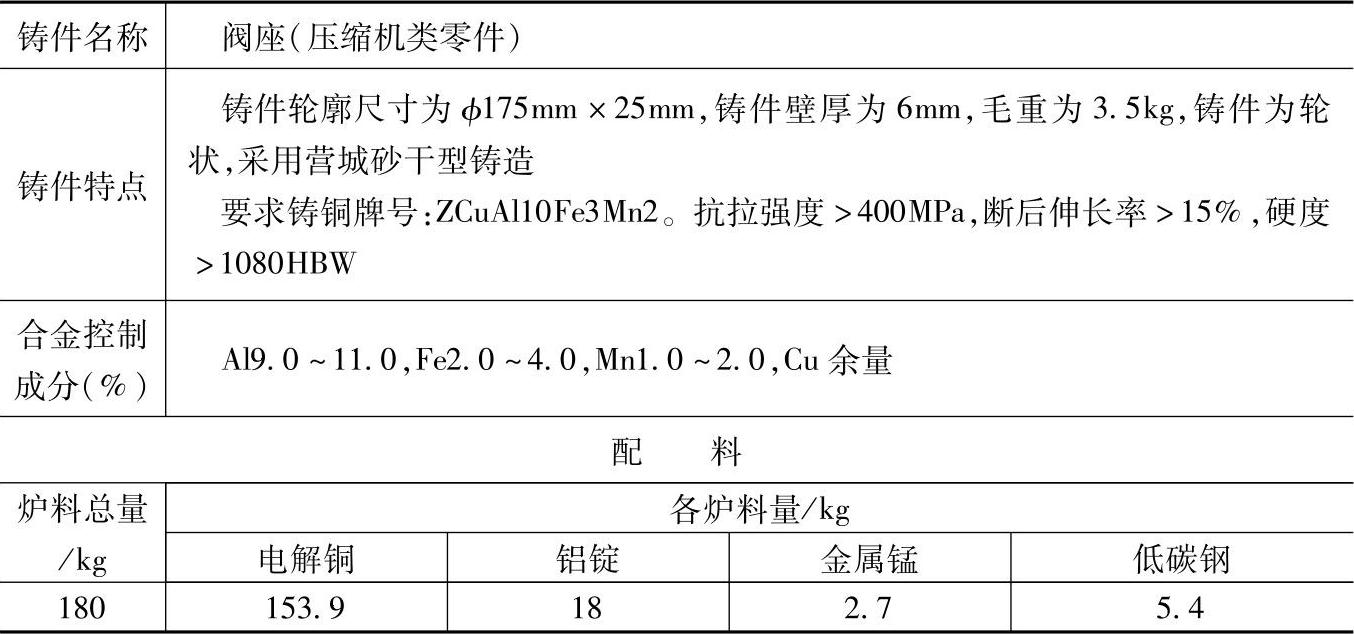

表3.4-42 ZCuAl10Fe3Mn2的铸造铝青铜配料

注：1.采用熔炼炉类型：采用地坑式自然通风坩埚炉熔炼，坩埚为200号。炉内烧损：铜1%、铝2%、铁0.5%、锰1.5%。

2.合金熔化后搅拌均匀，做炉前含气及折角试验，并观察断口颜色及组织结晶情况，升温到浇注温度出炉。

3.检测结果：

化学成分（%）：Al9.78，Fe3.12，Mn1.52；

力学性能：抗拉强度为530MPa，断后伸长率为18%，硬度为1200HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于同牌号的阀板、螺母、蜗轮、丝杠等铸件。
