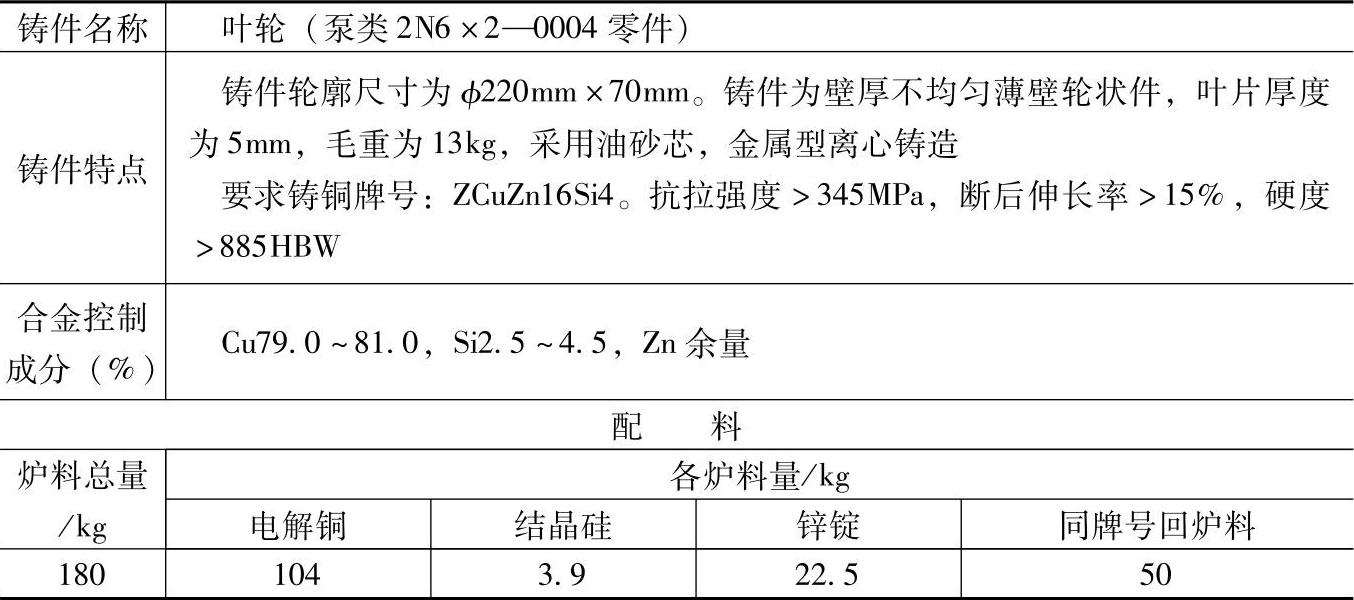

表3.4-63 ZCuZn16Si4的铸造硅黄铜配料
注：1.采用熔炼炉类型：采用地坑式通风焦炭燃烧坩埚炉，坩埚为200号。炉内烧损（%）：Cu1，Si4，Zn6。
2.合金熔化好后测温，并做炉前含气及折角试验，观察断口组织情况，合格后方可出炉。
3.检测结果：
化学成分（%）：Cu79.82，Si3.34；
力学性能：抗拉强度为395MPa，断后伸长率为21%，硬度为992HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于其他同牌号材料的叶轮及水泵配件。
