配料实例978

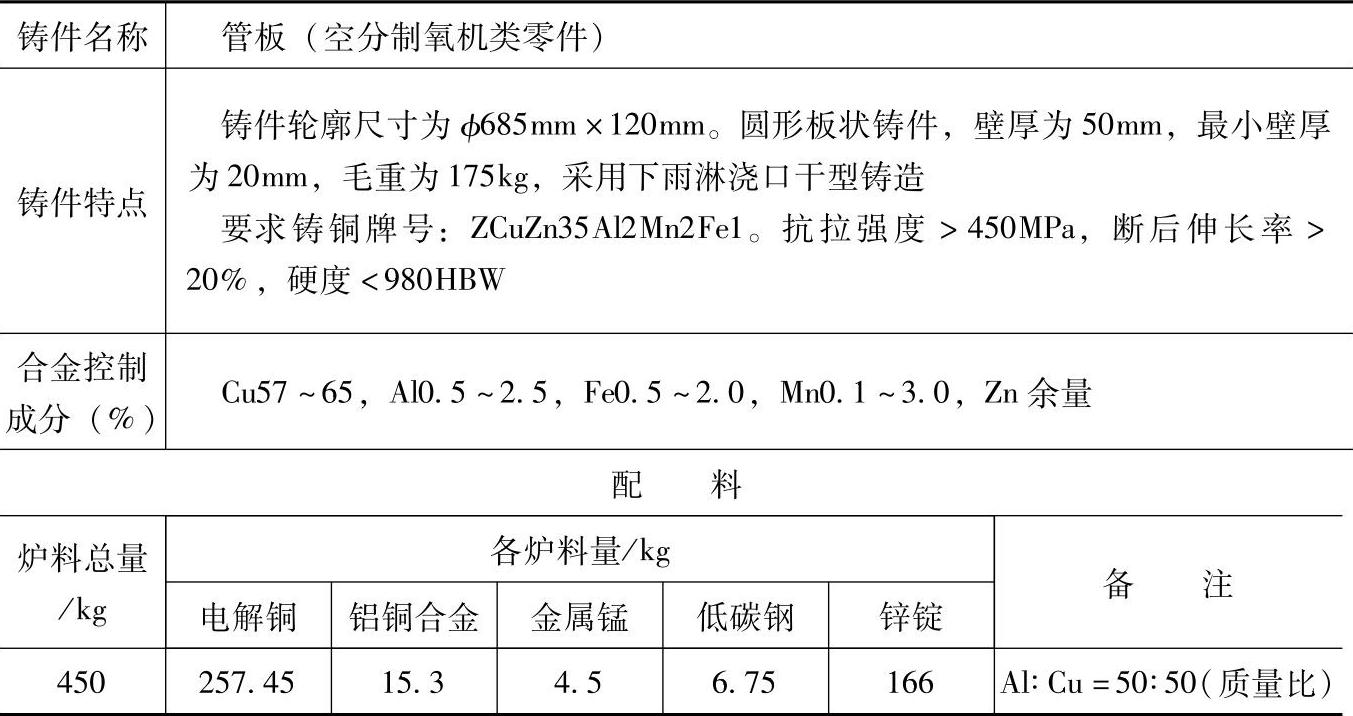

表3.4-66 ZCuZn35Al2Mn2Fe1的铸造铝黄铜配料

注：1.采用熔炼炉类型：用500kg工频感应电炉熔化。炉内烧损：铜1%、铝2%、锰1%、铁增0.5%、锌3%。

2.铝铜与金属锰、铁全部熔化后，加入铜，最后加锌，升温至浇注温度，做折角试验并观察断口结晶组织情况，合格后浇注。

3.检测结果：

化学成分（%）：Cu58.91，Al1.72，Fe1.53，Mn1.12；

力学性能：抗拉强度为475MPa，断后伸长率为22%，硬度为1010HBW。

4.本配料还适用于其他同牌号材料的管板，连接筒等管路配件。

5.各成分含量和配料比例皆指质量分数。
