配料实例983

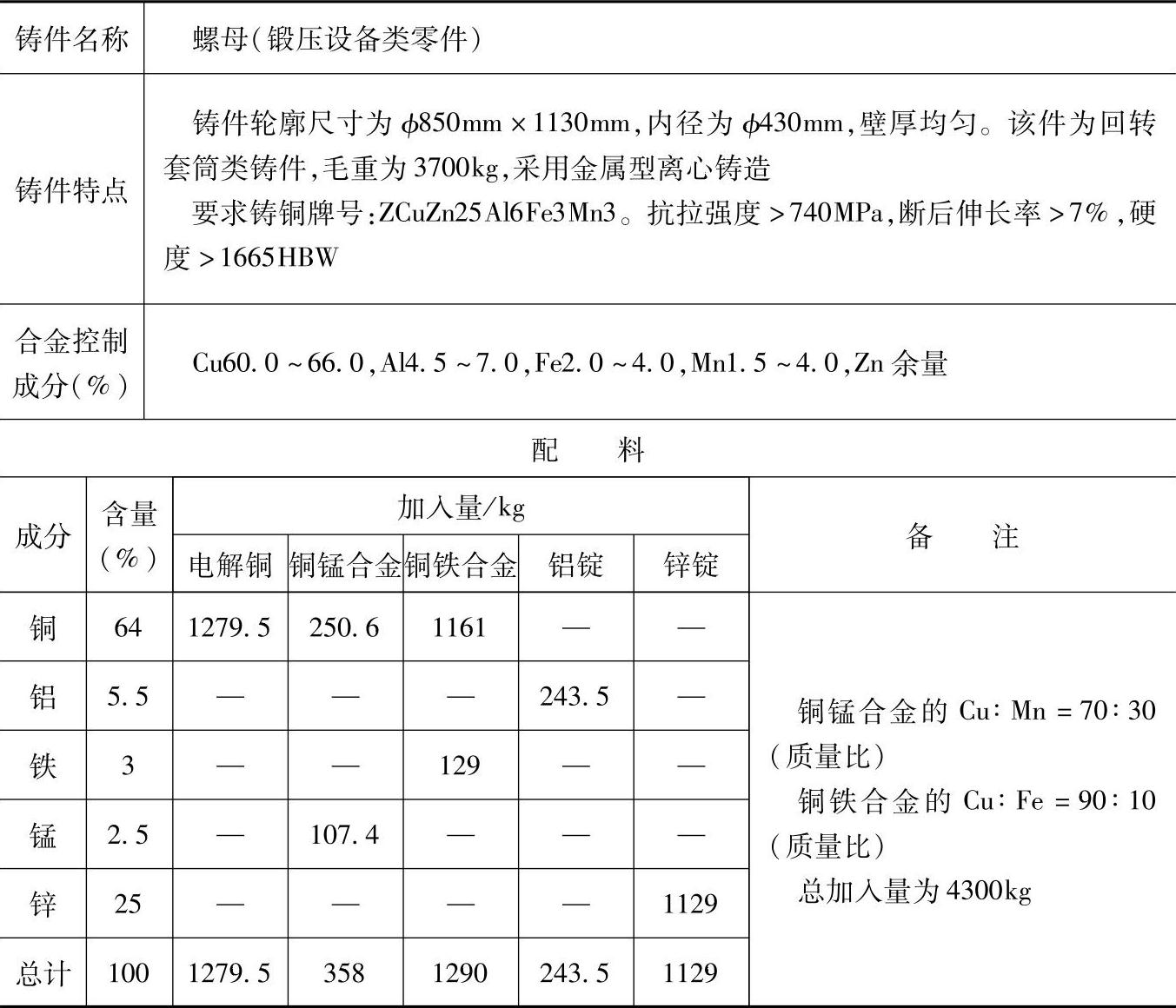

表3.4-71 ZCuZn25Al6Fe3Mn3的铸造铝黄铜配料

注：1.采用熔炼炉类型：采用反射炉熔炼。炉内烧损：铜2%、铝3%、铁0.5%、锰1.5%、锌5%。

2.炉内先放铝锭、锌锭（应预留4～5块锌锭，最后调料用）。其上放铜锰，铜铁中间合金，最上放电解铜板。合金全部熔化后，由观察孔进行充分搅拌，取样做炉前快速分析，用预留的锌锭调整成分。做折角试验，并观察断口颜色及组织情况。升温至浇注温度。

3.检测结果：

化学成分（%）：Cu63.67，Al5.67，Fe3.12，Mn2.58；

力学性能：抗拉强度为751MPa，断后伸长率为8.2%，硬度为1883HBW。

4.各成分含量和配料比例皆指质量分数。
