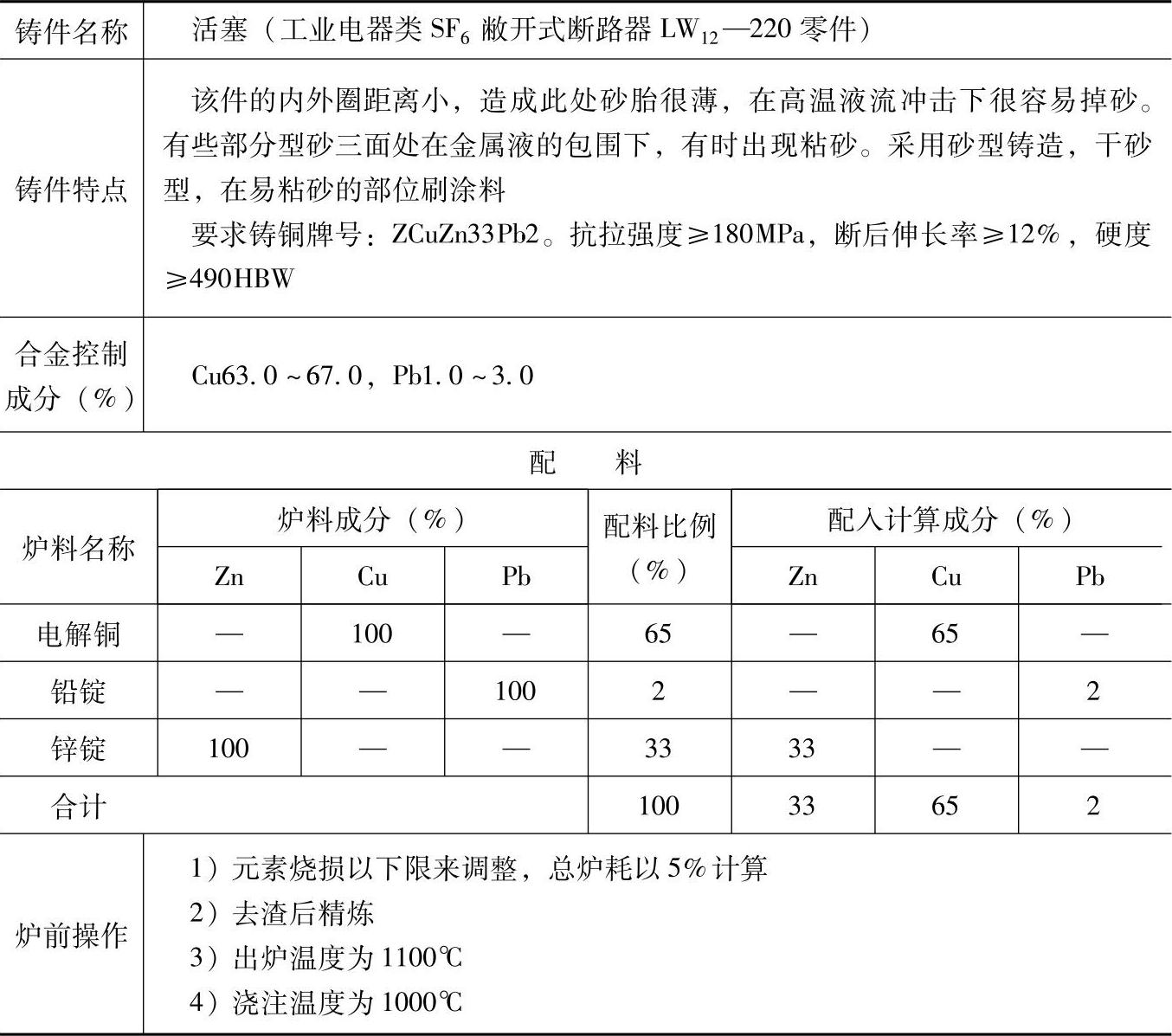

表3.4-75 ZCuZn33Pb2的铸造铅黄铜配料
注：1.采用熔炼炉类型：工频感应电炉。
2.炉前浇注试样，做气体含量检验，进行光谱分析。
3.检测结果：
力学性能：抗拉强度为193.5MPa，断后伸长率为15.4%，硬度为521HBW；
化学成分（%）：Cu65，Pb1.9。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于不承受高压的一般用途铸件，如无线电接头、装饰铸铜件等。
