配料实例1010

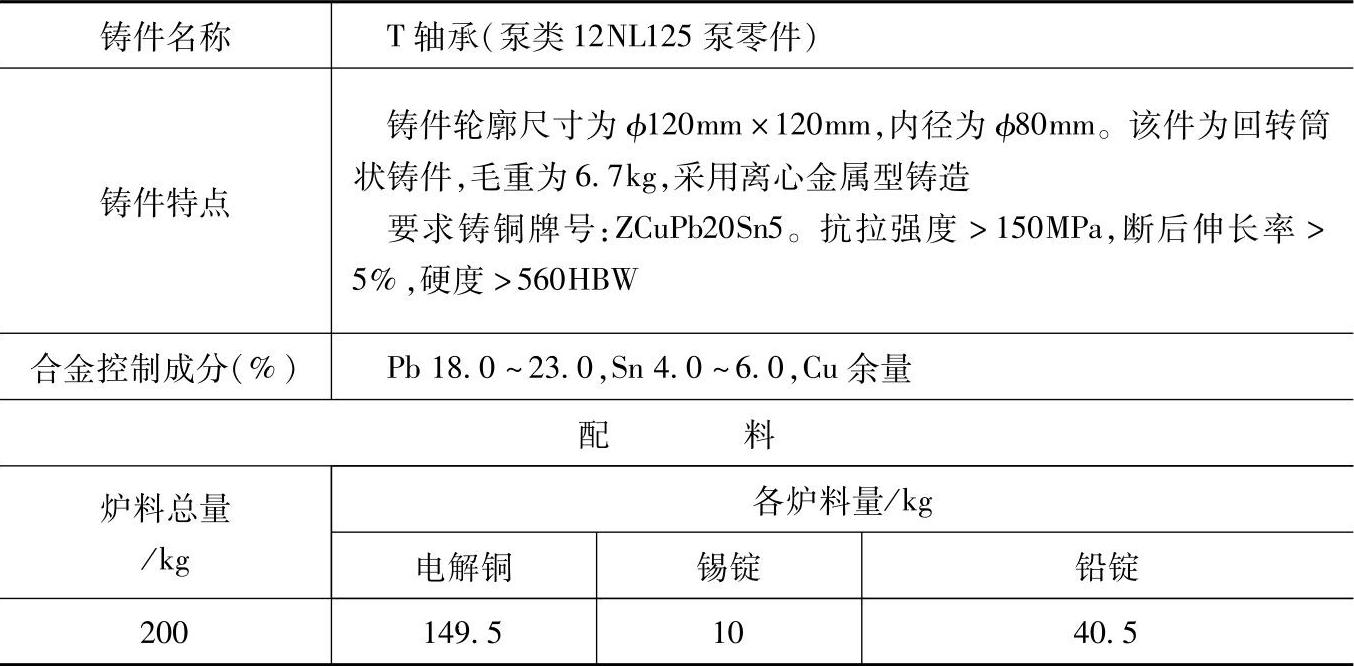

表3.6-5 ZCuPb20Sn5的铸造铜基轴承合金配料
注：1.采用熔炼炉类型：采用地坑焦炭坩埚炉熔炼，坩埚为200号。炉内烧损（%）：Cu 1、Sn 1、Pb 1.3。
2.合金中电解铜熔化后用磷铜脱氧，加入锡，最后加铅，熔化后充分搅拌，做炉前含气及折角试验，合格后升温至浇注温度。
3.检测结果：
化学成分（%）：Pb 20.15，Sn 4.98；
力学性能：抗拉强度为163MPa，断后伸长率为5.7%，硬度为556HBW。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于同牌号材料的其他铸件，如衬瓦、轴承、轴套等。
