配料实例1012

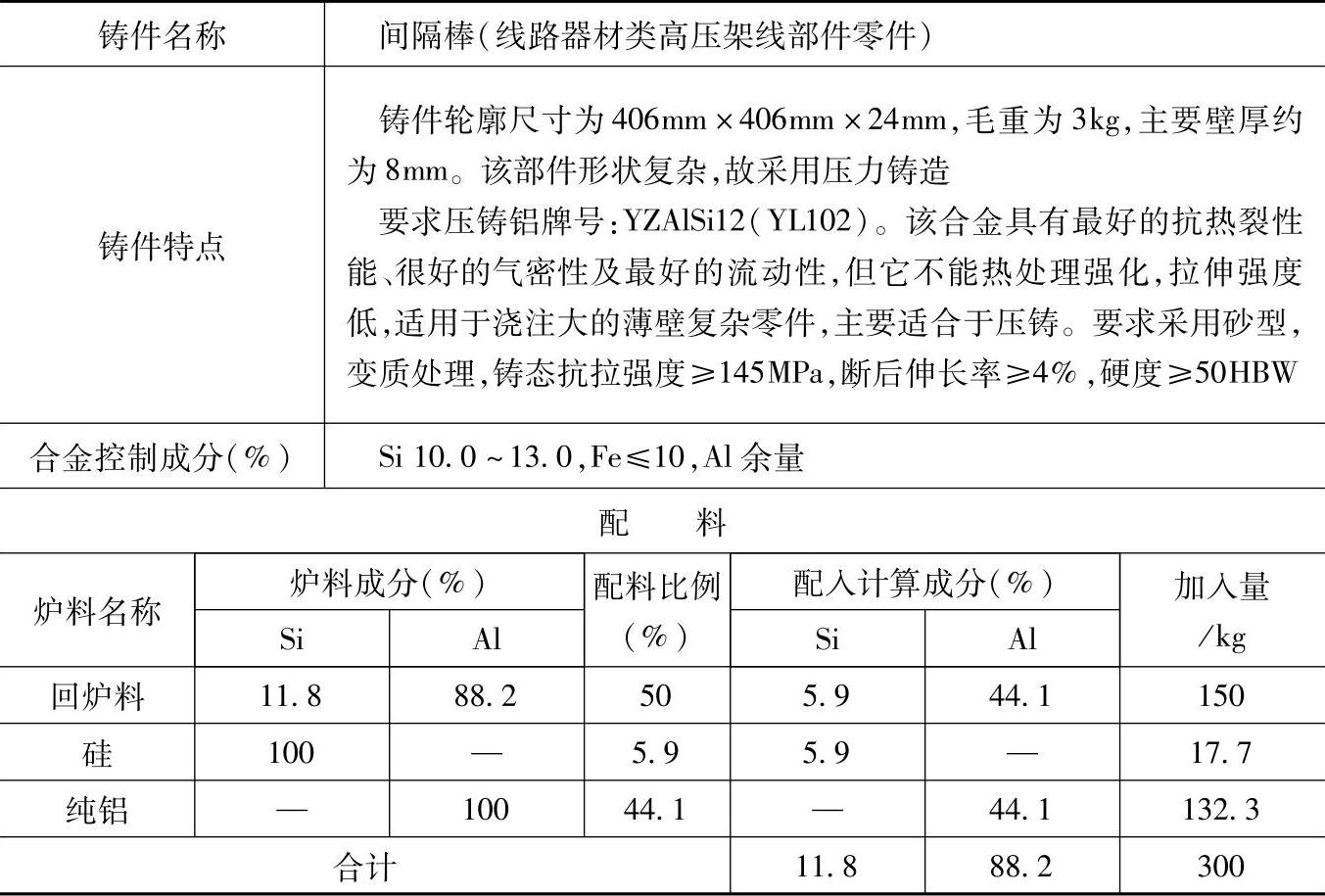

表3.7-1 YZAlSi12的压铸铝合金配料

注：1.采用熔炼炉类型：120A—300kg井式电阻坩埚炉。

2.炉前操作：

1）装炉熔化顺序：待Al熔清后加入Si，Si熔清后搅拌均匀；

2）进行熔化精炼和变质处理；

3）按铸件工艺要求，调整铝液温度、扒渣、浇注。

3.检测结果：

力学性能：砂型，铸态，抗拉强度为156MPa，断后伸长率为6%，硬度为54HBW。

化学成分：Si 11.6%，Fe 0.2%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于承受低负荷形状复杂的飞机和发动机薄壁铸件、仪表壳体、抽水机壳体、活塞及在200℃以下工作的其他薄壁铸件。
