6.2.1  威伯科（WABCO）ABS组成

威伯科（WABCO）ABS有着良好的市场声誉，在我国重型汽车领域应用广泛，普遍受到业界欢迎。图6-4所示为4×4牵引车配装的威伯科ABS。它包括常规气压制动系统和ABS电控系统两部分。带ABS的制动气路与不带ABS的常规制动气路最大差异在于，每个制动气室供气管路上都装有电磁阀，用于车轮制动抱死时，对制动气压（车轮制动力）进行调控。

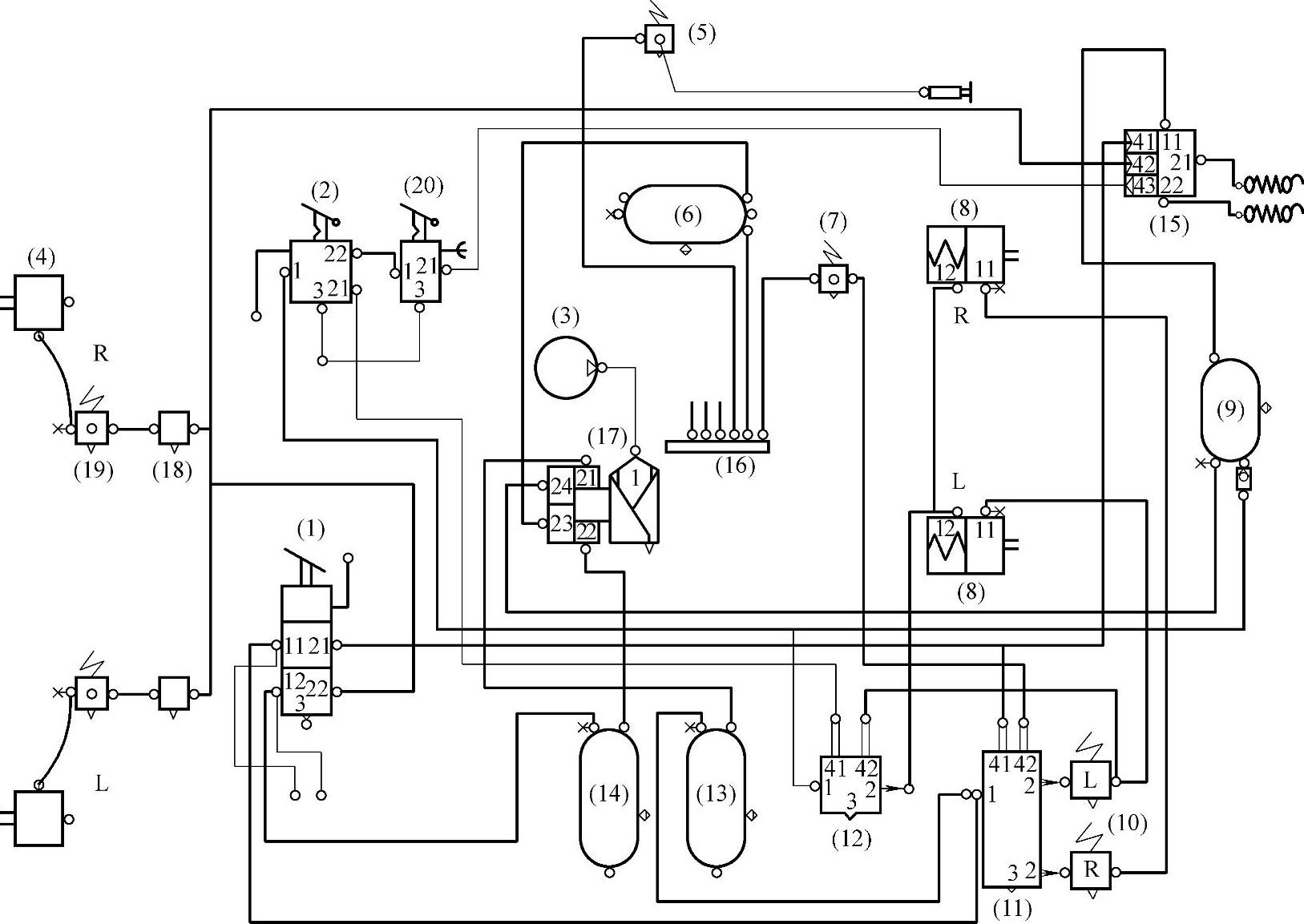

图6-4 带有ABS的威伯科气压制动系统（4S/4M）

1—双腔制动阀 2—驻车制动阀 3—空气压缩机 4—前桥制动气室 5—电磁阀 6—储气筒 7—ASR电磁阀 8—后桥制动气室 9—驻车制动储气筒 10—ABS电磁阀 11—继动阀 12—差动继动阀 13—后桥制动储气筒 14—前桥制动储气筒 15—挂车阀 16—多路接头 17—干燥器和四回路保护阀 18—快放阀 19—ABS电磁阀 20—挂车驻车制动阀
