6.2.5  TPM

6.2.5 TPM

TPM（Tire Pressure Monitoring）是基于ABS轮速的胎压监测系统。系统根据ABS传感器产生相应的信号脉冲数来计算每个车轮的转速，再通过计算对角线间轮速差别，来检测胎压，如图6-37所示。为区分转弯所致左右轮差速现象，ECU认定车辆直行距离超过5km后才进行胎压判断。如果差别超出了预先设定的极限，通过ABS警告灯显示轮胎压力降低（轮胎气压低对应的闪码为78）。

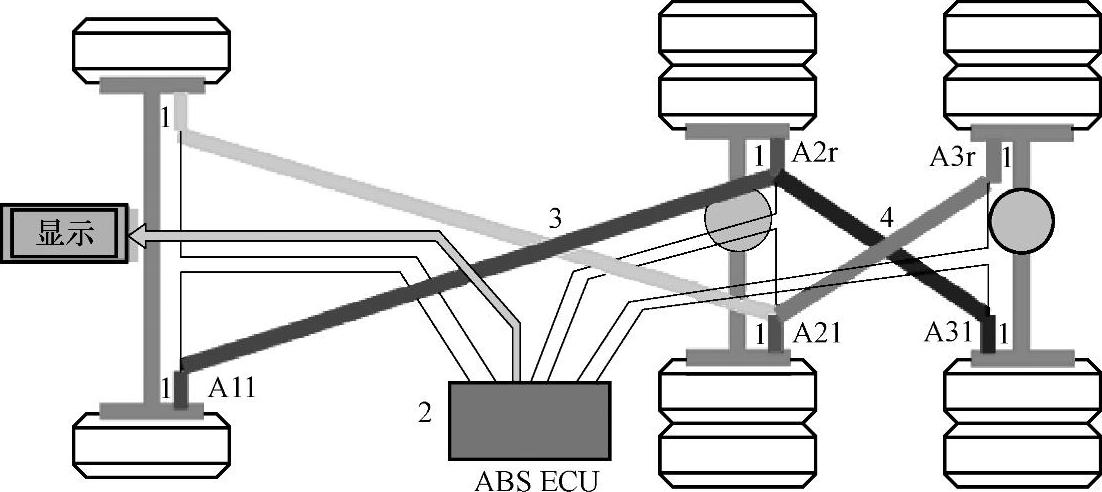

图6-37 基于轮速的胎压监控系统

1—轮速传感器 2—ABSECU 3—第一判断参考 4—第二判断参考

TPM功能的激活使用ASR功能开关，步骤如下：

①车辆处于停止状态，并且关掉点火开关。

②按住ASR复位开关。

③打开点火开关。

④等待3s（直到ABS的警告灯熄灭）。

⑤松开ASR复位开关。

⑥等待TPM功能初始化的确认信息（ASR指示灯闪3次）。

⑦TPM功能成功初始化完成。

ASR指示灯有两种形式，如图6-38所示。

TPM初始化可用专用的初始化开关完成，有些车辆ASR复位开关兼有此功能，如图6-39所示。

图6-38 ASR指示灯

图6-39 胎压监测初始化开关
