8.5 防烟和排烟设施
8.5.1 建筑的下列场所或部位应设置防烟设施：

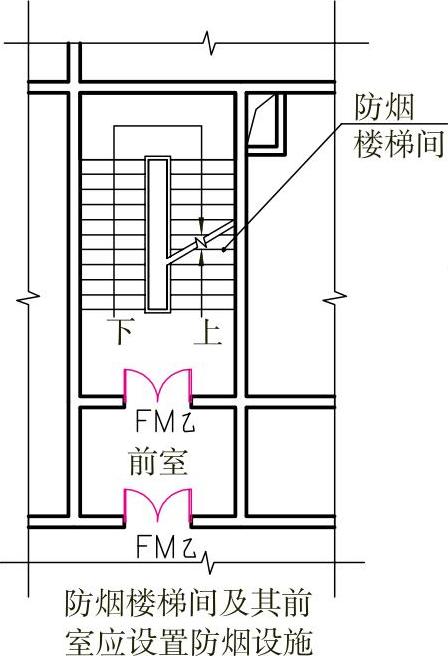

（1）防烟楼梯间及其前室。（图8-48）

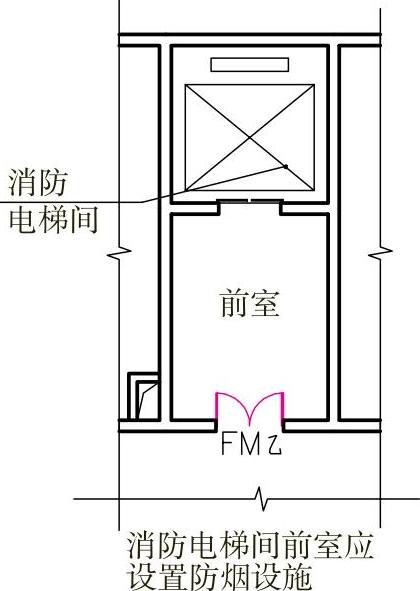

（2）消防电梯间前室或合用前室。（图8-49、图8-50）
（3）避难走道的前室、避难层（间）。
建筑高度不大于50m的公共建筑、厂房、仓库和建筑高度不大于100m的住宅建筑，当其防烟楼梯间的前室或合用前室符合下列条件之一时，楼梯间可不设置防烟系统：

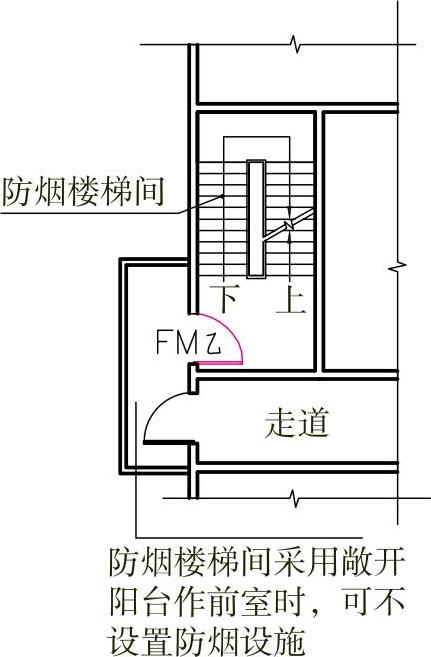

（1）前室或合用前室采用敞开的阳台、凹廊。（图8-51）

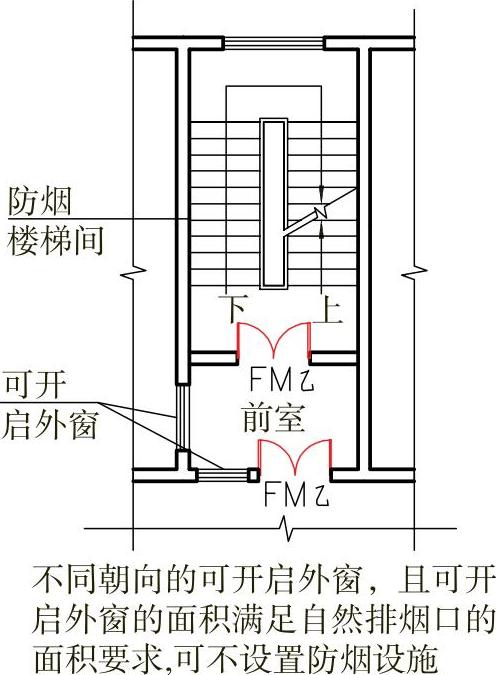

（2）前室或合用前室具有不同朝向的可开启外窗，且可开启外窗的面积满足自然排烟口的面积要求。（图8-52）
图8-47
图8-48
图8-49
图8-50
图8-51
图8-52
8.5.2 厂房或仓库的下列场所或部位应设置排烟设施：

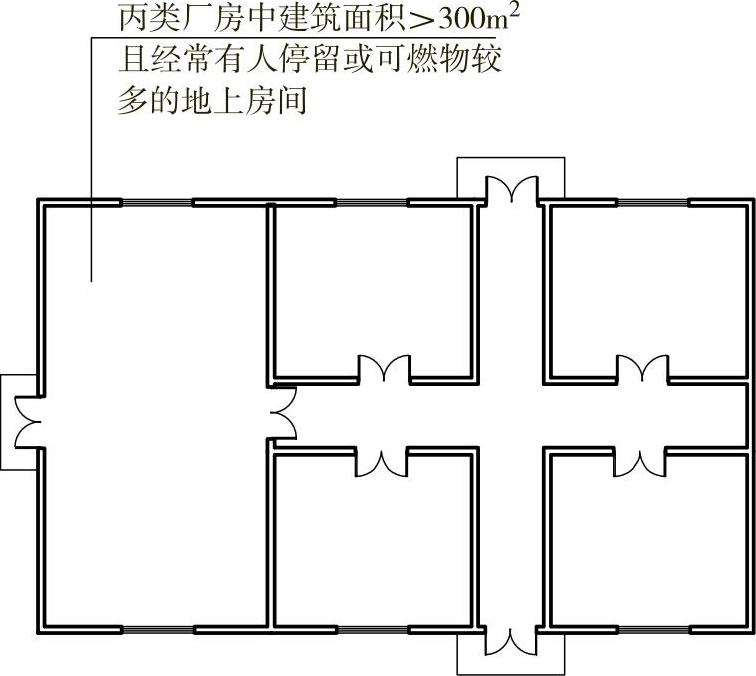

（1）人员或可燃物较多的丙类生产场所，丙类厂房内建筑面积大于300m2且经常有人停留或可燃物较多的地上房间。（图8-53）

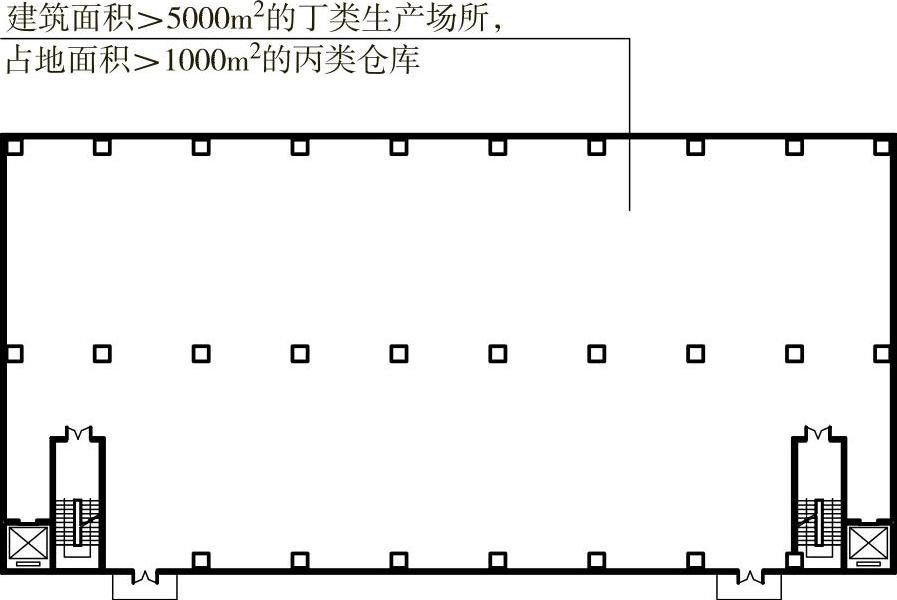

（2）建筑面积大于5000m2的丁类生产车间。（图8-54）
（3）占地面积大于1000m2的丙类仓库。（图8-54）

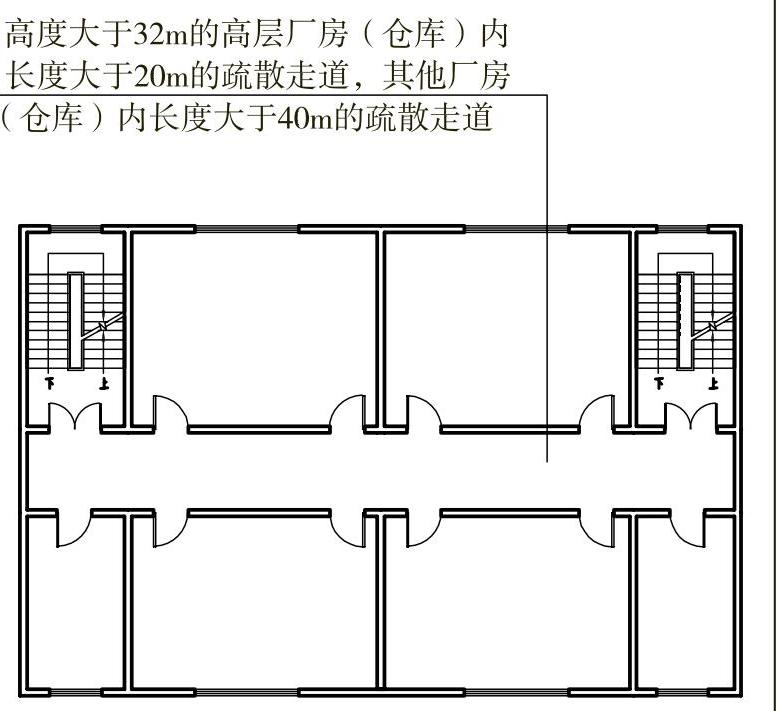

（4）高度大于32m的高层厂房（仓库）内长度大于20m的疏散走道，其他厂房（仓库）内长度大于40m的疏散走道。（图8-55）
图8-53
图8-55
图8-54
8.5.3 民用建筑的下列场所或部位应设置排烟设施：

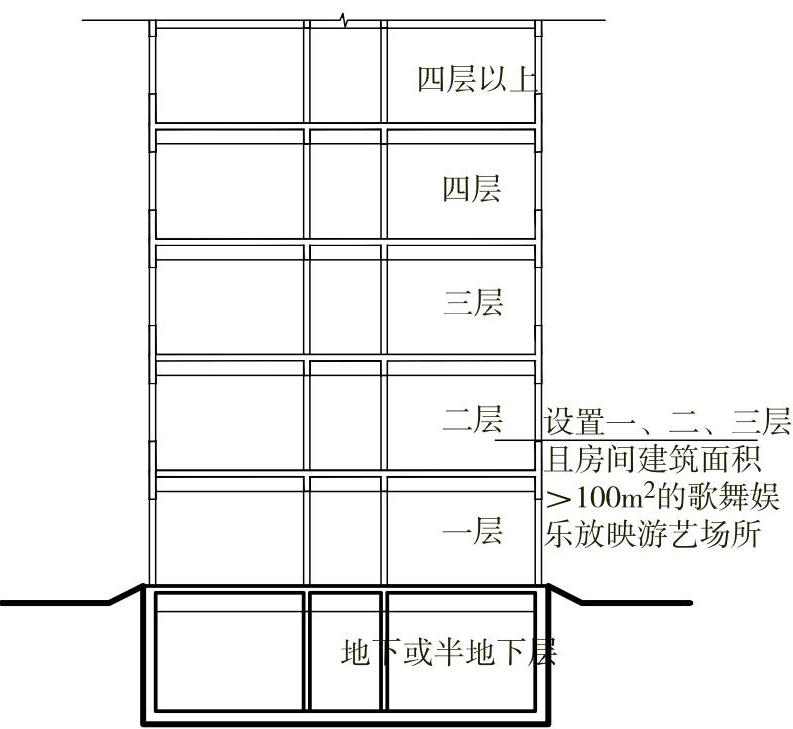

（1）设置在一、二、三层且房间建筑面积大于100m2的歌舞娱乐放映游艺场所，设置在四层及以上楼层、地下或半地下的歌舞娱乐放映游艺场所；（图8-56）

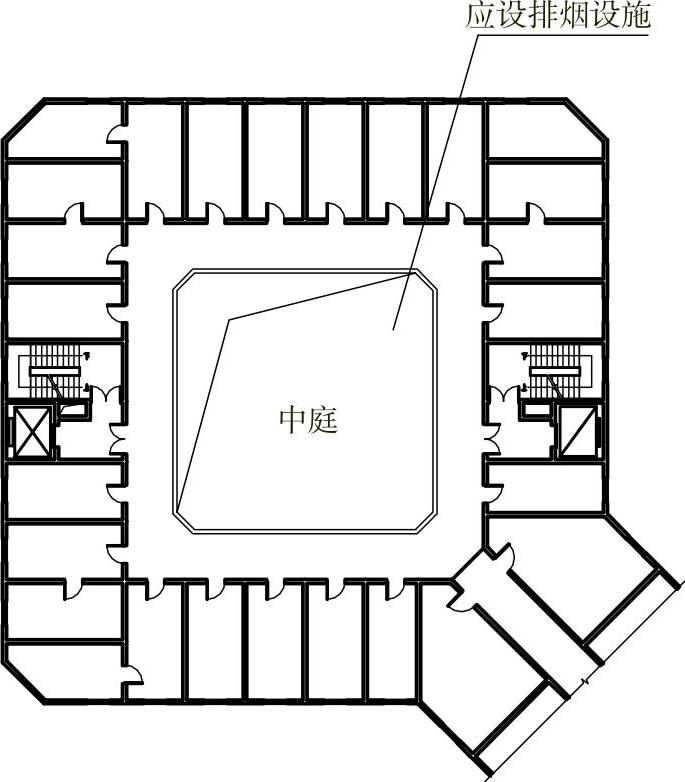

（2）中庭。（图8-57）
（3）公共建筑内建筑面积大于100m2且经常有人停留的地上房间。（图8-58）

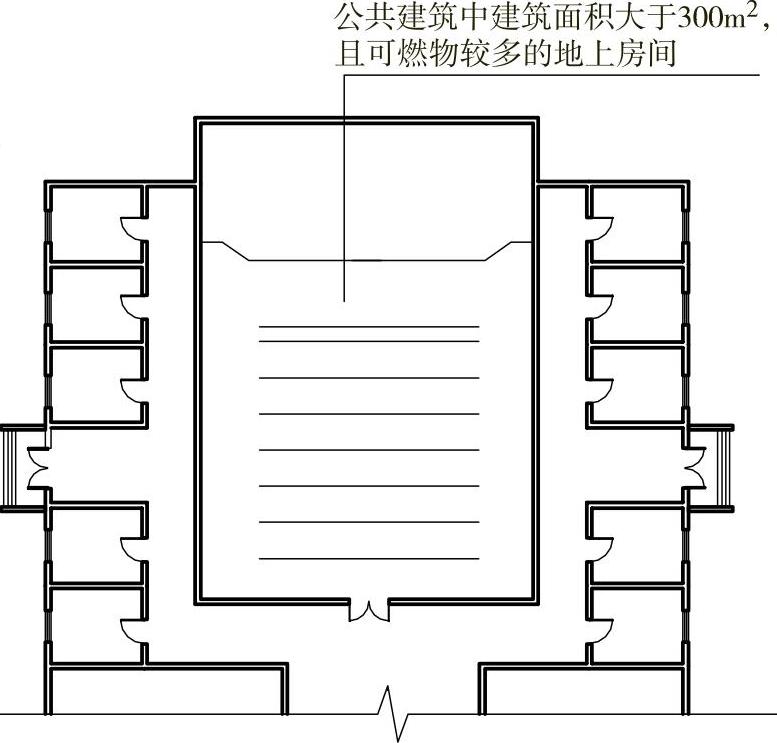

（4）公共建筑内建筑面积大于300m2且可燃物较多的地上房间。（图8-59）

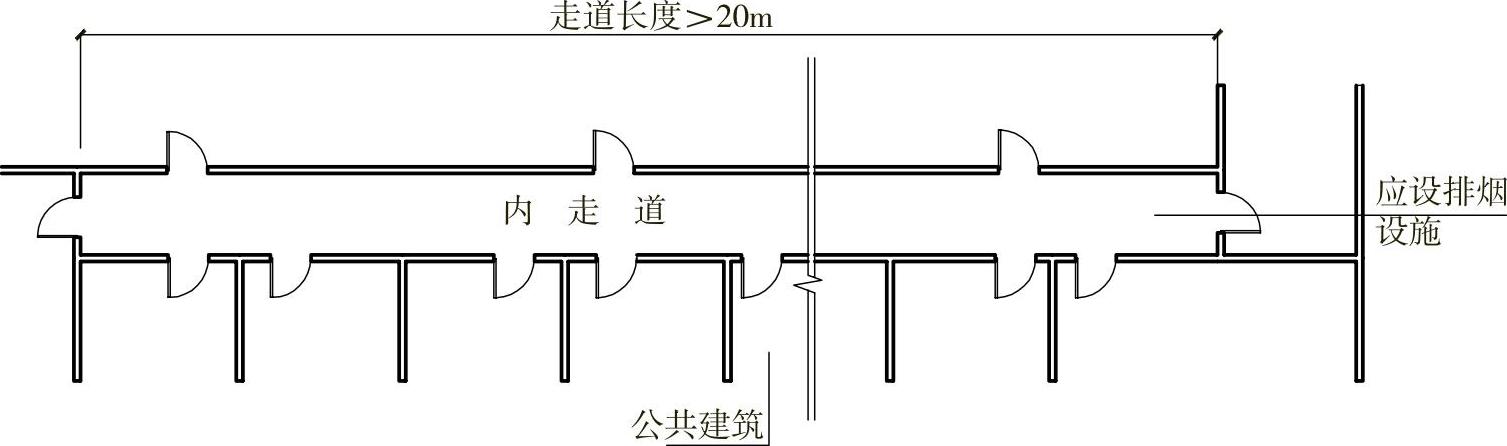

（5）建筑内长度大于20m的疏散走道。（图8-60）
图8-56
图8-57
图8-58
图8-59

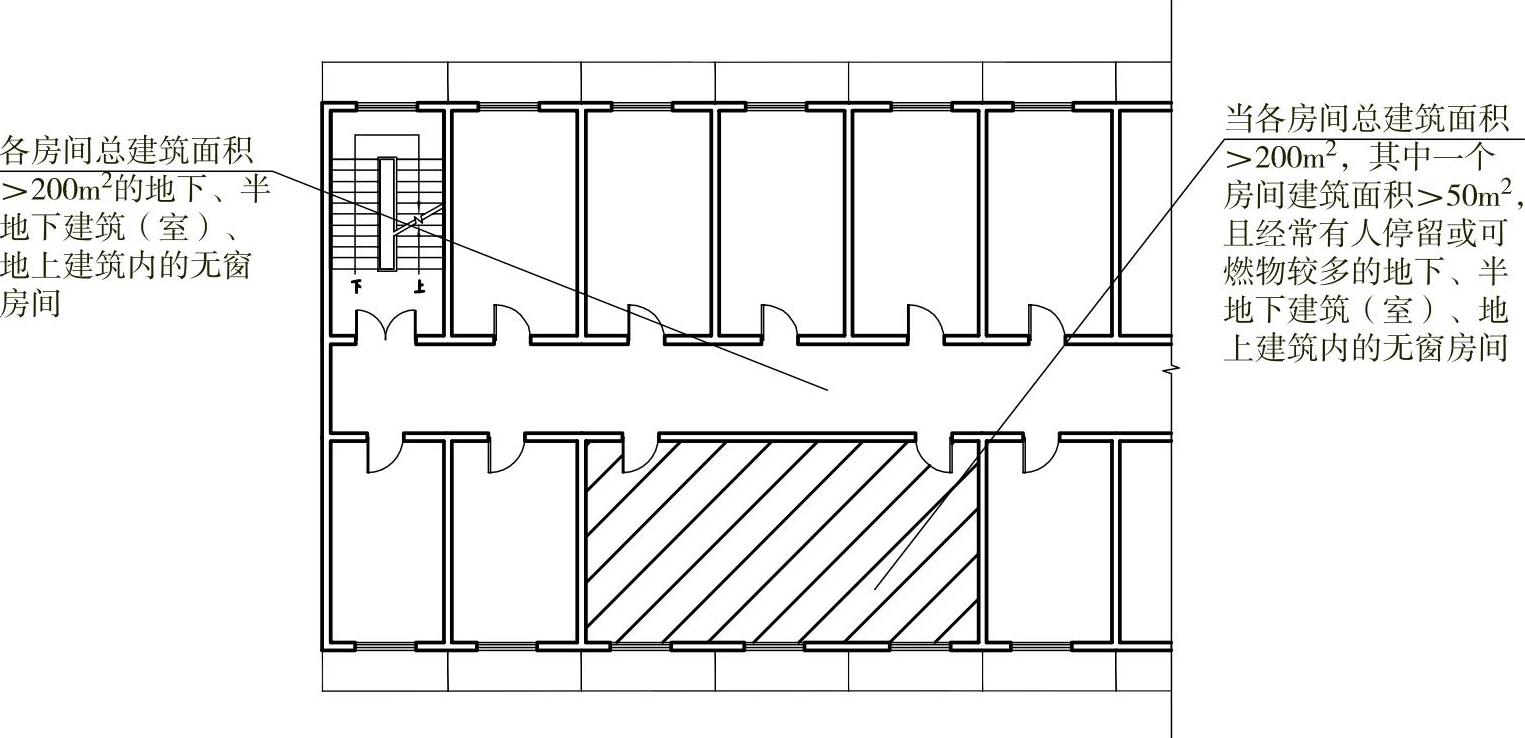

8.5.4 地下或半地下建筑（室）、地上建筑内的无窗房间，当总建筑面积大于200m2或一个房间建筑面积大于50m2，且经常有人停留或可燃物较多时，应设置排烟设施。（图8-61）
图8-60
图8-61
