无刷电动机典型故障维修图解
1.机械碰撞或不连续不规则的机械噪声
不同形式的电动机可运用不同的方法进行维修。
故障原因1：电动机转子扫堂。

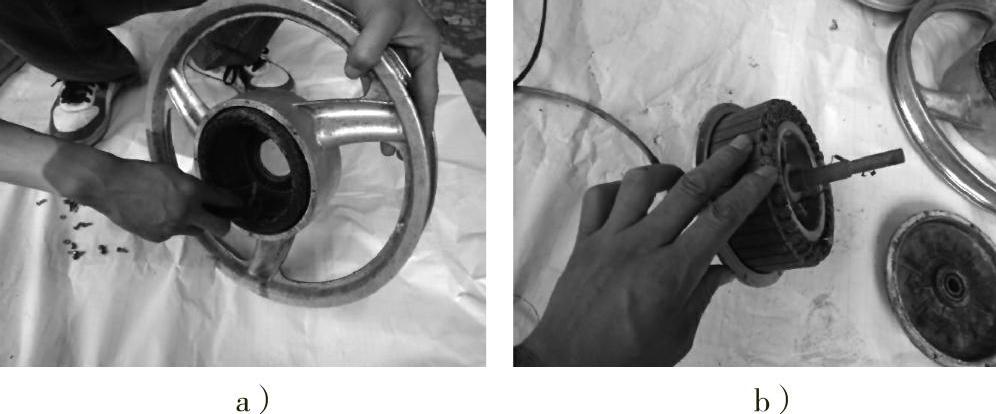

维修方法：重新修理定子、转子，如图6-33所示。
图6-33 重新修理定子、转子
故障原因2：电动机机体偏转。

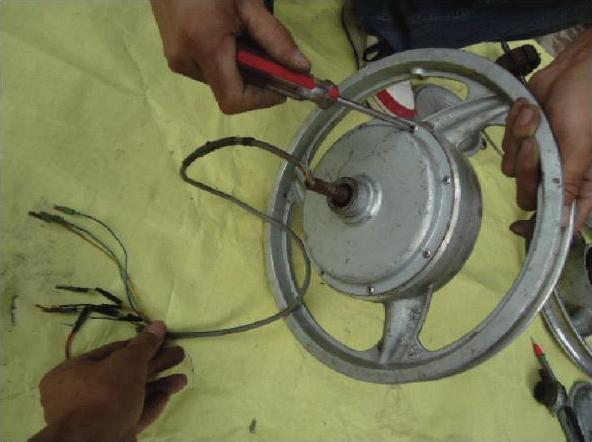

维修方法：重新调整机体，如图6-34所示。
故障原因3：电动机内磁钢松动、断裂等。
维修方法：打开电动机，用专用胶粘牢即可或更换新磁钢。
故障原因4：电动机内轴承间隙大，有噪声。

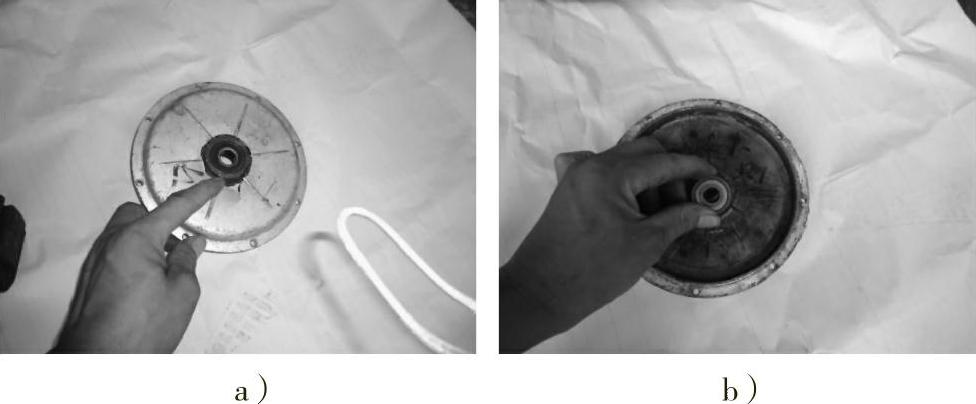

维修方法：更换轴承，如图6-35所示。
图6-34 重新调整机体
2.无刷电动机缺相
无刷电动机缺相一般是由于无刷电动机的霍尔元件损坏引起的。可以通过测量霍尔元件输出引线和相对霍尔电源的引线的电阻，用比较法判断出哪只霍尔元件出现故障。
为保证电动机换相位置的精确，建议同时更换所有的三个霍尔元件。更换霍尔元件之前，必须弄清楚电动机的相位代数角是120°还是60°。一般60°相角电动机的三个霍尔元件的摆放位置是平行的。而120°相角电动机三个霍尔元件的中间一个是呈翻转180°位置摆放的。
故障原因：无刷电动机的三相电路中，有一个霍尔元件损坏缺相，表现为电动机抖动不能工作，或转动无力且噪声大。控制器在缺相状态下工作是很容易烧毁的。
维修方法：检查出霍尔元件缺相，更换新霍尔元件，如图6-36所示。
图6-35 更换轴承
图6-36 检查霍尔元件

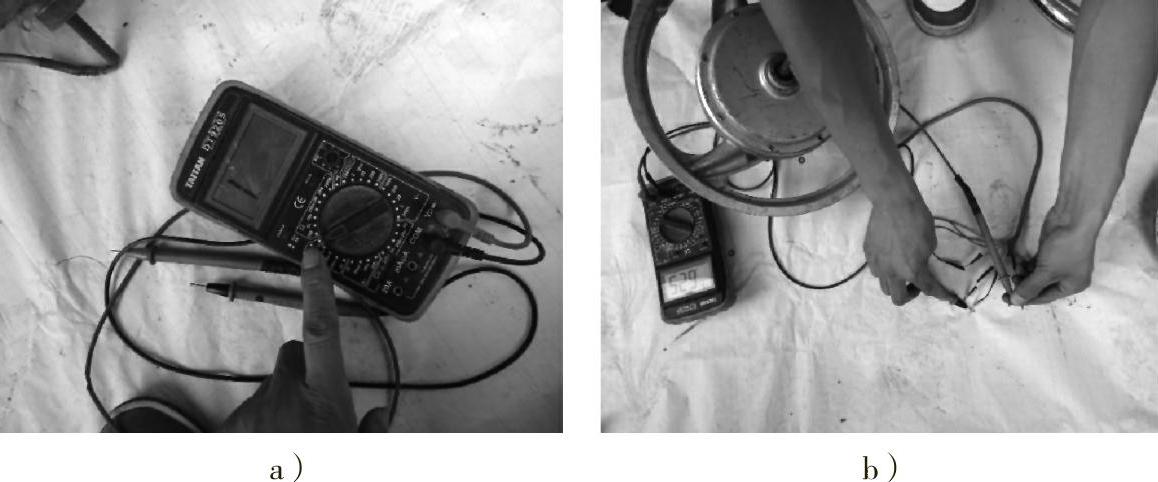

1）将万能表调到电阻挡。
2）测量出损坏霍尔元件。

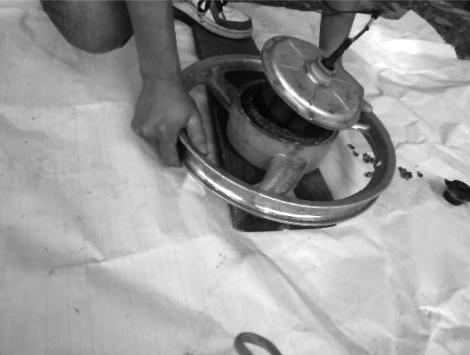

3）打开电动机，如图6-37所示。

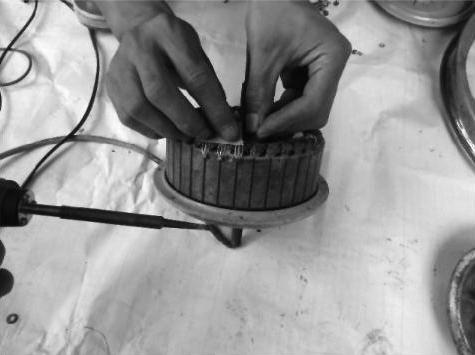

4）安装霍尔元件，如图6-38所示。
图6-37 打开电动机
图6-38 安装霍尔元件
3.无刷电动机正常工作中发热
故障原因1：无刷电动机内漆包线发热。
检查方法：用小型红外线温度计，在电动机工作时测量电动机温度。若温度超过环境温度25℃以上，表明电动机的温升已经超出了正常的范围。一般电动机温升应该在20℃以下。
维修方法：一般电动机线圈是由漆包线绕成的，而漆包线老化和短路会导致温度过高，应更换漆包线。
故障原因2：无刷电动机磁钢退磁或电动机效率低造成的发热。电动机发热的直接原因是电流大。一般由磁钢退磁或电动机效率低等造成，正常情况则是电动机长时间大电流运转。
维修方法：打开电动机更换新磁钢。
4.电动机使用的日常维护
电动机的日常维护对其正常运行非常重要，但运行中的电动机往往会遇到许多突发情况，如短路、过载、断相等。在电动机出现这些情况时，必须采取一些运行保护方法：
1）注意负载电流不要超过额定值。
2）电动机的温升不能超过额定值。
3）机轴不同心等，造成电动机负载过大，甚至堵转。
4）保持电动机清洁。电动机内部不允许进入水珠、油污、灰尘等，并定期清除电动机内外的灰尘。
5）注意负载电流不要超过额定值。
6）注意检查轴承发热、漏油等情况，要按规定对两边轴承加油。
7）由于电动机本身工作条件低劣而造成的。如通风不良，周围环境温度过高，电动机机械部分故障等原因引起的电动机过热，绝缘水平降低，甚至短路。
8）由于直流供电原因，如电压过低、控制器质量问题、供电不平衡等原因造成的电动机电流增加等。
