17.3  构建机箱的总体骨架

机箱总体骨架是通过内部组件对各个面板进行定位。总体骨架的创建在整个机箱自顶向下设计过程中非常重要，只有通过骨架文件才能把原始文件的数据传递给机箱的每个零件。机箱的总体骨架如图17.3.1所示。

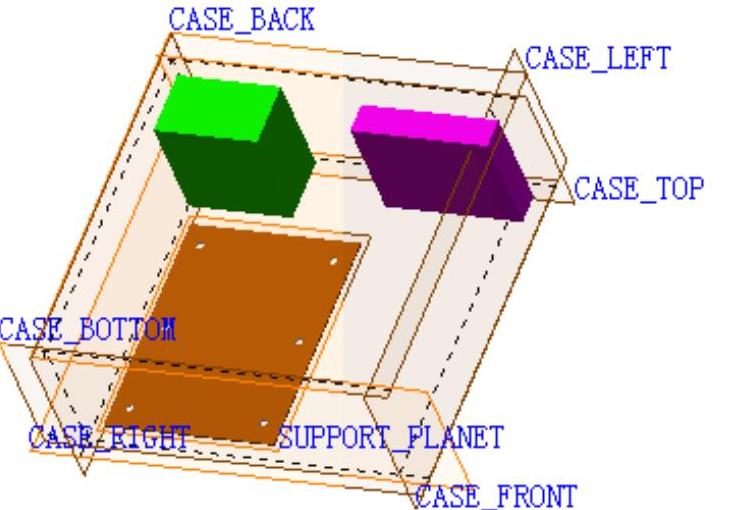

图17.3.1 机箱的总体骨架

骨架中各基准面的作用如下：

●CASE_TOP：用于确定机箱顶盖的位置。

●CASE_BOTTOM：用于确定机箱底盖的位置。

●CASE_LEFT：用于确定机箱左盖的位置。

●CASE_RIGHT：用于确定机箱右盖的位置。

●CASE_BACK：用于确定机箱后盖的位置。

●CASE_FRONT：用于确定机箱前盖的位置。

●SUPPORT_PLANET：用于确定主板支撑盖的位置。
