17.2.1 创建机箱内部零件

Task1.设置工作目录

为便于用户管理机箱内部组件，建议用户应首先创建一个文件夹，在工作过程中将本节创建的所有零件模型保存在此文件夹中。在本章节中，用户创建的所有组件都在D：\sw2012.6\work\ch17\computer_case\orign。

Task2.创建图17.2.2所示的主板模型

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter17-3.jpg978-7-111-37212-7-Chapter17-4.jpg978-7-111-37212-7-Chapter17-5.jpg命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击978-7-111-37212-7-Chapter17-6.jpg按钮，进入建模环境。

Step2.创建图17.2.3a所示的零件基础特征——凸台-拉伸1。


图17.2.2 主板模型


图17.2.3 凸台-拉伸1特征及横断

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-9.jpg978-7-111-37212-7-Chapter17-10.jpg978-7-111-37212-7-Chapter17-11.jpg978-7-111-37212-7-Chapter17-12.jpg978-7-111-37212-7-Chapter17-13.jpg命令，（或单击“特征（F）”工具栏中的978-7-111-37212-7-Chapter17-14.jpg按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图17.2.3b所示的横断面草图。

③在草图工具栏单击978-7-111-37212-7-Chapter17-15.jpg命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。

（3）定义凸台-拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“拉伸”对话框978-7-111-37212-7-Chapter17-16.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter17-17.jpg选项，在978-7-111-37212-7-Chapter17-18.jpg文本框中输入深度值3.0。

（4）单击978-7-111-37212-7-Chapter17-19.jpg按钮，完成凸台-拉伸1的创建。

Step3.创建图17.2.4所示的零件特征——孔1。

（1）选择下拉菜单978-7-111-37212-7-Chapter17-20.jpg978-7-111-37212-7-Chapter17-21.jpg978-7-111-37212-7-Chapter17-22.jpg978-7-111-37212-7-Chapter17-23.jpg978-7-111-37212-7-Chapter17-24.jpg978-7-111-37212-7-Chapter17-25.jpg978-7-111-37212-7-Chapter17-26.jpg命令，系统弹出“孔”对话框。

（2）定义孔的放置面。选取图17.2.4所示的模型表面为孔的放置面。

（3）定义孔的参数。

①定义孔的深度。在“孔”对话框中的978-7-111-37212-7-Chapter17-27.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter17-28.jpg选项。

②定义孔的直径。在978-7-111-37212-7-Chapter17-29.jpg区域的978-7-111-37212-7-Chapter17-30.jpg文本框中输入数值10.0。

（4）单击“孔”对话框中的978-7-111-37212-7-Chapter17-31.jpg按钮，完成孔1的创建。

（5）编辑孔的定位。

①进入定位草图。在设计树中右击“孔1”，从系统弹出的快捷菜单中单击978-7-111-37212-7-Chapter17-32.jpg按钮，进入草图环境。

②创建尺寸约束。创建图17.2.5所示的尺寸，在草图工具栏单击978-7-111-37212-7-Chapter17-33.jpg命令，退出草图环境。

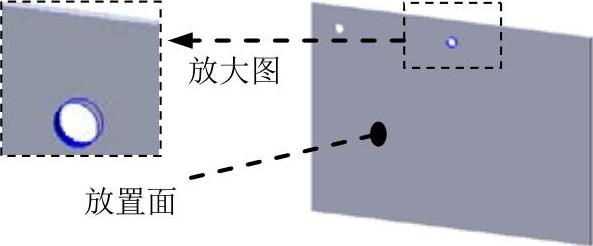

图17.2.4 孔1

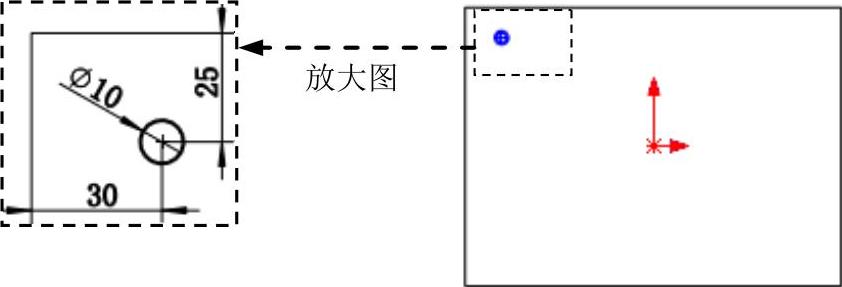

图17.2.5 尺寸约束

Step4.创建图17.2.6所示的零件特征——孔2。

（1）选择下拉菜单978-7-111-37212-7-Chapter17-36.jpg978-7-111-37212-7-Chapter17-37.jpg978-7-111-37212-7-Chapter17-38.jpg978-7-111-37212-7-Chapter17-39.jpg978-7-111-37212-7-Chapter17-40.jpg978-7-111-37212-7-Chapter17-41.jpg978-7-111-37212-7-Chapter17-42.jpg命令，系统弹出“孔”对话框。

（2）定义孔的放置面。选取图17.2.6所示的模型表面为孔的放置面。

（3）定义孔的参数。

①定义孔的深度。在“孔”对话框中的978-7-111-37212-7-Chapter17-43.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter17-44.jpg选项。

②定义孔的直径。在978-7-111-37212-7-Chapter17-45.jpg区域的978-7-111-37212-7-Chapter17-46.jpg文本框中输入数值10.0。

（4）单击“孔”对话框中的978-7-111-37212-7-Chapter17-47.jpg按钮，完成孔2的创建。

（5）编辑孔的定位。

①进入定位草图。在设计树中右击978-7-111-37212-7-Chapter17-48.jpg，从系统弹出的快捷菜单中单击978-7-111-37212-7-Chapter17-49.jpg按钮，进入草图环境。

②创建尺寸约束。创建图17.2.7所示的尺寸，在草图工具栏单击978-7-111-37212-7-Chapter17-50.jpg命令，退出草图环境。

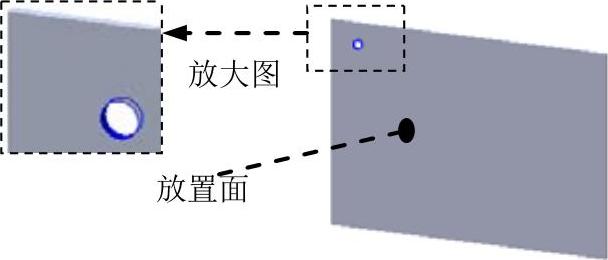

图17.2.6 孔2

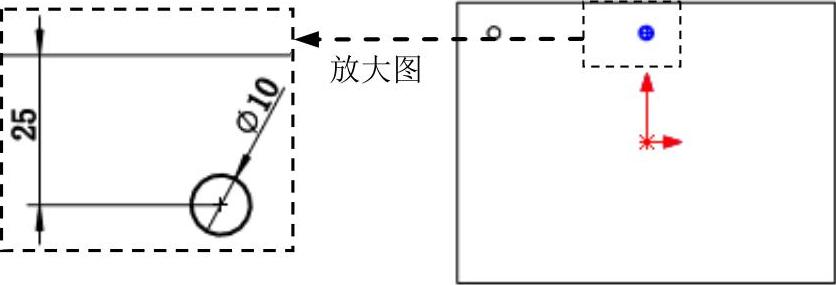

图17.2.7 尺寸约束

Step5.创建图17.2.8所示的镜像1。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-53.jpg978-7-111-37212-7-Chapter17-54.jpg978-7-111-37212-7-Chapter17-55.jpg978-7-111-37212-7-Chapter17-56.jpg978-7-111-37212-7-Chapter17-57.jpg命令。

（2）定义镜像基准面。在设计树中选择右视基准面为镜像基准面。

（3）定义镜像对象。在设计树中选择孔1为镜像1的对象。

（4）单击对话框中的978-7-111-37212-7-Chapter17-58.jpg按钮，完成镜像1的创建。

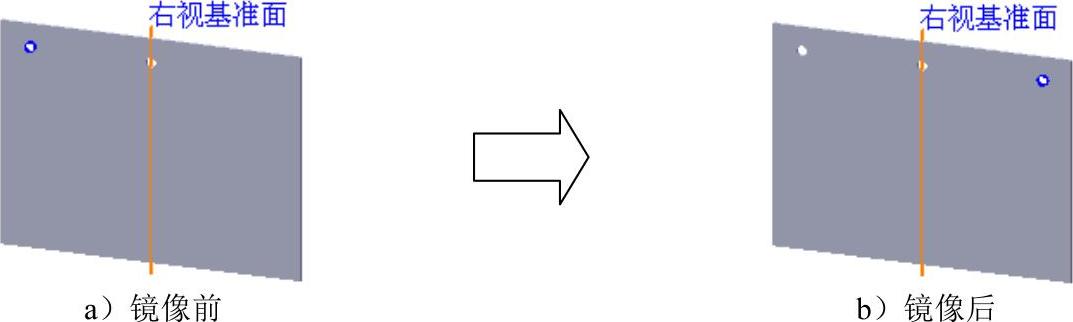

图17.2.8 镜像1

Step6.创建图17.2.9所示的镜像2。选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-60.jpg978-7-111-37212-7-Chapter17-61.jpg978-7-111-37212-7-Chapter17-62.jpg978-7-111-37212-7-Chapter17-63.jpg978-7-111-37212-7-Chapter17-64.jpg命令。在设计树中选择上视基准面为镜像基准面，在设计树中选择孔1、孔2和镜像1为镜像2的对象。单击对话框中的978-7-111-37212-7-Chapter17-65.jpg按钮，完成镜像2的创建。

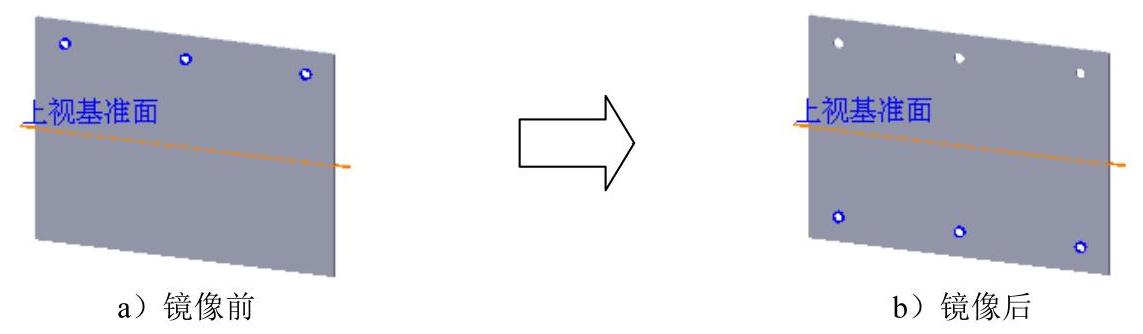

图17.2.9 镜像2

Step7.零件模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter17-67.jpg978-7-111-37212-7-Chapter17-68.jpg978-7-111-37212-7-Chapter17-69.jpg命令，将模型命名为mainboard，即可保存零件模型。

Task3.创建图17.2.10所示的电源模型

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter17-70.jpg978-7-111-37212-7-Chapter17-71.jpg978-7-111-37212-7-Chapter17-72.jpg命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击978-7-111-37212-7-Chapter17-73.jpg按钮，进入建模环境。

Step2.创建图17.2.10所示的零件基础特征——电源模型。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-74.jpg978-7-111-37212-7-Chapter17-75.jpg978-7-111-37212-7-Chapter17-76.jpg978-7-111-37212-7-Chapter17-77.jpg978-7-111-37212-7-Chapter17-78.jpg命令（或单击“特征（F）”工具栏中的978-7-111-37212-7-Chapter17-79.jpg按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图17.2.11所示的横断面草图。

③在草图工具栏单击978-7-111-37212-7-Chapter17-80.jpg命令，退出草图环境，此时系统弹出“凸台-拉伸”对话框。


图17.2.10 电源模型（凸台-拉伸1）

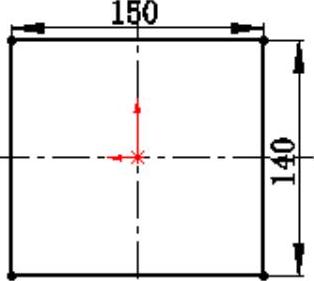

图17.2.11 横断面草图

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“拉伸”对话框978-7-111-37212-7-Chapter17-83.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter17-84.jpg选项，在978-7-111-37212-7-Chapter17-85.jpg文本框中输入深度值85。

（4）单击978-7-111-37212-7-Chapter17-86.jpg按钮，完成电源模型的创建。

Step3.零件模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter17-87.jpg978-7-111-37212-7-Chapter17-88.jpg978-7-111-37212-7-Chapter17-89.jpg命令，将模型命名为power_supply，即可保存零件模型。

Task4.创建图17.2.12所示的光驱模型

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter17-90.jpg978-7-111-37212-7-Chapter17-91.jpg978-7-111-37212-7-Chapter17-92.jpg命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击978-7-111-37212-7-Chapter17-93.jpg按钮，进入建模环境。

Step2.创建图17.2.12所示的零件基础特征——光驱模型。

（1）选择命令。选择下拉菜单978-7-111-37212-7-Chapter17-94.jpg978-7-111-37212-7-Chapter17-95.jpg978-7-111-37212-7-Chapter17-96.jpg978-7-111-37212-7-Chapter17-97.jpg978-7-111-37212-7-Chapter17-98.jpg命令（或单击“特征（F）”工具栏中的978-7-111-37212-7-Chapter17-99.jpg按钮）。

（2）定义特征的横断面草图。

①定义草图平面。选取前视基准面作为草图平面。

②定义横断面草图。在草图环境中绘制图17.2.13所示的横断面草图。

③在草图工具栏单击978-7-111-37212-7-Chapter17-100.jpg命令，退出草图环境，此时系统弹出“凸台-拉伸”对话

（3）定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框978-7-111-37212-7-Chapter17-101.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter17-102.jpg选项，在978-7-111-37212-7-Chapter17-103.jpg文本框中输入深度值40。

（4）单击978-7-111-37212-7-Chapter17-104.jpg按钮，完成光驱模型的创建。

Step3.零件模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter17-105.jpg978-7-111-37212-7-Chapter17-106.jpg978-7-111-37212-7-Chapter17-107.jpg命令，将模型命名为cd_driver，即可保存零件模型。
