5.5.3 通信系统抗震性能评价
（1）通信系统建筑物震害预测
在《中山生命线工程震害预测技术报告》中，选取了中国电信中山分公司办公大楼、中国移动中山分公司办公大楼、移动第二机楼、移动第三机楼和中山广播电视综合大楼（主楼）进行震害预测。
根据本规划第6章“城区建筑抗震防灾规划”中给出的建筑物抗震性能评价方法，分别对电信大楼、移动大楼、移动机楼、电视台主楼进行了Ⅵ～Ⅹ度下的震害预测。
根据通信系统建筑物震害评估结果，并参考历史地震中通信系统震害经验，可以得出中心城区内通信系统重要建筑物震害预测结果如下：
1）Ⅵ度地震烈度下：通信系统重要建筑物基本完好，通信系统可正常运行。
2）Ⅶ度地震烈度下：通信建筑物基本完好，通信系统仍可保持较好的运行状态。
3）Ⅷ度地震烈度下：电信大楼和电视台大楼发生轻微破坏，其余建筑物状态良好。可能会出现少数电源设备滑移的现象，经短时修复即可恢复正常。
4）Ⅸ度地震烈度下：电视台大楼破坏较为严重，其余建筑物也有不同程度的轻微破坏。设备中，部分设备柜可能出现倾斜，电源设备等可能出现滑移现象。通信系统功能受到较为严重的影响。
5）Ⅹ度地震烈度下：通信建筑物均发生中等程度以上的破坏，其中电视台大楼破坏尤为严重。设备发生倾斜、移位甚至倾覆的可能性较大，通信功能严重受损。
（2）通信设备震害评估
规划区内通信系统主要是移动电话设备和程控电话设备，其中移动电话设备主要包括传输设备、交换设备、动力设备。程控电话设备主要指程控交换设备和程控传输设备。通信传输主要由光纤传输和微波传输系统组成。
规划区通信系统的设备都是以设备柜的形式存在的，多个设备柜通过螺栓连成一列，设备柜直接固定在地面上。地面有2种形式：一种是楼板（已铺设防静电瓷砖），另一种是装饰地面（选用耐磨或抛光砖）。对于第一种地面，设备柜用膨胀螺栓直接固定在地面上。与设备相连的各种导线集束在设备柜顶部的导线架中，导线架将各列设备柜连接起来，并与天花固定好，导线架起到集束导线和增加设备柜连接刚度的双重作用。这种固定形式称作上走线。对于第二种地面，装饰地面与楼板间留有空隙，用一种型材焊接而成的钢框架固定设备柜：用螺栓将设备柜固定在钢框架上，钢框架通过膨胀螺栓固定在楼板上。连接设备柜的各种导线从装饰地面与楼板间的间隙通过，设备柜上面没有走线架，称作下走线。从2种地面上的设备柜固定形式来看，第一种地面设备柜虽然通风效果不如第二种，但固定效果却比第二种好。规划区内通信系统上、下走线固定形式都存在。
据国内外历次地震中通信设备的震害经验可知，通信设备的震害主要是因为设备浮放或固定强度不足，致使设备产生滑移和倾覆。对于顶部有撑杆支承的设备，或各柜间有连接的一列设备，地震时可能倾斜，高烈度时甚至倾覆。因此，对于通信设备，主要应评估设备在给定地震烈度下的抗滑移和抗倾覆能力，并据此判断设备可能发生的震害。基于上述方法，可以计算出通信系统主要设备Ⅵ～Ⅹ度震害评估结果，见图5－22～图5－26所示。

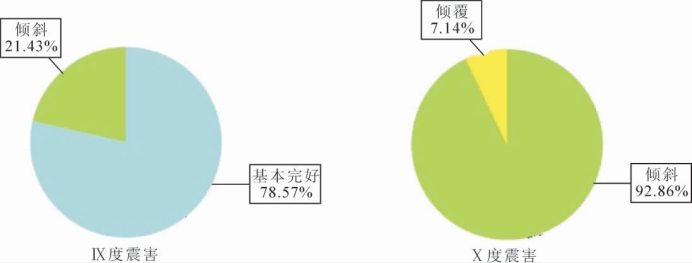

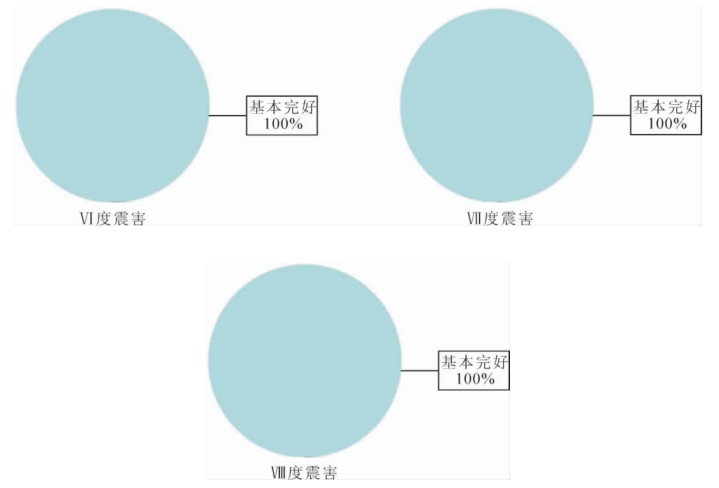

图5－22 中山市电信通信设备震害评估结果统计图

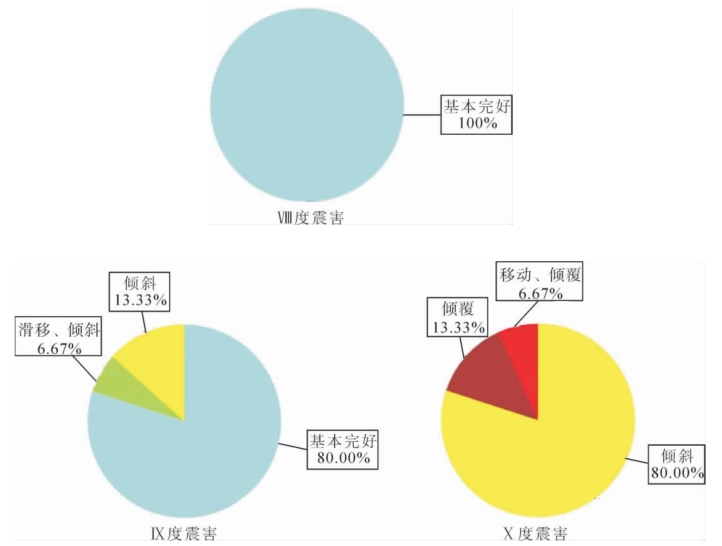

图5－23 中山联通长江北机房通信设备评估结果统计图

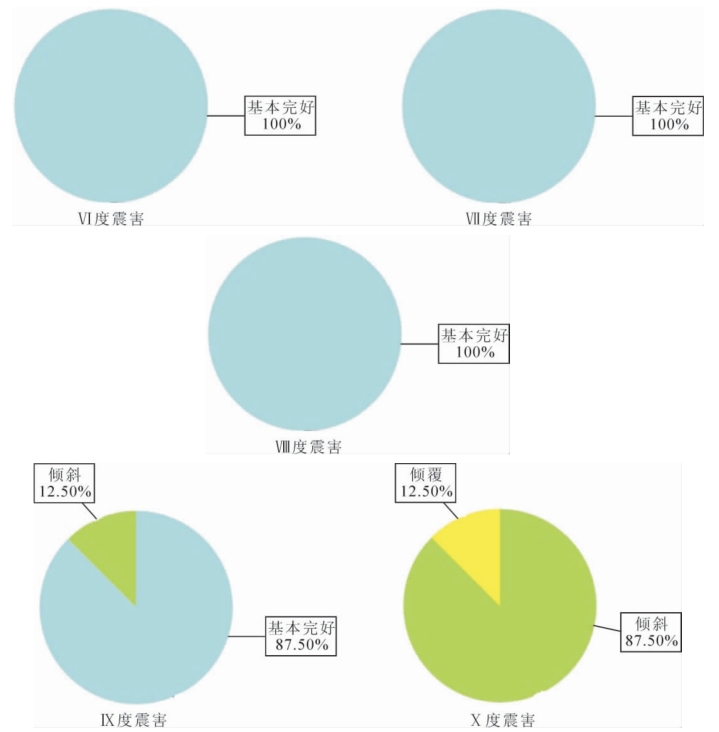

图5－24 中山移动全球通大厦通信设备评估结果统计图

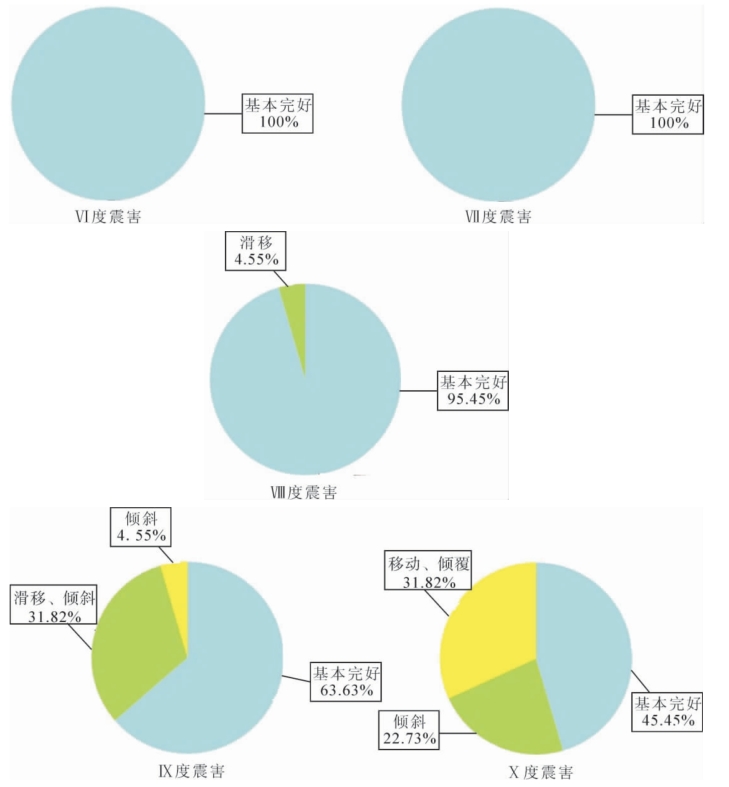

图5－25 中山移动第二机楼通信设备评估结果统计图

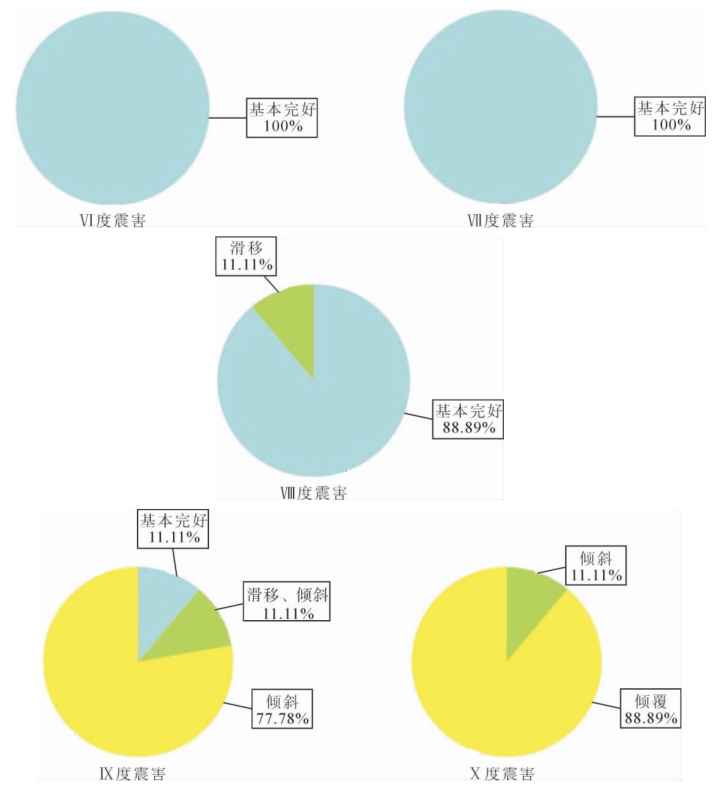

图5－26 中山移动第三机楼通信设备评估结果统计图
中山市的基本地震烈度为Ⅶ度，通信设备的安装均按Ⅶ度地震烈度进行设防，具有抗御Ⅶ度地震烈度的能力。
通过以上评估结果，以及历史地震通信设备的震害经验可以得出以下结论：
1）在Ⅵ度、Ⅶ度地震烈度下，设备有足够的抗震能力。
2）在Ⅷ度地震烈度下，绝大多数通信设备基本完好，少量通信设备可能会出现滑移。
3）在Ⅸ度地震烈度下，部分通信设备滑移、倾斜，对正常通信有较严重影响。
4）在Ⅹ度地震烈度下，设备都发生了不同程度的倾斜、移位，有些甚至发生倾覆，造成通信中断，甚至引发次生灾害。
（3）综合评估
综合通信设备和通信系统建筑物震害评估结果，并参考历史地震中通信系统震害经验，给出规划区内通信系统震害预测结果如下：
1）在Ⅵ度地震烈度下，通信系统运行正常。
2）在Ⅶ度地震烈度下，通信建筑物基本完好，通信系统仍保持较好的运行状态，通信功能可能受到轻微影响，但基本能够保持功能正常。
3）在Ⅷ度地震烈度下，少量通信设备出现滑移，电信大楼和电视台大楼发生轻微破坏，其余建筑物状态良好。可能会出现少数电源设备滑移的现象，经短时修复即可恢复正常。另外，部分未采取抗震加固措施的架空线路可能出现破坏。
4）在Ⅸ度地震烈度下，大量通信设备出现滑移、倾斜，电视台大楼破坏较为严重，其余建筑物也有不同程度的轻微破坏。设备中，部分设备柜可能出现倾斜，电源设备滑移，存在架空线路大量破坏等现象。通信系统功能受到较为严重影响。
5）在Ⅹ度地震烈度下，通信建筑物均发生中等程度以上的破坏，其中电视台大楼破坏尤为严重。设备几乎都会发生倾斜、移位甚至倾覆，通信管道和架空线路大量破坏，通信功能严重受损。
综上所述，通信系统基本具备了抗御Ⅶ度地震烈度的能力。
