2.2.3　面

地质界面通常是有着不规则曲率的表面，不能用数学公式来描述。在实践中，不规则三角网（triangulated irregular network，TIN）方法已被广泛应用于通过德洛奈（Delaunay）三角网构造的地质面。不规则三角网的表面由一系列连续、非重叠的三角形构成。德洛奈三角剖分是一种满足从三角形的三个节点画圆而不包含任何其他节点要求的方法，如图2-11所示。然而，散乱点通常分布不均，这就造成了一些三角形因为太大其内部真正的变化被忽略了。地统计学分析常用于向网格网络中插入高程点。独立的地质表面是通过边界约束内插值点的连接来构造的。为了防止独立的地质曲面在不可能的地质情况下相交，通常需要对地质表面进行严格的编辑。一种有效的方法是先构造所有地质边界的二维线框，然后在每个边界内创建地质表面。由所有合理位置上的水平边界和断层面组成的结构面模型，可以表达和处理复杂的地质构造，称为结构模型。但是，结构模型不能直观具体地反映地质单位的本质属性，也不能用于计算所需地质体的体积。在这种情况下，地质体的体积模型将在结构模型的基础上建立。

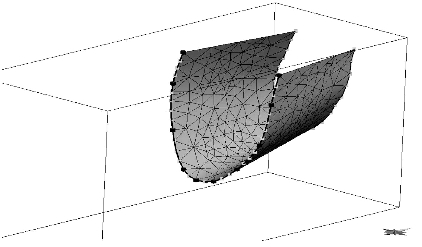

图2-11　德洛奈三角剖分曲面示例
