3.1.2  穿晶断裂与沿晶断裂

多晶体断裂时，依据裂纹扩展的路径可以分为穿晶断裂和沿晶断裂两类，图3-4为穿晶断裂与沿晶断裂示意图。

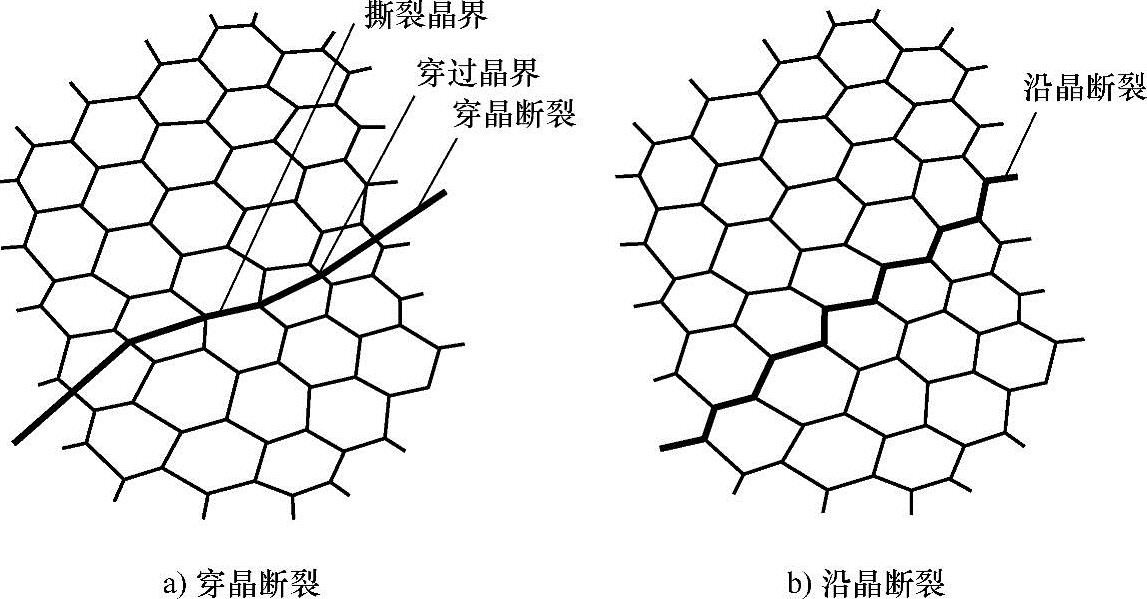

图3-4 穿晶断裂与沿晶断裂的示意图

从宏观上看，穿晶断裂可以是韧性断裂，也可以是脆性断裂。而沿晶断裂则多是脆性断裂。沿晶断裂是由于晶界上有一薄层连续或不连续的脆性第二相或夹杂物破坏了晶界连续性所致，也可能是杂质元素向晶界集聚引起的。应力腐蚀、氢脆、回火脆性、淬火裂纹、磨削裂纹等都是沿晶断裂。金属在高温下，多由穿晶断裂转化为沿晶断裂。沿晶断裂的宏观断口呈冰糖状，如图3-5所示。但是如果晶粒很细，则肉眼无法辨认出冰糖状形貌，此时断口一般呈结晶状，颜色较纤维断口明亮，但比纯脆性断口要灰暗些，因为它们没有反光能力很强的小剖面。穿晶断裂和沿晶断裂有时可以混合发生。

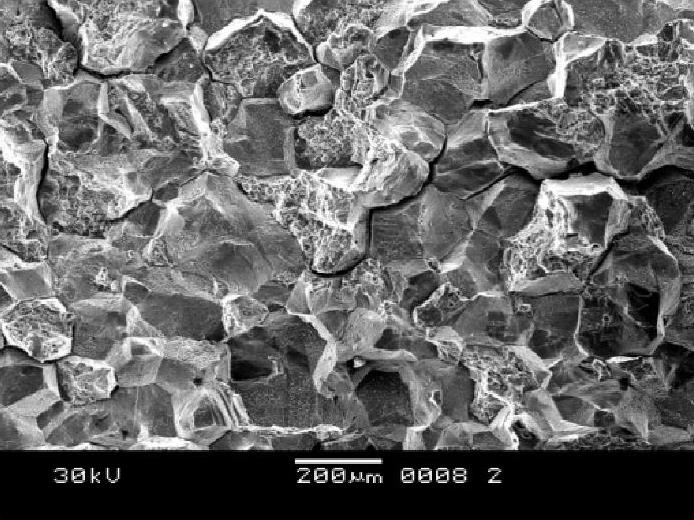

图3-5 冰糖状沿晶断口
