3.3.4  沿晶断裂的宏观形貌特征

晶界的存在，本来是使金属材料强化的重要因素之一。但在某些情况下，晶界会变成独特的薄弱源，使裂纹沿晶界扩展，导致沿晶断裂。沿晶断裂总是与材料的某些力学性能明显降低（如A、Z、K、K_ⅠC等）相联系。沿晶断裂的产生一般与热处理规范、外界环境及应力状态有关，如热处理引起的过热脆性断裂和回火脆性断裂；环境因素引起的应力腐蚀与氢脆断裂；由于高温及应力共同作用而产生的蠕变断裂等，大多数情况下都属于沿晶断裂。

沿晶断裂多属脆性断裂，断口常呈所谓“冰糖状”形态。图3-15所示为18CrNiWA钢的冰糖状断口。

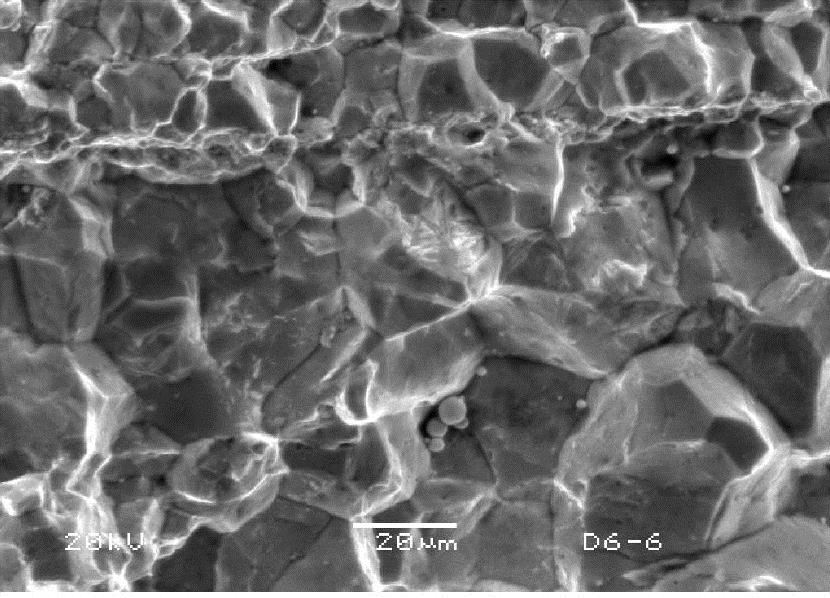

图3-15 18CrNiWA钢的冰糖状断口
