3.5.2  氢脆断口的形貌特征

氢脆断口具有典型的脆性断裂特征：断口平齐，存在放射状的棱线或呈颗粒状。其微观断口形貌随着氢含量、合金成分、晶粒度、应力大小和应变温度等的不同而变化。氢脆断口最基本的微观形貌是沿晶断裂（见图3-27），有时也可观察到解理断裂及局部韧窝断裂。

“白点”是氢脆断口形貌的另一重要特征，如图3-27所示。白点有两种类型。一种是在钢件中观察到纵向发裂，在其断口上则呈现白点。这类白点多呈圆形或椭圆形，而且轮廓分明，表面光亮呈白色，所以又叫作“雪斑”或“发裂白点”。如图3-28a所示，这种白点实际上就是一种内部微细裂纹，它是由于某种原因致使材料中含有过量的氢所造成的。另一种白点呈鱼眼形，它往往是某些以材料内部的宏观缺陷（如气孔、夹渣等）为核心的银白色斑点，其形状多为圆形或椭圆形。圆白点的大小往往同核心的大小有关，即核心越大，白点也越大。图3-28b所示为以焊接缺陷（气孔）为核心的鱼眼形白点。

图3-27 300M钢冲氢试样延迟断口特征

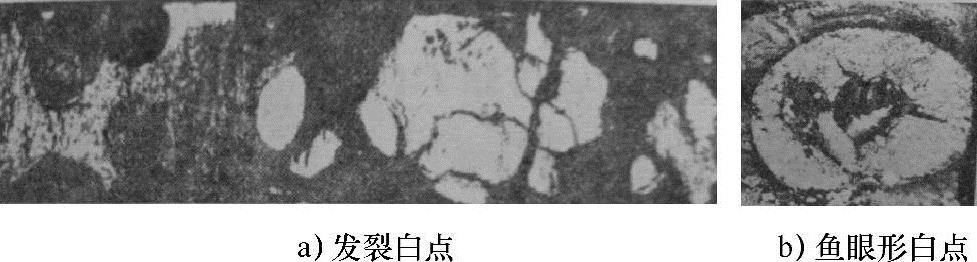

图3-28 氢脆白点
