5.2.2  引伸计

在测定微小塑性变形下的力学性能指标时，要用到精度高、放大倍数大的变形测量仪，即称为引伸计。引伸计一般由三部分组成：变形部分（与试样表面接触，感受试样的微量变形），信号传递和放大部分（将接收到的变形放大），记录部分（记录或显示变形量）。它的主要参数为放大倍数和测量范围（量程）。拉伸试验中常用的引伸计有机械式引伸计、电子式引伸计和光学式引伸计。

引伸计使用时应根据试验机和检测变形的要求来选取引伸计的式样及等级，见表5-2。若试验要求记录载荷-变形图，应选用电子式引伸计。引伸计应定期进行检定。日常试验中要经常检查引伸计，如发现异常应重新标定后再使用。

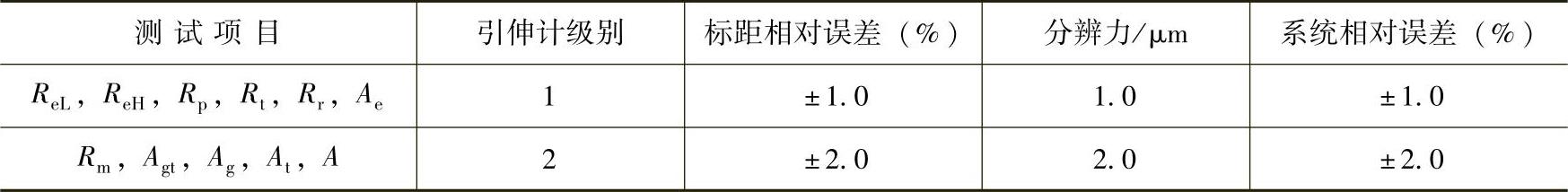

表5-2 引伸计等级的选取

根据GB/T 12160—2002的要求，测定上屈服强度、下屈服强度、规定塑性延伸强度、规定总延伸强度、规定残余延伸强度，以及规定残余延伸的验证试验，应使用不小于1级准确度的引伸计，测定其他具有较大延伸率的性能，例如抗拉强度、最大力总延伸率和最大力塑性延伸率、断裂总延伸率，以及断后伸长率，应使用不小于2级准确度的引伸计。
