5.3.2  试样的形状和尺寸

拉伸试样的形状与尺寸取决于被试验的金属产品的形状与尺寸，可以分为板材（薄带）试样、棒材试样、管材试样、线材试样、型材试样以及铸件试样等种类。根据其形状及试验目的不同，试样可以进行机加工，也可以采用不经加工的原始截面试样。

一般拉伸试样由夹持段、过渡段和平行段构成，如图5-6所示。试样两端较粗部分为夹持段，其形状和尺寸必须与试验机夹头和钳口相匹配，最常用的是圆形单肩式和矩形夹头。过渡段常用圆弧形状，使夹持段与平行段光滑连接，以消除应力集中。平行部分必须保持光滑均匀以确保材料表面的单向应力状态，其有效工作部分L_o称作原始标距，d表示圆形截面试样平行段的直径，L_c为平行段长度。

圆形截面比例试样和板材矩形截面比例试样的主要尺寸和允许偏差见表5-6和表5-7。拉伸试验时，非比例试样也称定标距试样，其原始标距（L_o）与其原始横截面积（S_o）无关。

图5-6 拉伸试样及夹持部分的各种形式

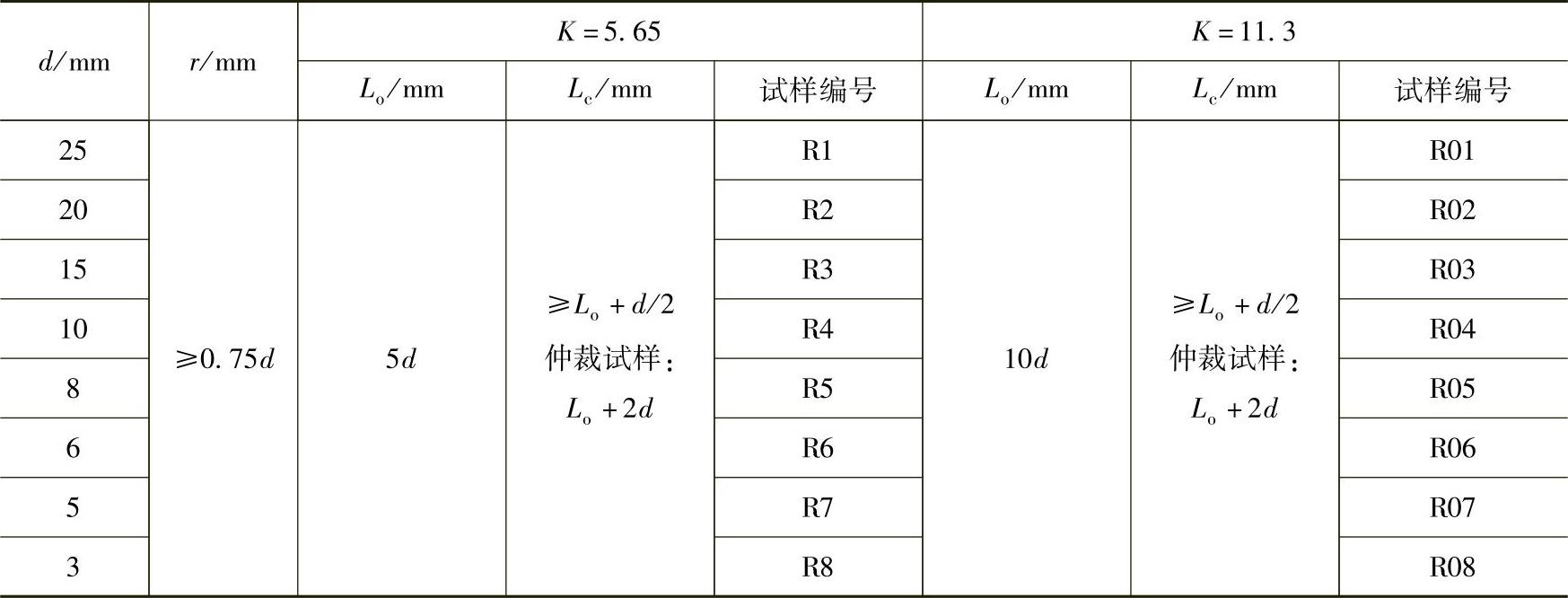

表5-6 圆形截面比例试样的尺寸

表5-7 板材矩形截面比例试样的尺寸
