5.5.3  规定总延伸强度的测定

试验时，在力-延伸曲线上绘制一条平行于力轴，并且与力轴的距离等于规定总延伸率的平行线（竖直线），如图5-13所示。该直线与力-延伸曲线的交截点即给出所测定规定总延伸强度的力值F_t，将此力F_t除以试样原始截面面积S_o即可得到所测定的规定总延伸强度。即

图5-12 原点位置修正图

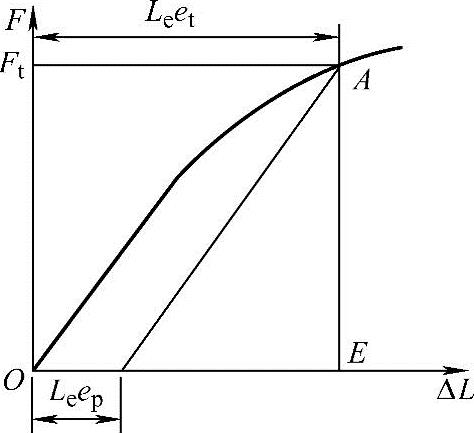

图5-13 规定总延伸强度

R_t=F_t/S_o （5-12）

用自动测量系统测定规定总延伸强度时，可以不绘制力-延伸曲线。
