5.6.1  断面收缩率Z

将试样断裂部分仔细地配接在一起，使其轴线处于同一直线上。对于圆形横截面试样，在缩颈最小处相互垂直的方向测量直径，准确到±1%，取其算术平均值计算最小横截面面积S_u；对于矩形横截面试样，测量缩颈处的最大宽度b_u和最小厚度a_u（见图5-15），两者的乘积为断后最小横截面面积S_u。原始横截面面积S_o与断后最小横截面面积S_u之差除以原始横截面面积S_o得到的百分比即为断面收缩率Z。其计算公式为

Z=（S_o-S_u）/S_o×100% （5-15）

薄板和薄带试样、管材全截面试样、圆管纵向弧形试样和其他复杂横截面试样以及直径小于3mm的试样，一般不测定断面收缩率Z。

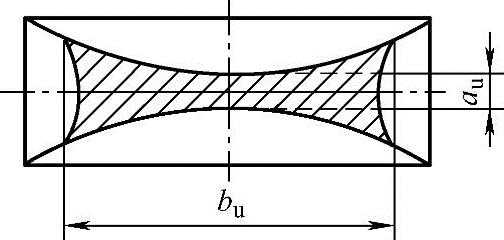

图5-15 矩形横截面试样断后最小横截面面积的测定
