7.3.2  试验操作步骤

1.刻度盘式冲击试验机

起动扬摆装置，将试样紧贴砧座放置，并使试样缺口的背面朝向摆锤刀刃，试样缺口对称面偏离两砧座间的中点应不大于0.5mm（图7-12）。将指针放在刻度盘的满刻度上；松开摆锤，试样冲断，指针停稳后，即可通过刻度盘的刻度读出冲击吸收能量K值（刻度都是事先标好的，越靠近零刻度每个刻度间的距离越大，越靠近最大刻度，刻度值之间的距离越小），记录测试结果并进行计算。

2.数显式冲击试验机

取摆：按动取摆按钮，通过继电器和离合器、接触器的动作，摆锤扬至最高位置后，碰到微动开关，电动机停转，其他电器线路复位，保险销伸出。

放置试样：将试样紧贴砧座放置，并使试样缺口的背面朝向摆锤刀刃，试样缺口对称面偏离两砧座间的中点应不大于0.5mm。

退销：按动退销按钮，保险销退回。

冲击：按动冲击按钮，电磁铁工作，实现落摆冲击冲断试样。

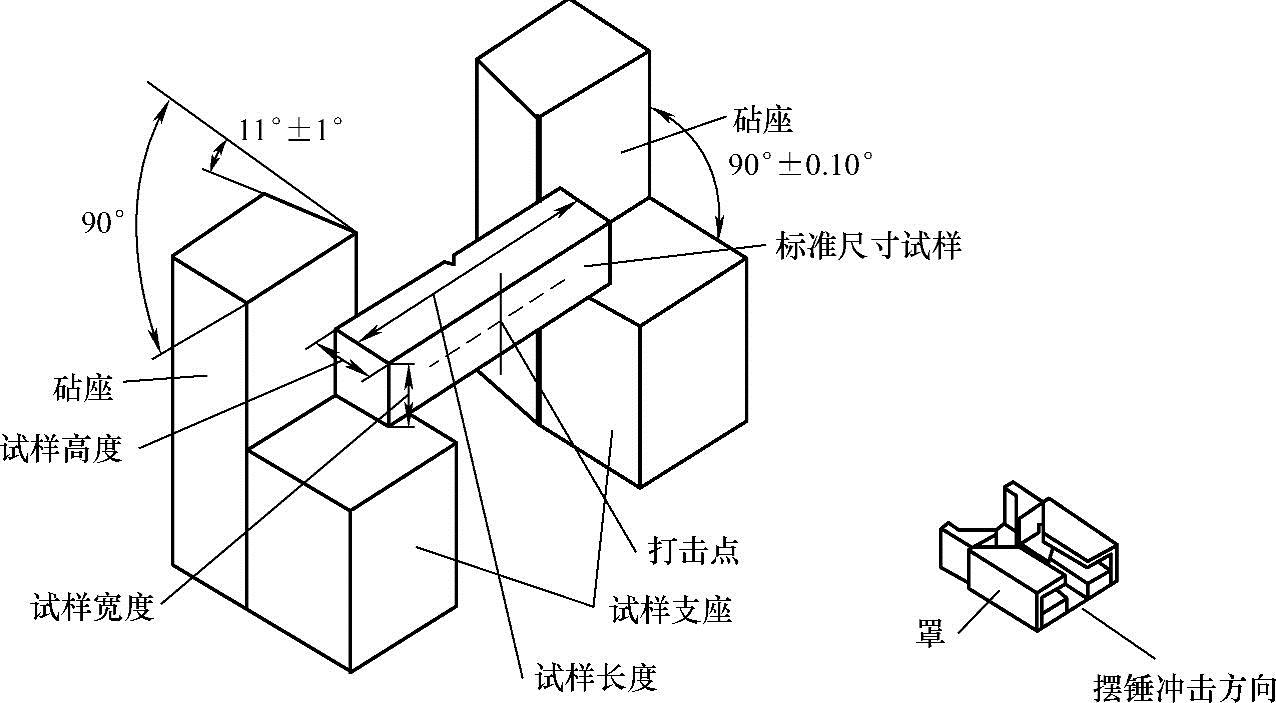

图7-12 试样与摆锤冲击试验机支座及砧座相对位置示意图

读数：等摆锤停稳后，即可在显示装置上读出冲击吸收能量K值，记录测试结果并进行计算。

放摆：按下放摆按钮，试验工作结束，把摆锤放下来。
