8.1.5  压缩试验的破坏特征

在压缩试验时，试样的破坏形式与材料的性质及断面的支承情况有关。

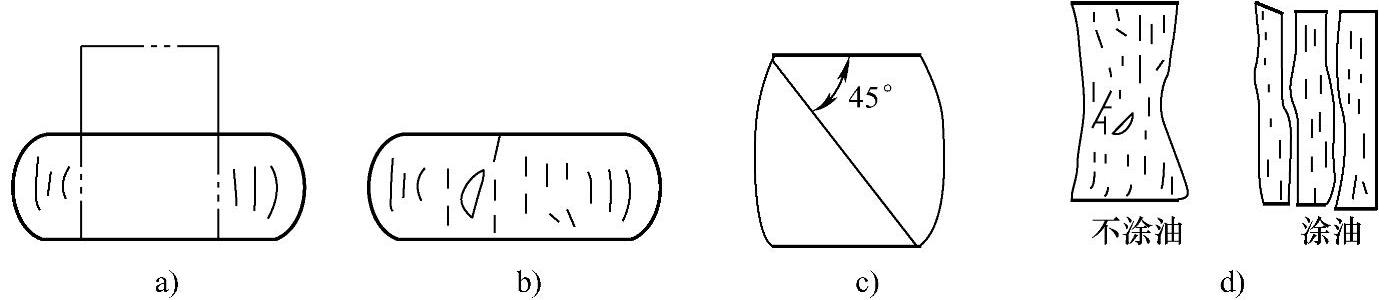

图8-11 压缩试验破坏形式

对于塑性材料，在压缩试验过程中高度减小，横截面增大形成腰鼓形，压力继续增加，软钢、黄铜可压成圆板状，而纯铁则向侧面开裂，如图8-11a、b所示。低塑性与脆性金属材料，如高碳钢、铸铁等，压缩时试样的破坏形式如图8-11c所示，试样受压时沿斜截面发生剪切错动而破坏。破断面与横截面略大于45°，压缩试样实际角度常在55°左右（大于45°是由于两破断面间有摩擦作用的缘故）。

其他脆性材料，如石料、混凝土等，压缩试验时试样的破坏形式如图8-11d所示。在试样端面涂油，减小端面受压时的摩擦力，可使破坏载荷降低，破坏的形式可由剪破坏变为拉破坏。
