9.1.1  试样与试验装置

9.1.1 试样与试验装置

有关试样的要求详见第8章的8.2.3节。

弯曲试验可以根据样品材料、规格和弯曲角度等选择适当的试验设备，通常采用拉压材料试验机、压力机或老钳等。一般情况下，应借助如下任意一种弯曲装置完成试验。

1.支辊式弯曲装置

支辊式弯曲装置如图9-1所示。

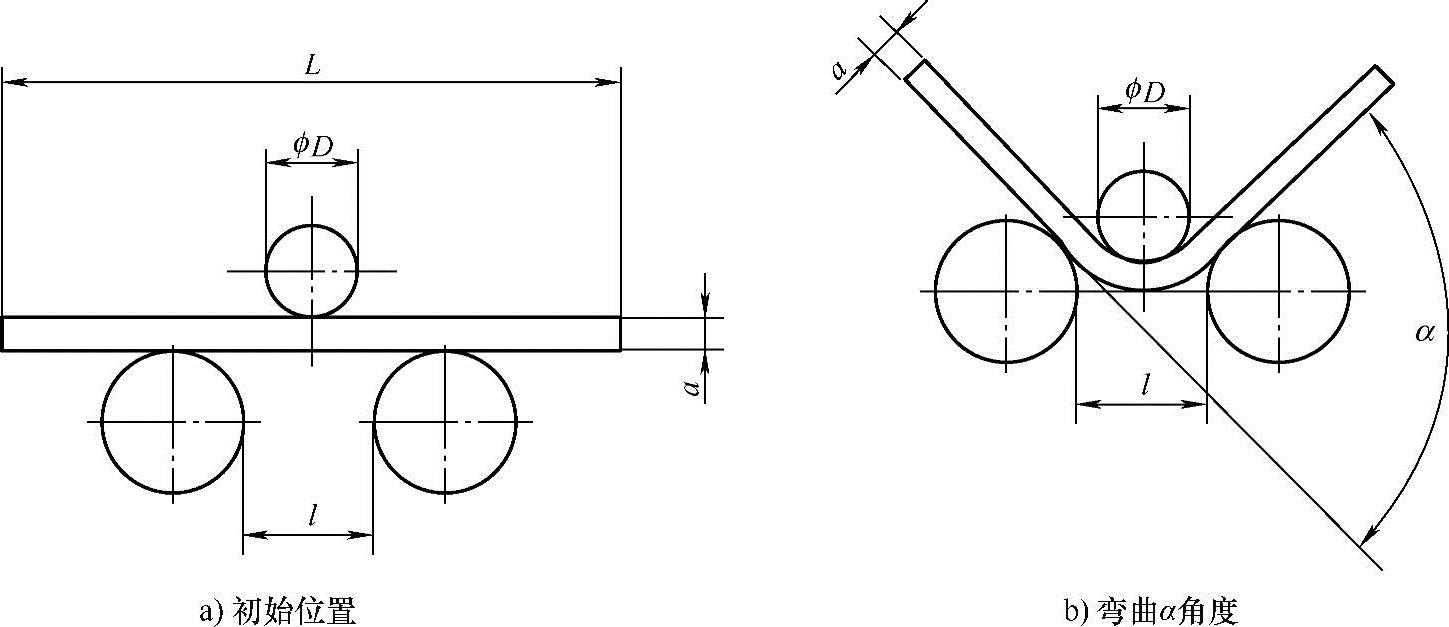

图9-1 支辊式弯曲装置

支辊长度和弯曲压头的宽度应大于试样宽度或直径；除非另有规定，支辊间距离l应按照式（9-1）确定，此距离在试验期间应保持不变。

l=（D+3a）±0.5a （9-1）

式中 D——弯曲压头直径；

a——试样厚度、直径或多边形横截面内切圆直径。

2.V形模具式弯曲装置

V形模具式弯曲装置如图9-2所示。模具的V形槽角度应为180°-α；模具的支承棱边应倒圆，其倒圆半径应为1～10倍的试样厚度。

3.虎钳式弯曲装置

虎钳式弯曲装置如图9-3所示。装置由虎钳及有足够硬度的弯曲压头组成，可以配置加力杠杆。

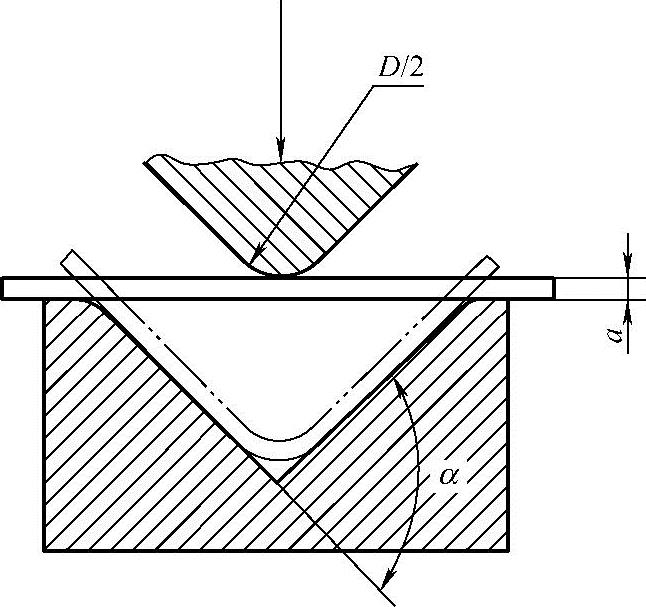

图9-2 V形模具试弯曲装置

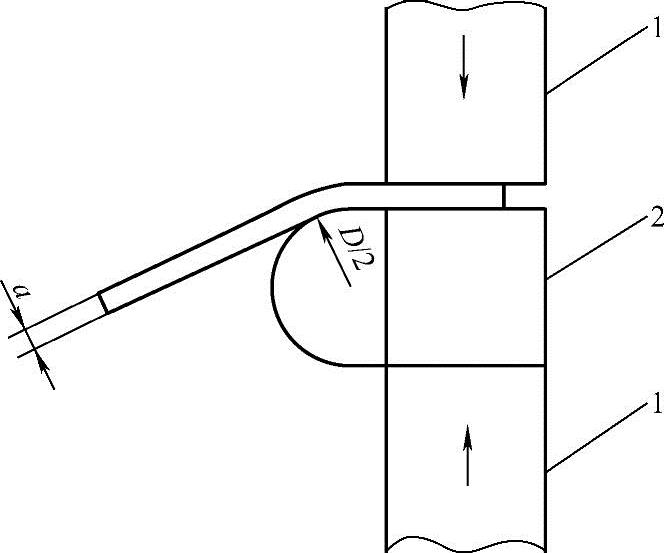

图9-3 虎钳式弯曲装置 1—虎钳 2—弯曲压头

不论采用何种弯曲装置，都需要满足：

1）用于支承的支辊、模具、楔形滑块和弯曲压头等，其宽度均应大于试样的宽度或直径，并应具有足够的硬度。

2）弯曲压头的直径应满足相关产品标准的规定。
