9.2.2  试验设备

试验一般在杯突试验机上进行，也可以在一个装有压模、冲头和垫模的设备上进行。埃里克森杯突试验示意图如图9-5所示，金属杯突试验压模、冲头和垫模的尺寸和公差见表9-1。压模、冲头和垫模的尺寸和公差详见GB/T 4156—2007中的表1。

试验设备的结构应保证试验过程中可观察到试样的外表面，并在出现穿透裂纹时能够立即停止。试验时冲头不能转动，压模轴线相对冲头球形中心的距离在冲压行程范围内应小于0.1mm。垫模和压模与试样的接触表面应平坦并垂直于冲头的移动轴。成形压模应能相对于固定的垫模做自调整。试验设备应能够测量冲头从开始接触试样表面所产生的位移，冲头位移测量装置分度为0.1mm或更小。压模、垫模和冲头应有足够的刚性，其维氏硬度至少为750HV30。冲头的工作表面为球形并抛光，其表面粗糙度Ra不大于0.4μm。也可以使用经硬化处理的钢球替代上述冲头。

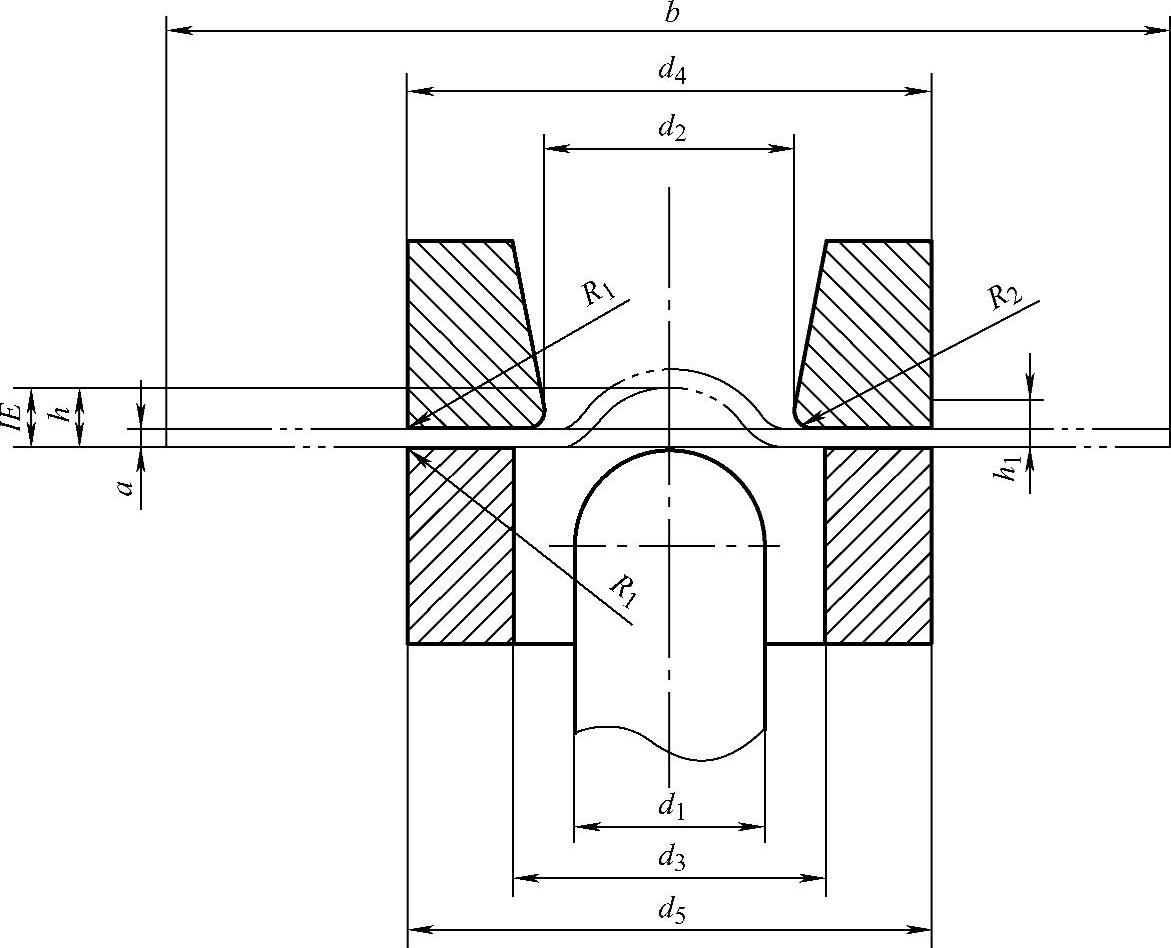

图9-4 埃里克森杯突试验示意图

注：图中符号名称见表9-1。

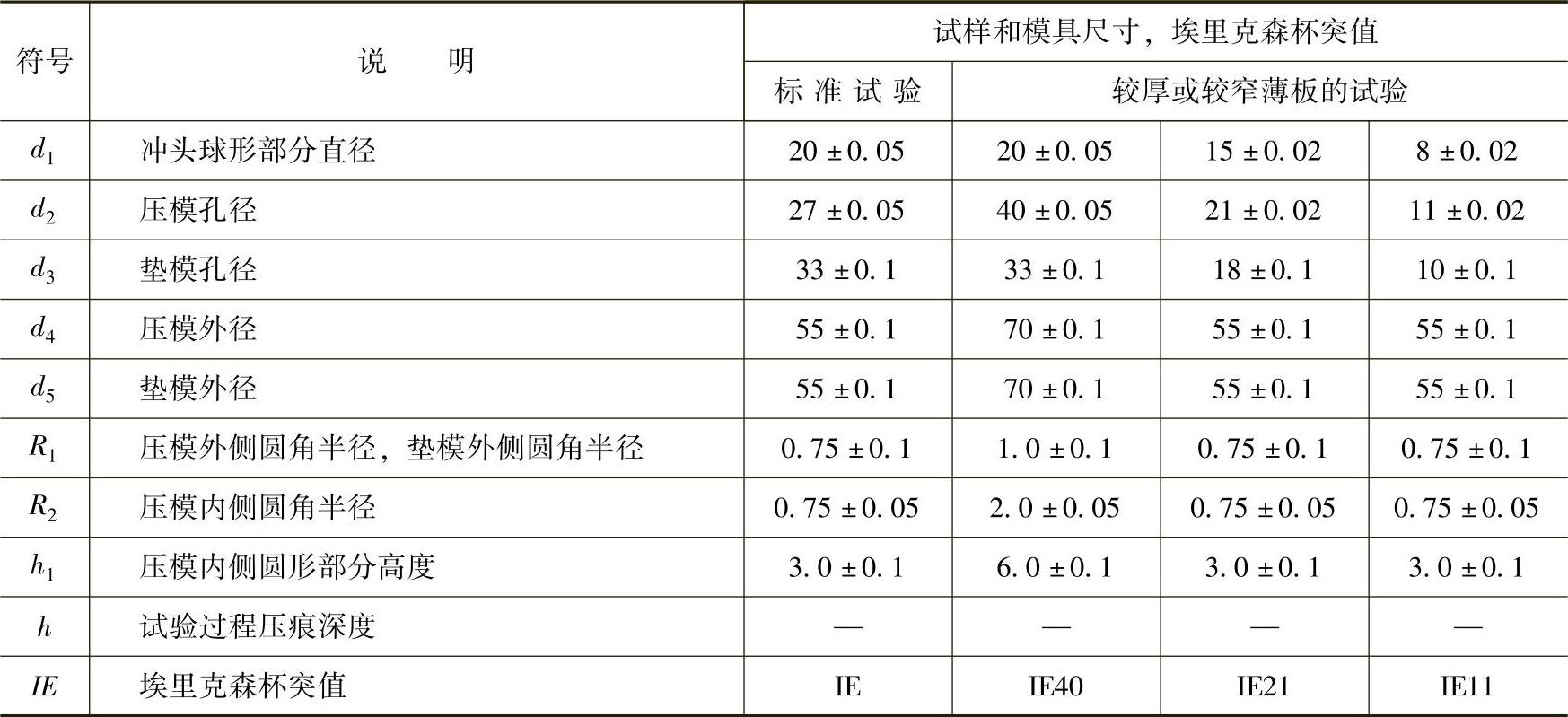

表9-1 金属杯突试验压模、冲头和垫模的尺寸和公差 （单位：mm）

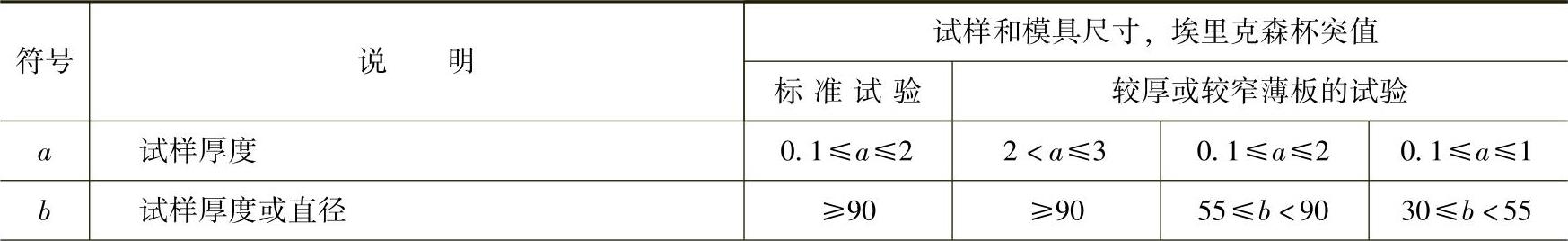

（续）
