9.3.3  试验程序

1）试验一般在10～35℃的室温下进行，如有特殊要求，试验温度应为23℃±5℃。

2）将试样置于试验机夹持钳口中，使其轴线与夹头轴线重合。为使试样在试验过程中保持平直，应施加某种形式的拉紧力，这种拉紧力不得大于该线材公称抗拉强度相应力值的2%。对于10～14mm的钢线材无须施加拉紧力。

3）除非另有规定，否则应按表9-3所列有关材质的线材直径选用相应的扭转速度，其偏差应控制在规定转速的±10%以内。

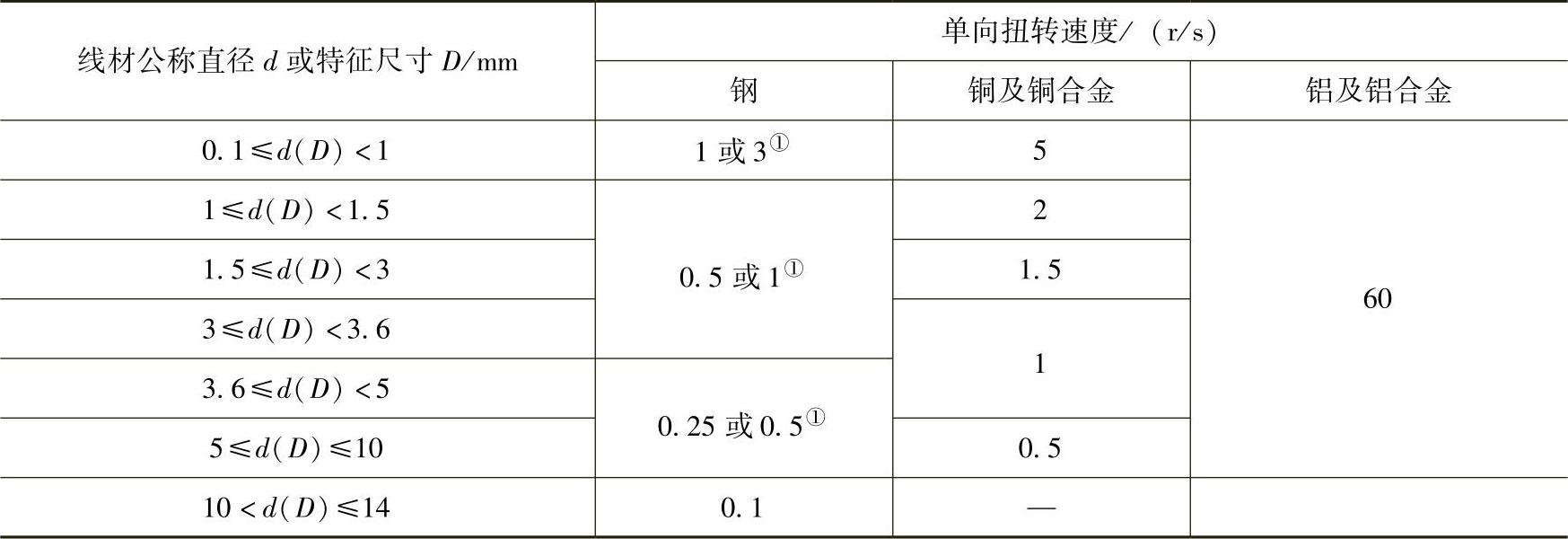

表9-3 线材直径与扭转速度

①此速度只适用于对应变速率不敏感的材料。

4）试样置于试验机后，以一合适的恒定速度旋转可转动夹头，计数装置同时自动记数，直至试样断裂或达到规定的次数为止。

5）当试样的扭转次数、表面及断口符合有关标准规定时，则该试验有效。如果试样未达到规定的次数，且断口位置在离夹头2d（或2D）范围内，则该试验结果无效。如试样发生严重劈裂，则最后一次扭转不计。检验性试验根据产品标准要求进行结果判定。
