10.1.3  试样

复合材料拉伸试样通常采用直条形试样，该试样具有形状简单、易于加工、工作段较长、在测试标距段内应力分布均匀、便于引伸计或应变计安装等特点，因而被广泛选用。ASTMD 3039/D3039M—2014推荐的试样形式如图10-1所示，其尺寸见表10-1。

试样可以单独模压成形，也可以从大板上切割获得。切割过程中应注意避免引起切口、划痕、粗糙的表面和分层。加工误差造成的纤维取向的偏离，对复合材料单向板0°拉伸强度的影响非常显著。已经有结果表明，纤维取向偏离1°会造成拉伸强度降低30%左右。

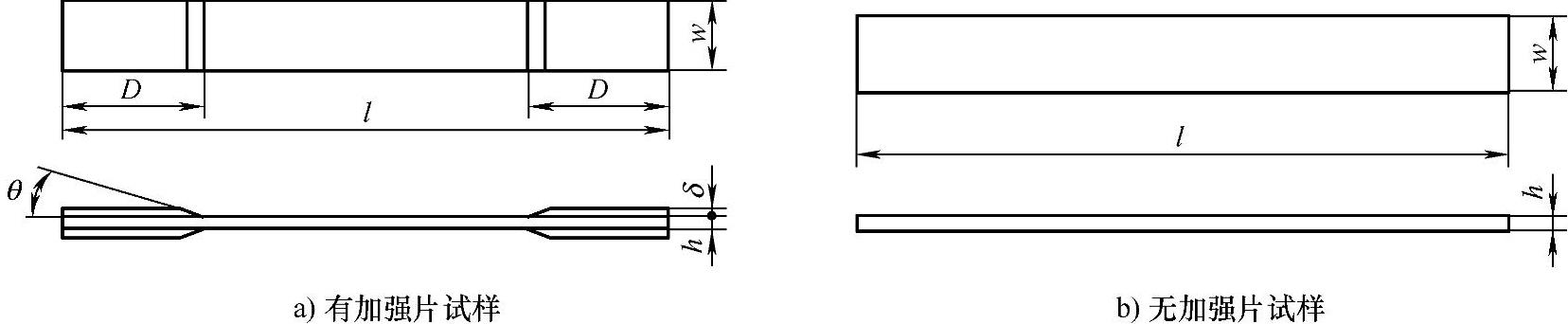

图10-1 拉伸试样形式

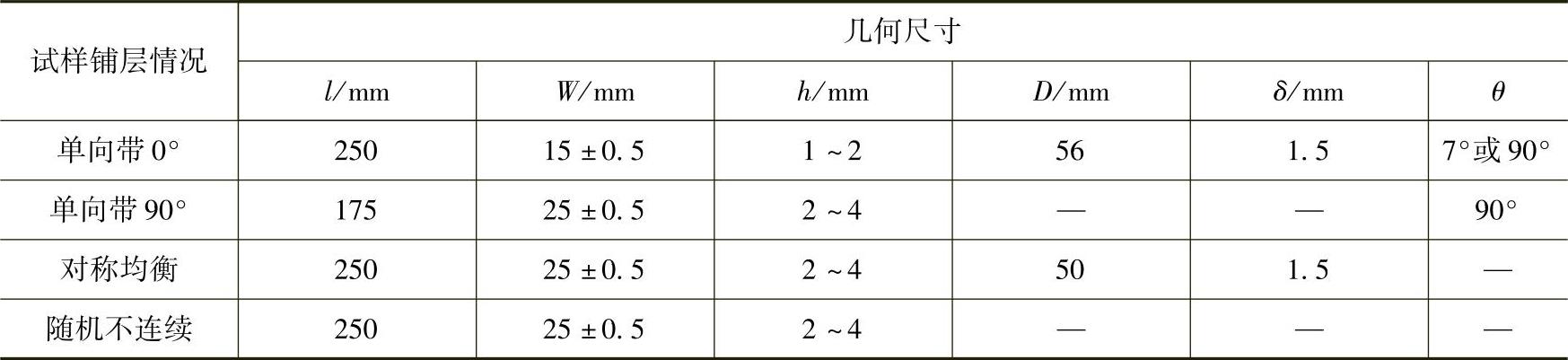

表10-1 拉伸试样几何尺寸

注：1.单向带0°试样推荐厚度为1mm。

2.单向带90°试样推荐厚度为2mm。

3.对称均衡试样和随机不连续纤维增强材料试样推荐厚度为2.5mm。
