10.1.6  试验数据处理与表达

10.1.6 试验数据处理与表达

1.拉伸强度

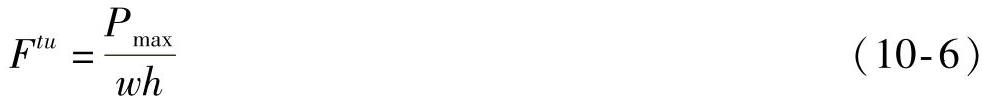

拉伸强度F^tu按式（10-6）计算，结果取三位有效数字。

式中 P_max——试样破坏时的最大载荷（N）；

w——试样宽度（mm）；

h——试样厚度（mm）。

2.拉伸弹性模量

拉伸弹性模量E_t按式（10-7）计算，结果取三位有效数字。

式中 Δε——应力-应变曲线线性段上两点间的应变增量，两点一般取0.1%和0.3%；

ΔP——与Δε对应的载荷增量（kN）；

w——试样宽度（mm）；

h——试样厚度（mm）。

3.泊松比

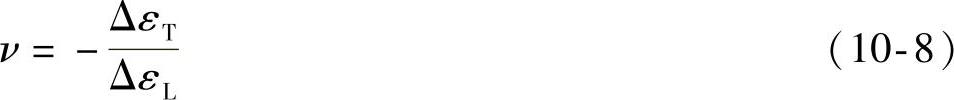

泊松比ν在与拉伸弹性模量相同的应变范围内按式（10-8）计算，结果取三位有效数字。

式中 Δε_T——横向应变增量；

Δε_L——纵向应变增量。

4.拉伸破坏应变

拉伸破坏应变为试样破坏时所对应的应变。由于复合材料的拉伸破坏多为脆性破坏，弹性能释放较大，为避免损坏引伸计，必须在试样破坏之前将其取下，因此不能直接测得试样的破坏应变。拉伸破坏应变的获得可以通过应变计进行准确测量，或对于已知线性度较好的材料，通过初始应力-应变曲线进行拟合，并外推获得粗略的拉伸破坏应变。

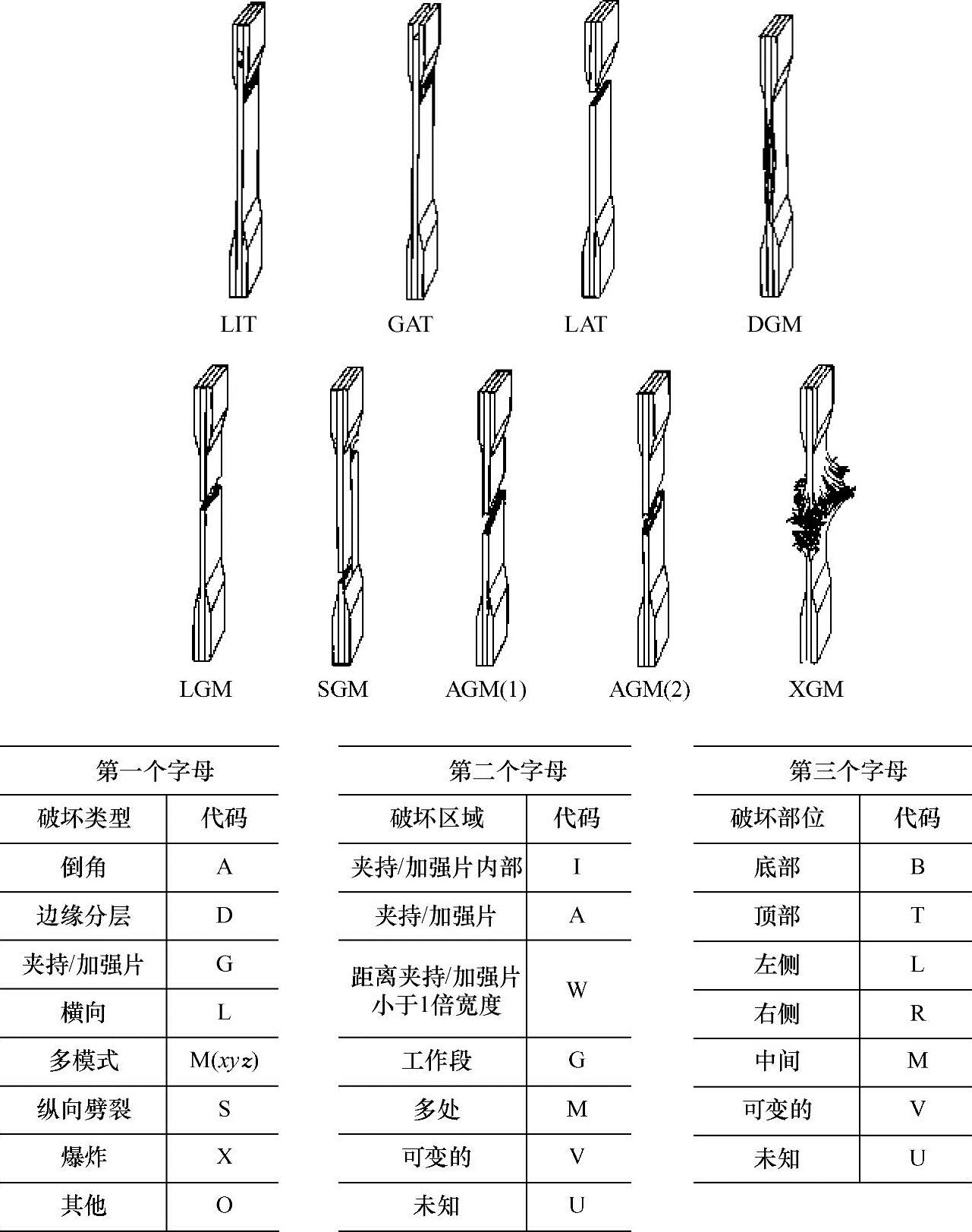

图10-3 利用三个字母给出拉伸试验的失效模式代码
