10.5.3  层间剪切试样

1.标准试样

JC/T 773—2010的标准试样为单向纤维增强的平板试样，如图10-18所示。ASTM D2344—2016推荐的标准试样分平板和曲板两种，如图10-19所示。

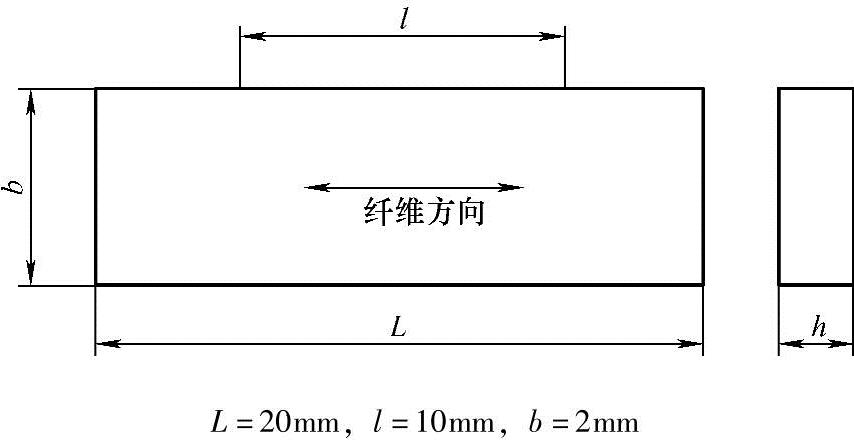

图10-18 JC/T 773—2010推荐的标准试样

2.非标准试样

非标试样与标准试样的形状是一样的，尺寸有所差别。JC/T 773—2010规定了非标试样尺寸为10h×5h×h（h为试样厚度），ASTM D2344—2016规定了非标试样尺寸为6h×2h×h（h为试样厚度），试件最小厚度限定为2.0mm。

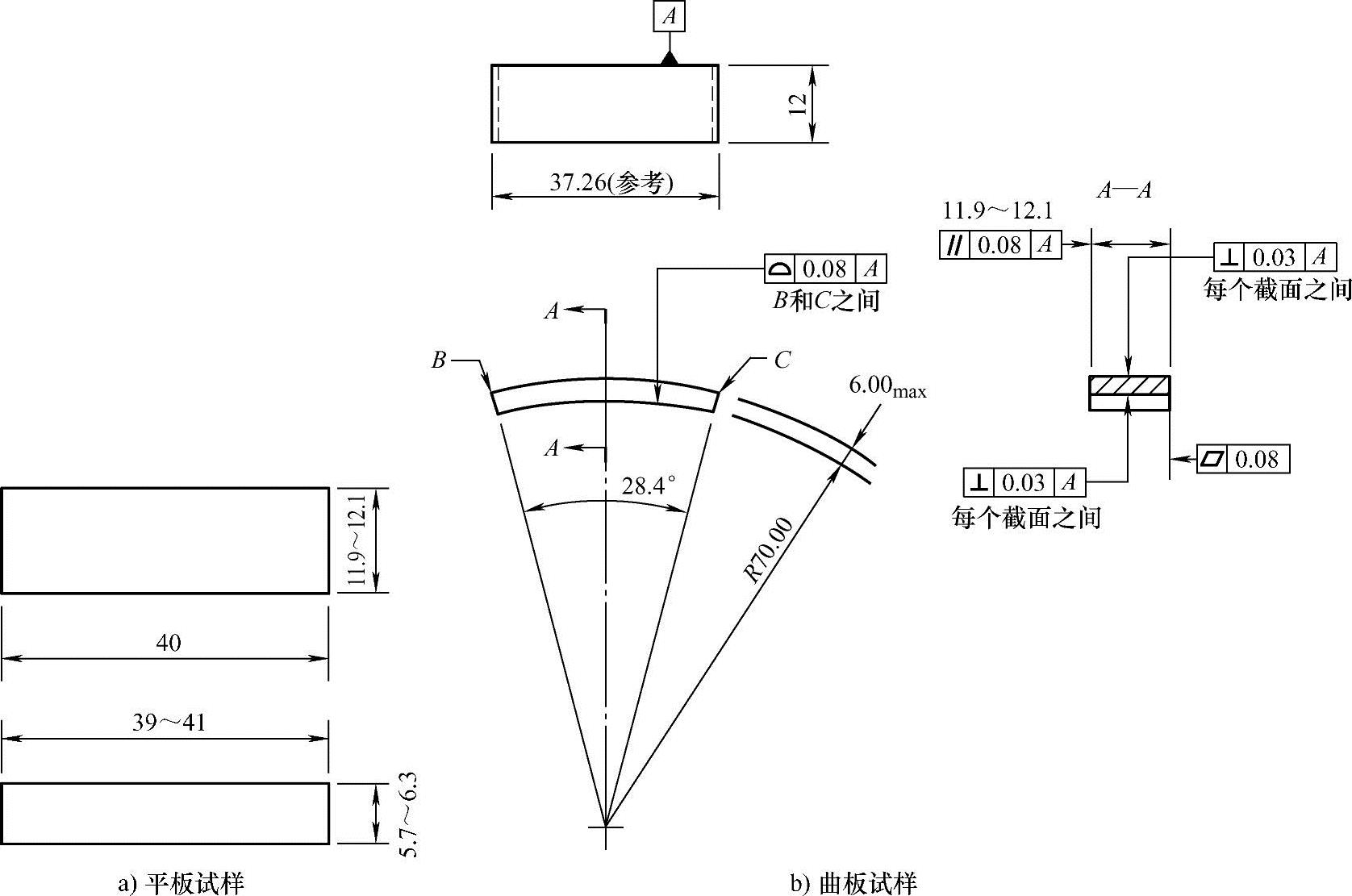

图10-19 ASTM D2344—2016推荐的标准试样

3.试样的制备

层合板的制备应符合相关材料规范或标准方法。所有的复合材料层合板应该在切割制样前进行无损检测，确保制备试样用层合板缺陷含量合格。层合板切割时，应使用合适的刀具和冷却系统，确保试样各条边不出现飞边、裂纹、分层、局部过热等人为缺陷。必要时，应对试样进行研磨以保证尺寸和外观符合要求。
