11.1.5  疲劳S-N曲线

试件的疲劳寿命取决于施加的应力水平，这种外加应力水平S和标准试样疲劳寿命N之间关系的曲线称为材料的S-N曲线。因为这种曲线通常都是表示具有50%存活率的中值疲劳寿命与外加应力间的关系，所以也称为中值S-N曲线。这一曲线通过拟合不同应力水平下中值疲劳寿命估计量和各个指定寿命下中值疲劳强度估计量获得，如图11-5所示。

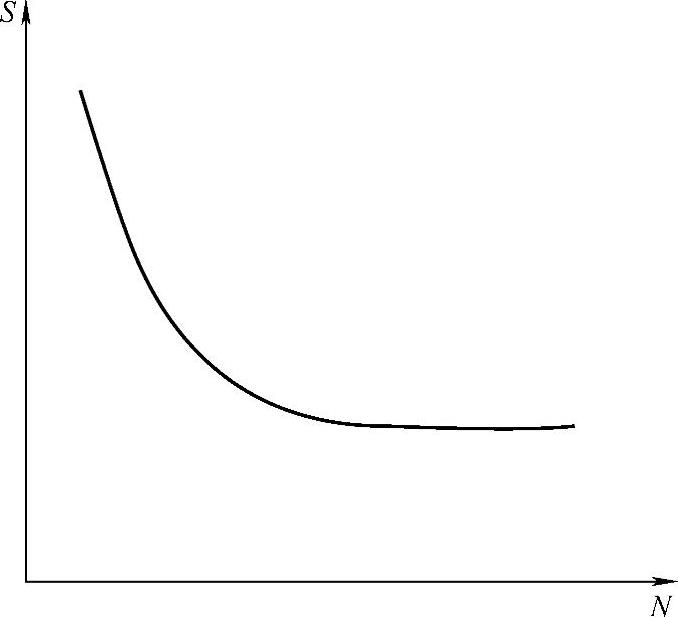

图11-5 疲劳S-N曲线示意图

S-N曲线的特点如下：

1）外加应力水平越低，试样的疲劳寿命越长。

2）曲线右端常有一段水平渐近段。

3）低于某一应力水平试样不发生断裂。
