13.2.3  试验设备

1.试验机

试验机的静态载荷精度应按标准进行定期校验，并具备载荷与位移规（COD规）数据自动采集与记录的功能。也可采用计算机数据采集系统或X-Y记录仪记录载荷和COD值。

2.试样夹具

夹具的设计应使得在试样的厚度范围内应力均匀分布并且对称于预期的裂纹面。根据试样类型选择相应的试样夹具，C（T）试样采用U形夹具（见图13-15）进行加载。夹具材料应具有足够的强度和刚性，销钉与销孔间隙的设计应使得摩擦减至最小，销孔应采用三心圆设计。

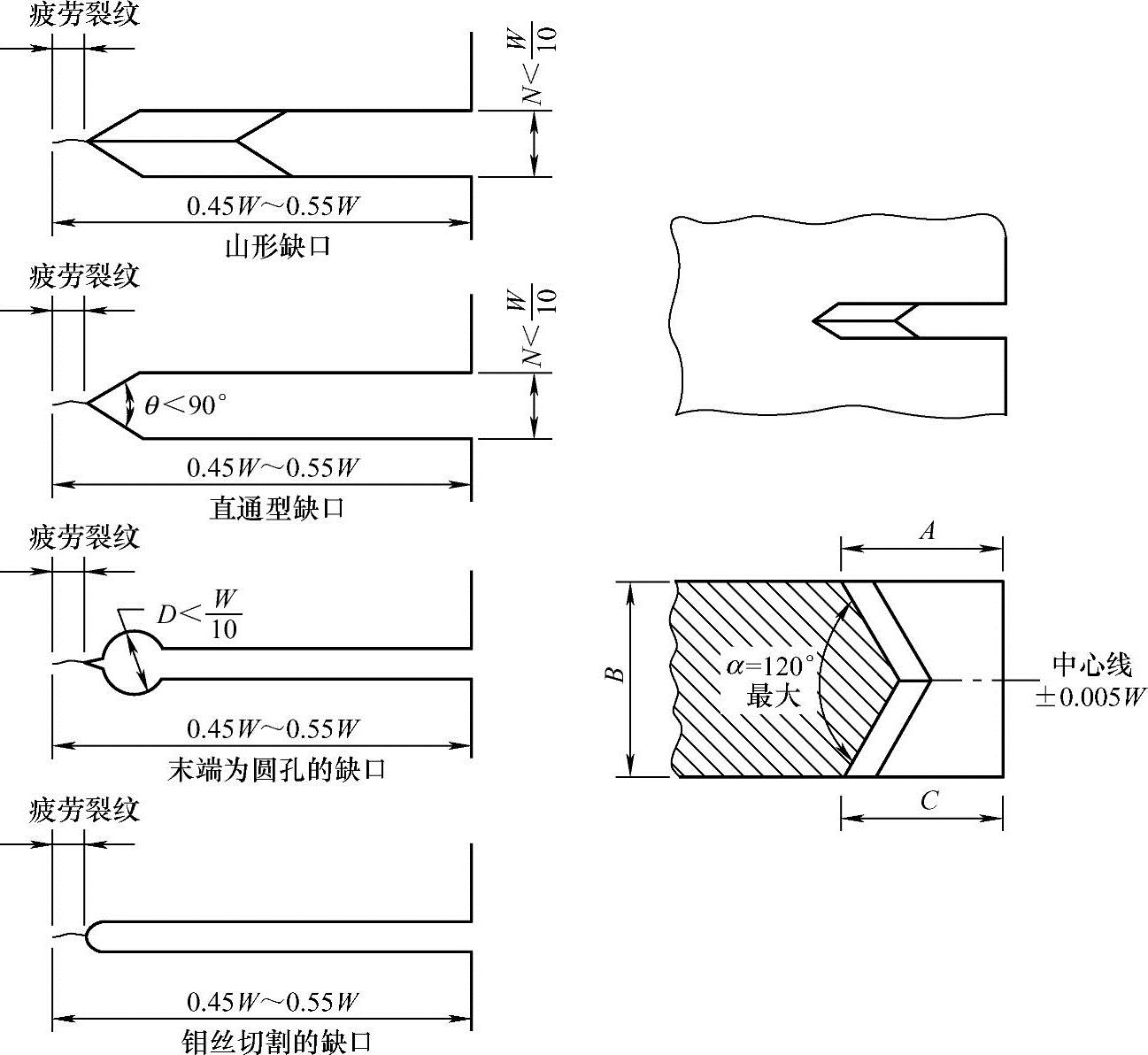

图13-14 疲劳裂纹起始缺口和疲劳裂纹外形

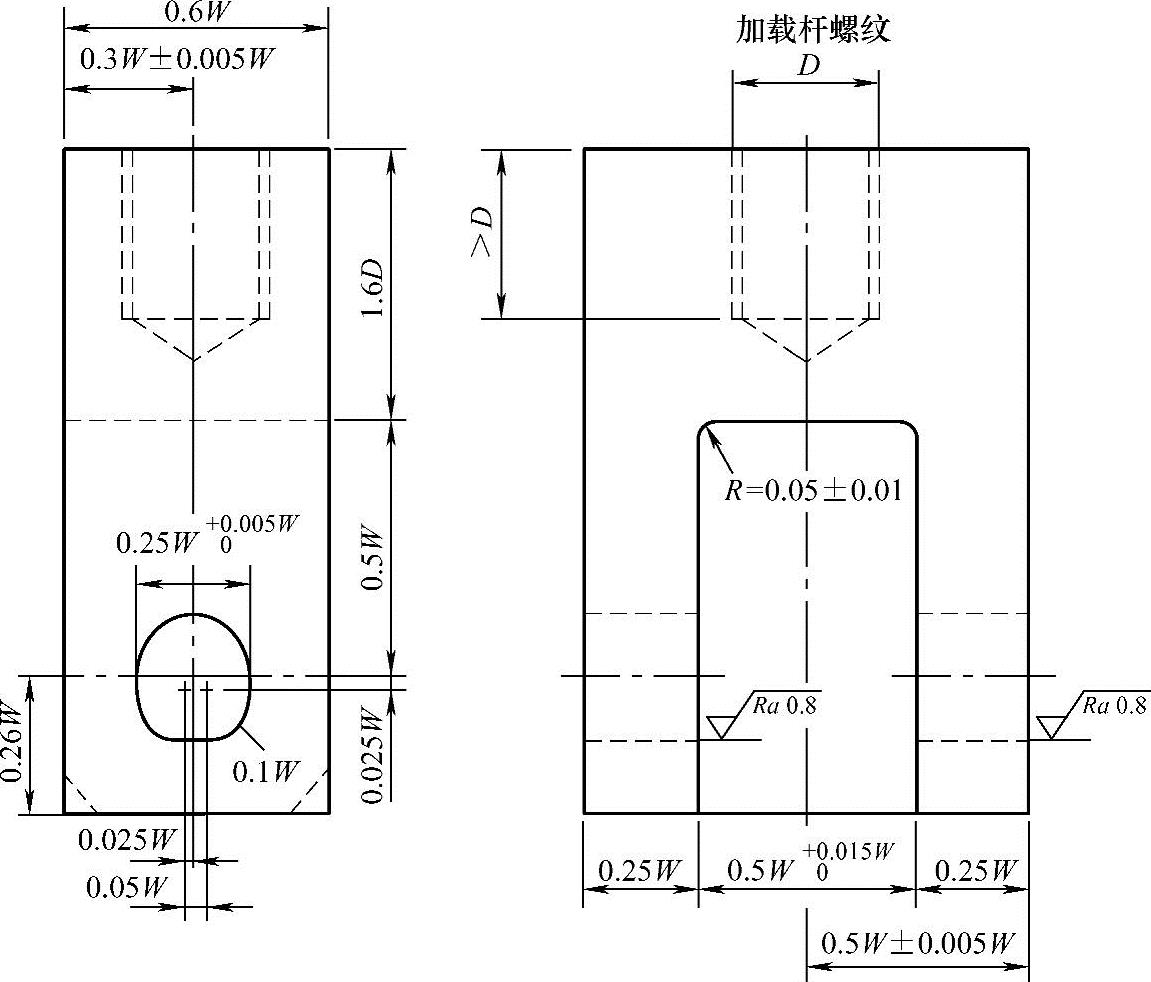

图13-15 C（T）试样的U形夹具

3.位移规（COD规）

位移规即裂纹张开位移规，简称COD规。位移规的电输出信号指示裂纹嘴标距间的相对位移（V）。在试样上正确地配置位移规，并且在试样断裂时能够自行脱开。位移规和刀口的设计应使得位移规和试样之间的接触点可以自由转动。图13-16所示为一个位移规的推荐设计图，位移规的应变规桥路安排也在图中给出。试样应该提供一对精确加工的刀口来支持位移规的悬臂，并且作为测定裂纹嘴张开位移的参考点。刀口应随着试样整体加工，或者是单独地粘贴在试样上。

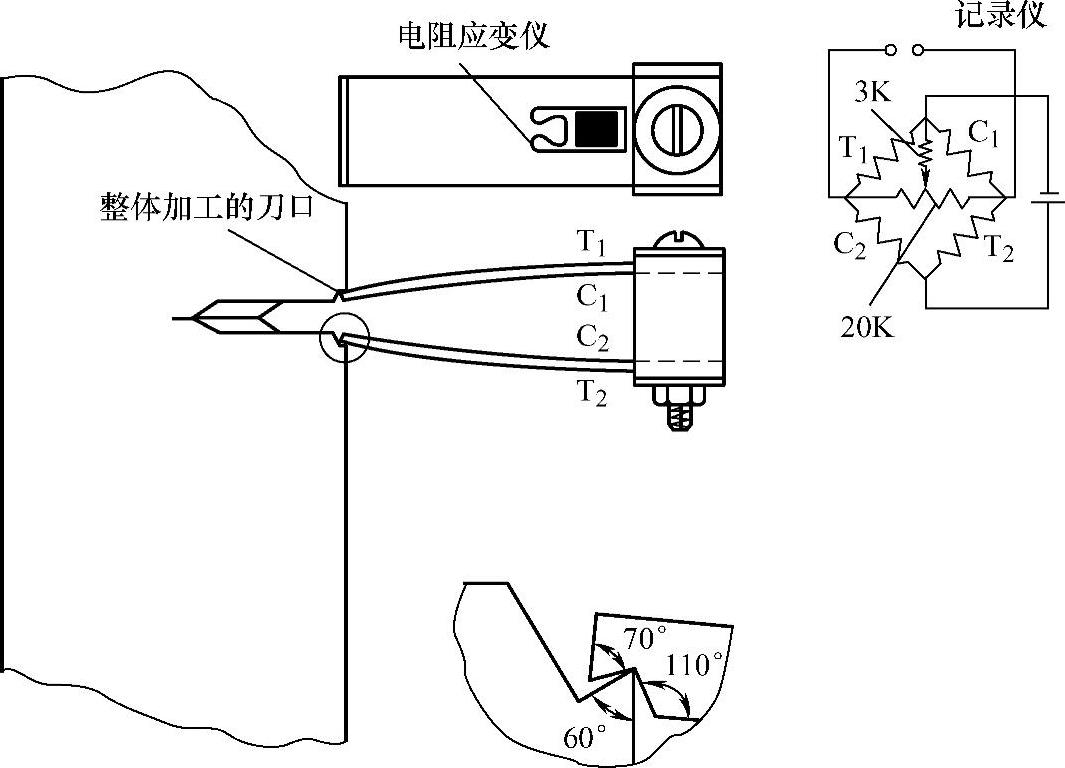

图13-16 安装在整体刀口上的双悬臂夹式位移规
