13.5.3  试验装置

可以采用各种形式的拉伸试验机，但必须满足国家有关标准，试验过程中，必须具备自动记录P-V曲线的装置。测量张开位移用COD规推荐用针尖式微型COD规，如图13-34所示。

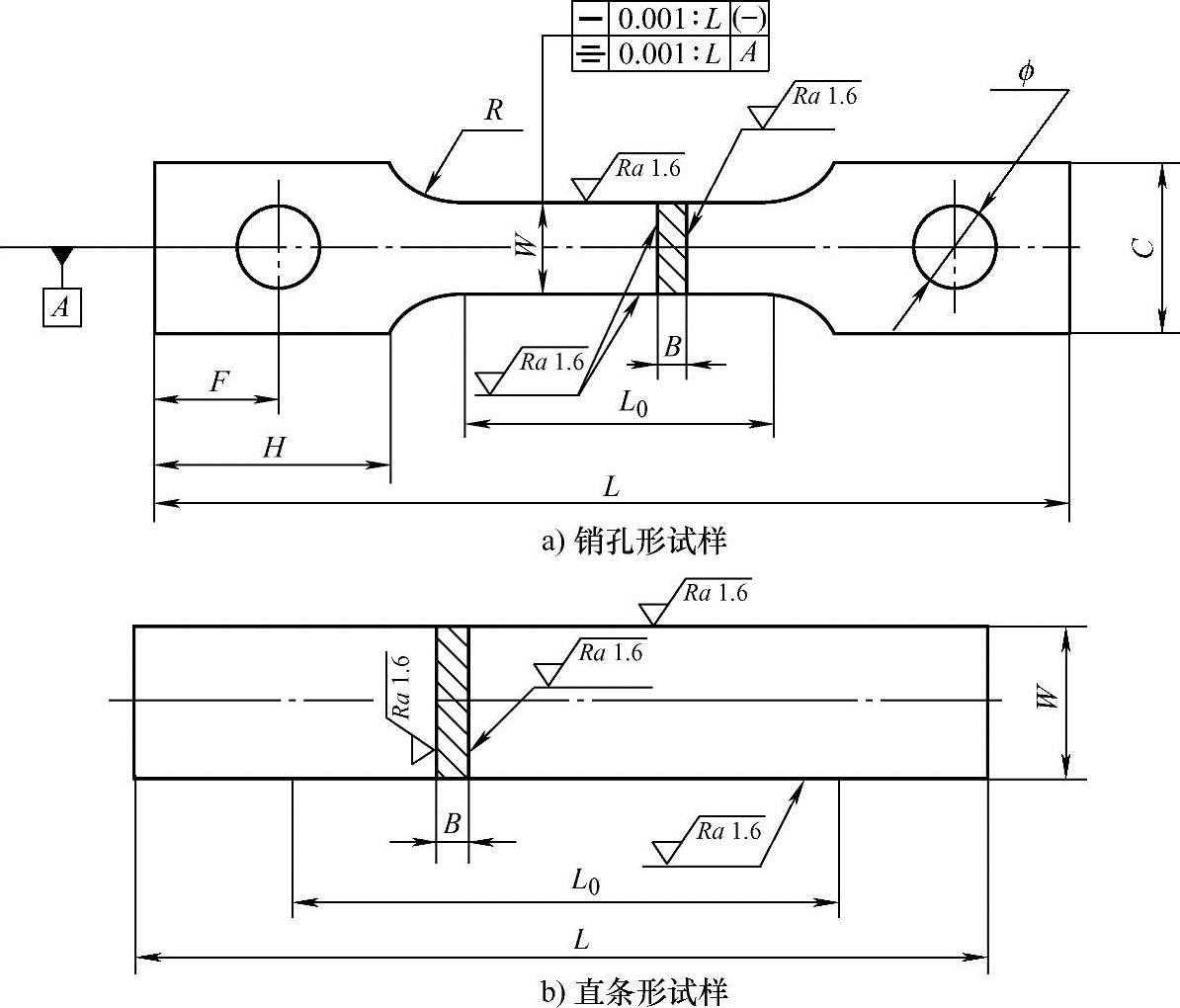

图13-31 表面裂纹断裂韧度试样

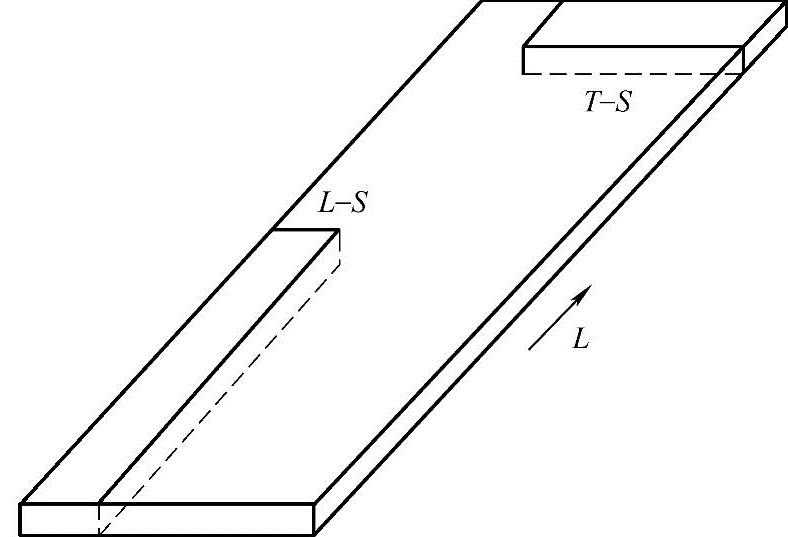

图13-32 表面裂纹试样的取样方向标记图

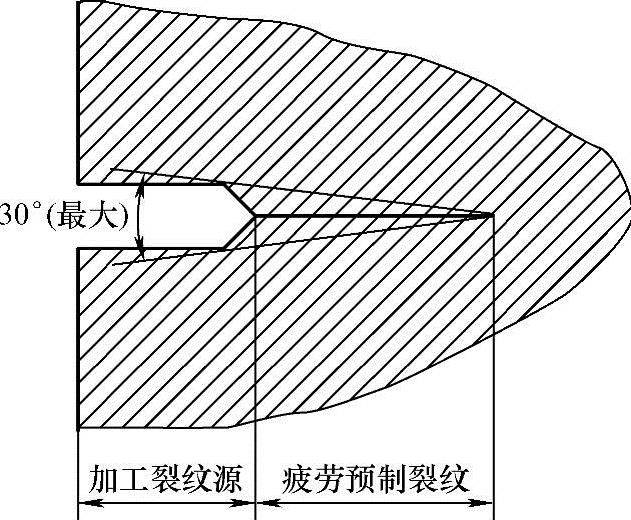

图13-33 引发裂纹源剖视图

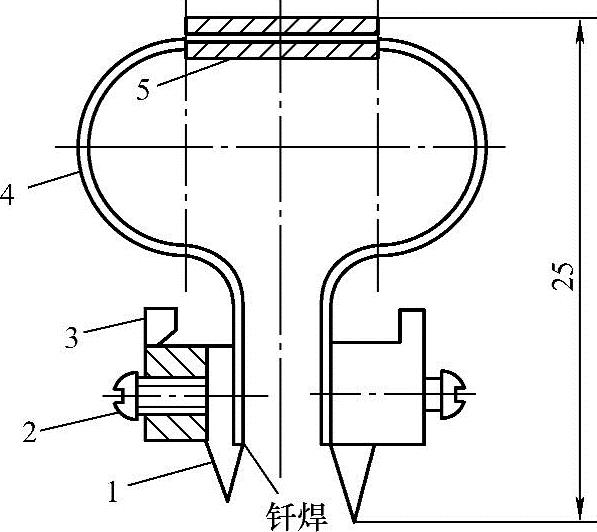

图13-34 针尖式微型COD规

1—钢针 2—螺钉 3—支承块 4—弹性元件 5—应变片

安装此种COD规时，应先在试样中心线裂纹两侧对称位置上，压制圆锥形不通孔（表面孔径不大于0.5mm，深度0.3mm），孔间距小于2a或4mm，以便安装针尖式微型COD规来测量裂纹的张开位移量，即获得P-V曲线。
