14.3.3  加载频率的影响

目前加载频率对疲劳裂纹扩展速率da/dN影响的研究工作并不是很多，还很难找出定量的函数关系。根据已发表的不多的试验数据，可以初步得到以下的一些定性结论：

（1）在ΔK较低时，加载频率对da/dN影响很小；在ΔK较高时，加载频率对da/dN影响较大；在相同的ΔK下，加载频率增大，da/dN降低。图14-14所示为304不锈钢在高温条件下加载频率与裂纹扩展速率的关系示意图。由图14-14可见，在ΔK较高时，加载频率越低则da/dN越高。

（2）较低的加载频率和高温环境的联合作用一般可使许多合金的da/dN提高，此种情况下，加载波形也会对材料的da/dN有明显影响。

（3）在腐蚀性介质中，低的加载频率会明显提高da/dN。这是因为此种情况下腐蚀介质在裂纹尖端有足够的作用时间促使裂纹加速扩展。

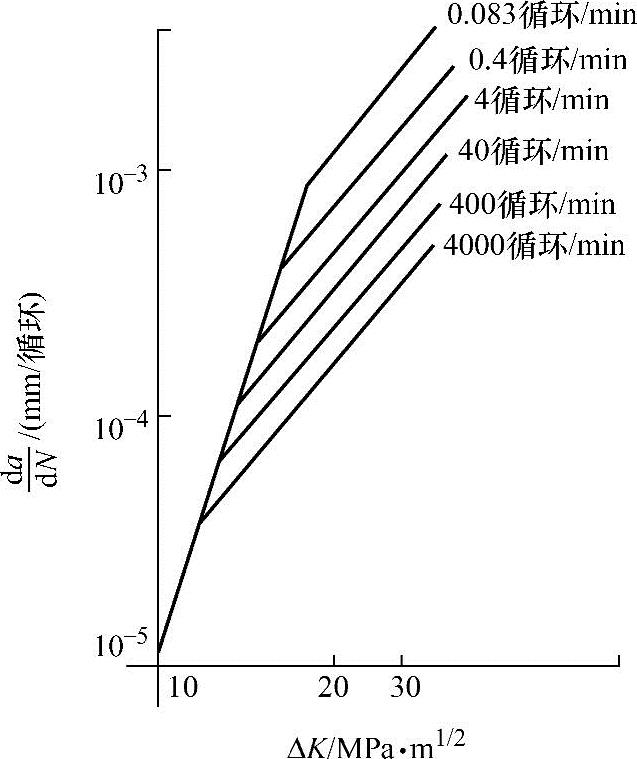

图14-14 304不锈钢在高温条件下加载频率与da/dN的关系示意图
