14.6.1  试验原理

在保证裂纹尖端处于小范围屈服（即裂尖端塑性区尺寸r_y远小于试样几何尺寸）的线弹性条件下，采用降载法（分级降载或连续降载）逐步降低裂尖有效驱动力ΔK，使得r_y近似趋近于零，以达到裂尖为线弹性体的理想状态。试验过程中记录每级载荷水平或每级ΔK水平下的裂纹长度a和对应的循环次数N。逐步降载直至ΔK降至使da/dN≤1×10^-7mm/循环。在完成降K试验后，需进行增K试验，直至试样断裂。整个试验过程如图14-37所示。对得到的da/dN-ΔK数据进一步处理，可得到材料的门槛值ΔK_th。

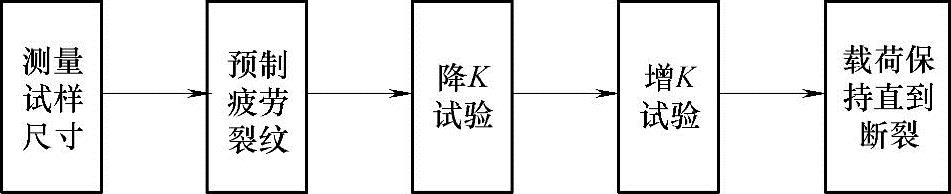

图14-37 疲劳裂纹扩展门槛值ΔK_th测试过程

疲劳裂纹扩展门槛值试验的特点是：测试技术难度较大，容易受试验条件和多种因素影响，测试周期较长，测定一个门槛值通常需要连续试验7～10d。
