14.9.2  试样

HB 7705—2001推荐采用单边缺口拉伸试样SENT进行疲劳小裂纹扩展速率试验。小裂纹单边缺口拉伸试样SENT如图14-48所示。该试样不仅限制了小裂纹的萌生位置，便于观察，而且易于获得自然萌生的表面裂纹和角裂纹。另外，其几何形状较好地模拟了飞机结构中螺栓孔处所承受的三维应力场，具有较好的代表性。

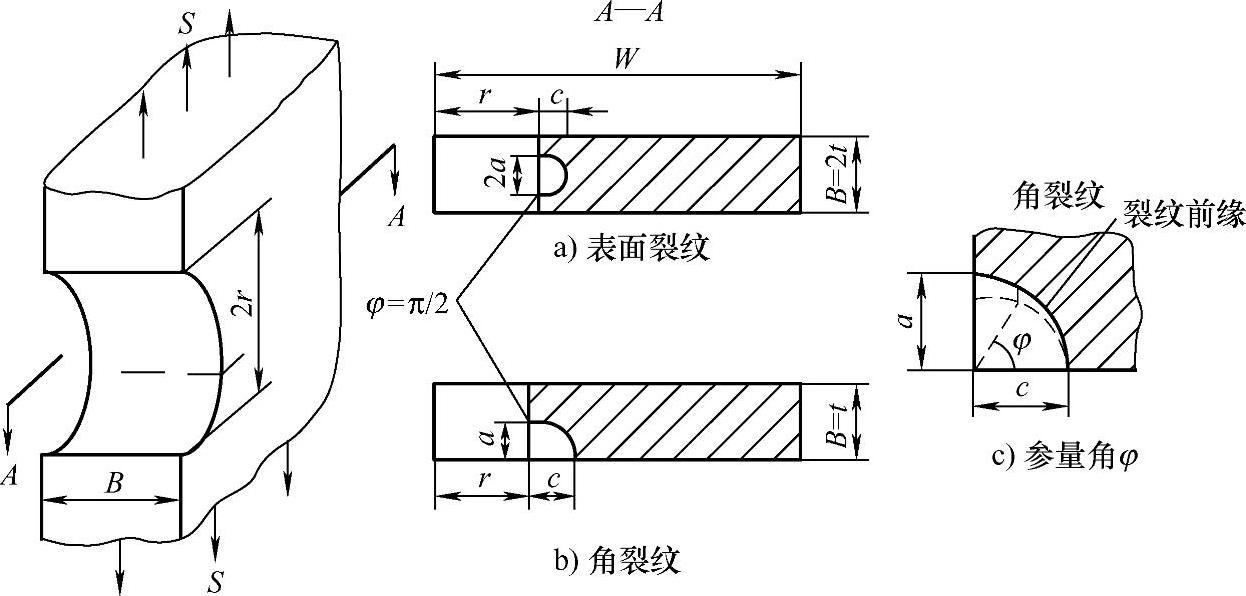

图14-48 小裂纹单边缺口拉伸试样SENT

SENT试样的表面裂纹和角裂纹的应力强度因子解由三维有限元法和权函数法计算得到，其应力强度因子幅ΔK的计算公式为

式中 Δσ——应力幅，Δσ=σ_max-σ_min；

Q——形状因子；

F_j——边界修正因子，j代表裂纹类型，对表面裂纹j=s，对角裂纹j=c。

Q和F_j的计算公式较为复杂，不在此列出，可参见HB 7705—2001中的附录F。
