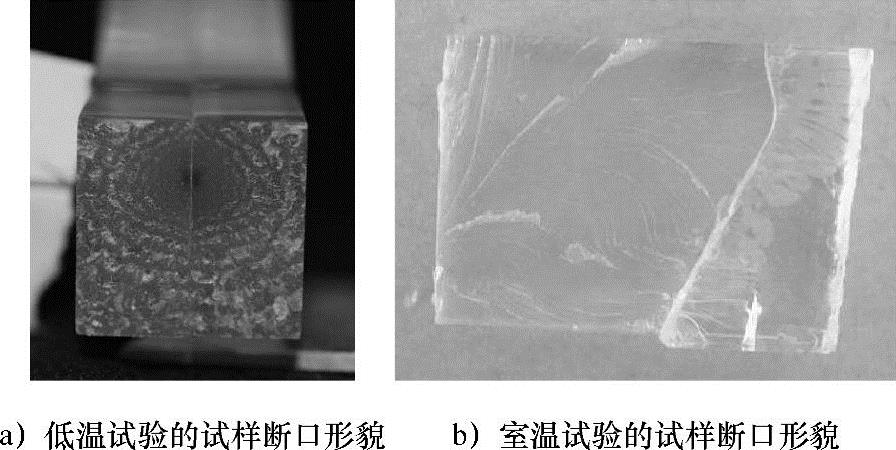

有机玻璃作为重要的飞机座舱透明材料，室温下基本属于脆性材料。在交变载荷作用下，有机玻璃的微缺陷处容易产生银纹，银纹扩展汇集产生裂纹并扩展，从而发生突发性失效。图15-6所示为有机玻璃的典型疲劳失效断口。图15-6a所示为低温试验的试样断口，断口整齐，以裂纹源为圆心的疲劳条带清晰可见，表现出明显的脆性断裂特征。图15-6b所示为室温试验的试样断口，断口参差不齐，相比低温断口，其韧性断裂特征明显。
图15-6 有机玻璃的典型疲劳失效断口
