16.5.2 试验数据的表达

在数据处理之后，可得到相关的表征持久和蠕变性能的图表，主要包括持久应力-寿命曲线、持久热强参数综合曲线、蠕变曲线、蠕变应力-寿命曲线、蠕变热强参数综合曲线。表16-7和图16-27～图16-31所示为FGH95合金在不同温度下的持久和蠕变性能。

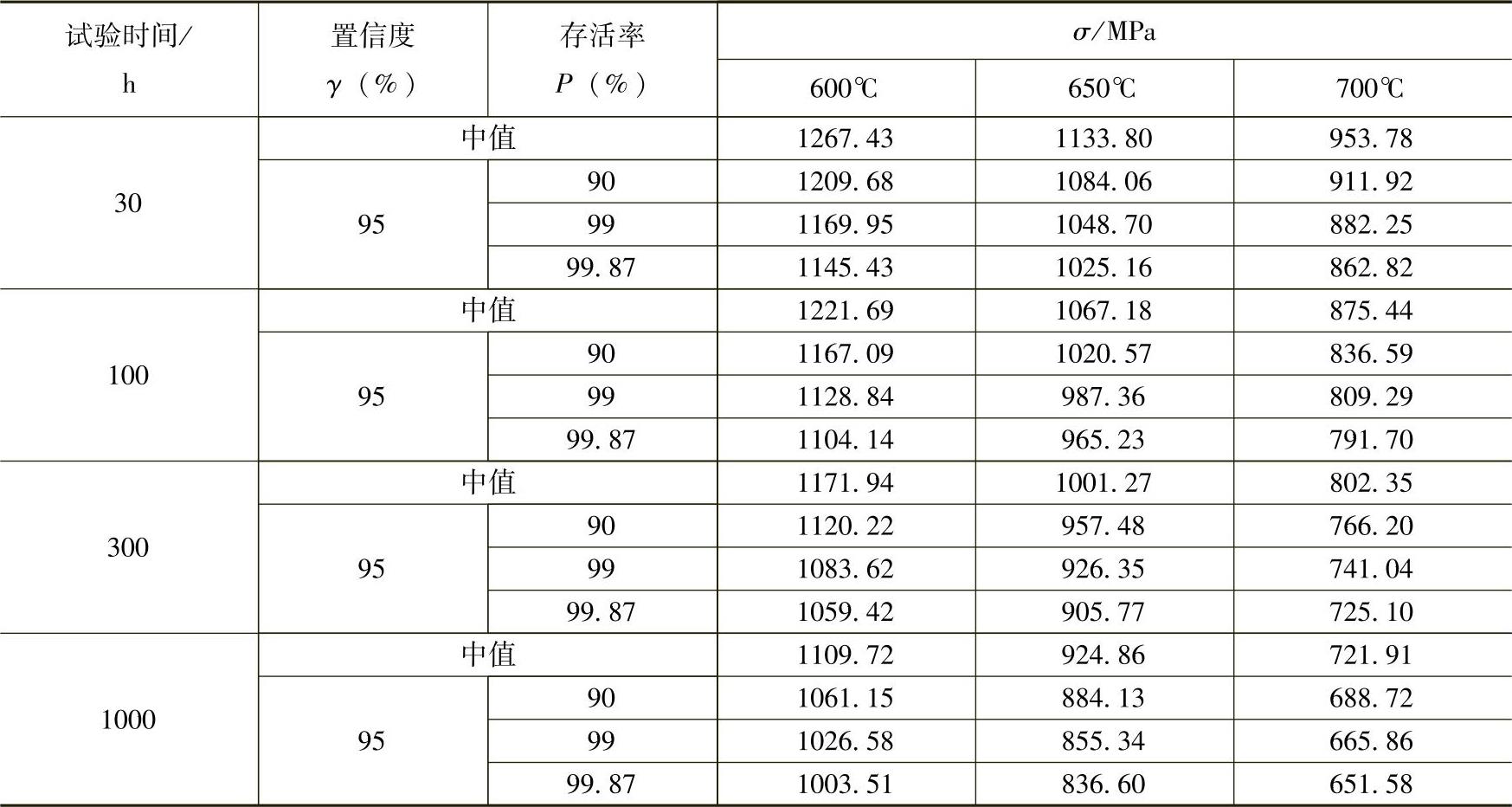

表16-7 FGH95合金热等静压件不同温度的持久极限

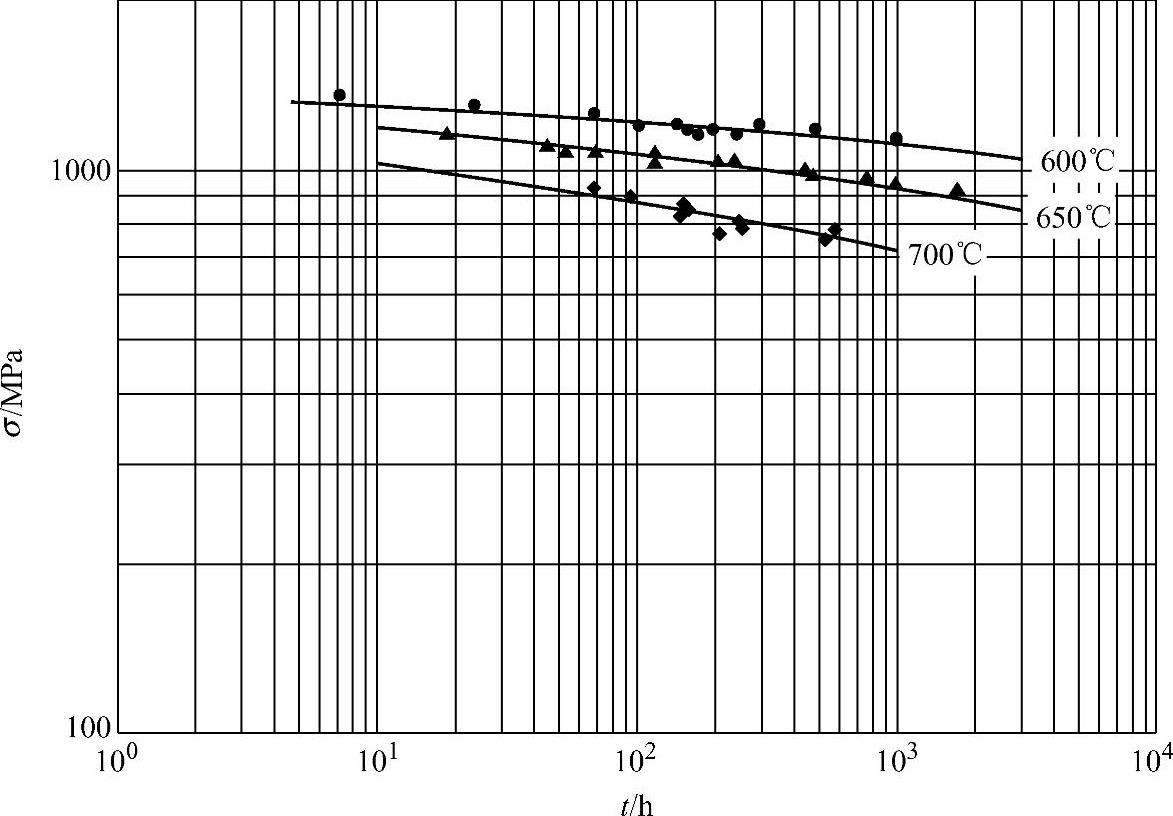

图16-27 FGH95合金热等静压件在不同温度下的持久应力-寿命曲线（中值）（36根）

持久方程（M-S）：lgt=b1+b2T+b3x+b4x2+b5x3

式中：T=（9θ/5+32）+460，x=lgσ

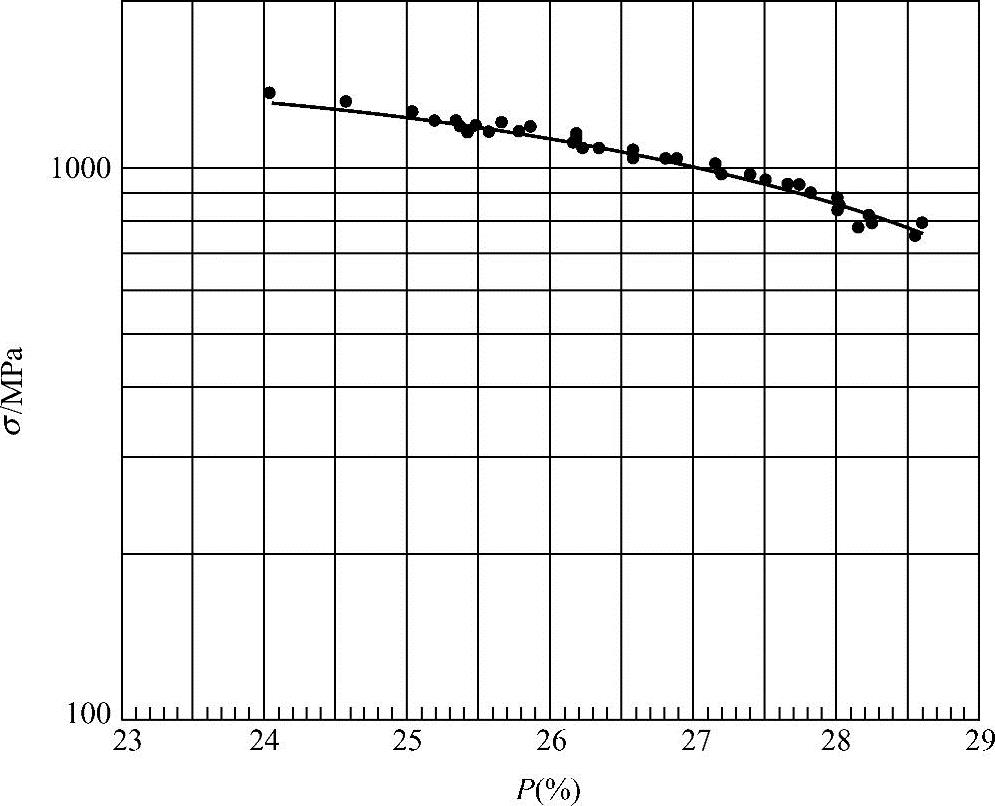

图16-28 FGH95合金热等静压件的持久热强参数综合曲线（中值）（36根）

持久热强参数综合方程（M-S）：lgσ=a1+a2P+a3P2+a4P3

式中：P=lgt+0.0147532T，T=（9θ/5+32）+460

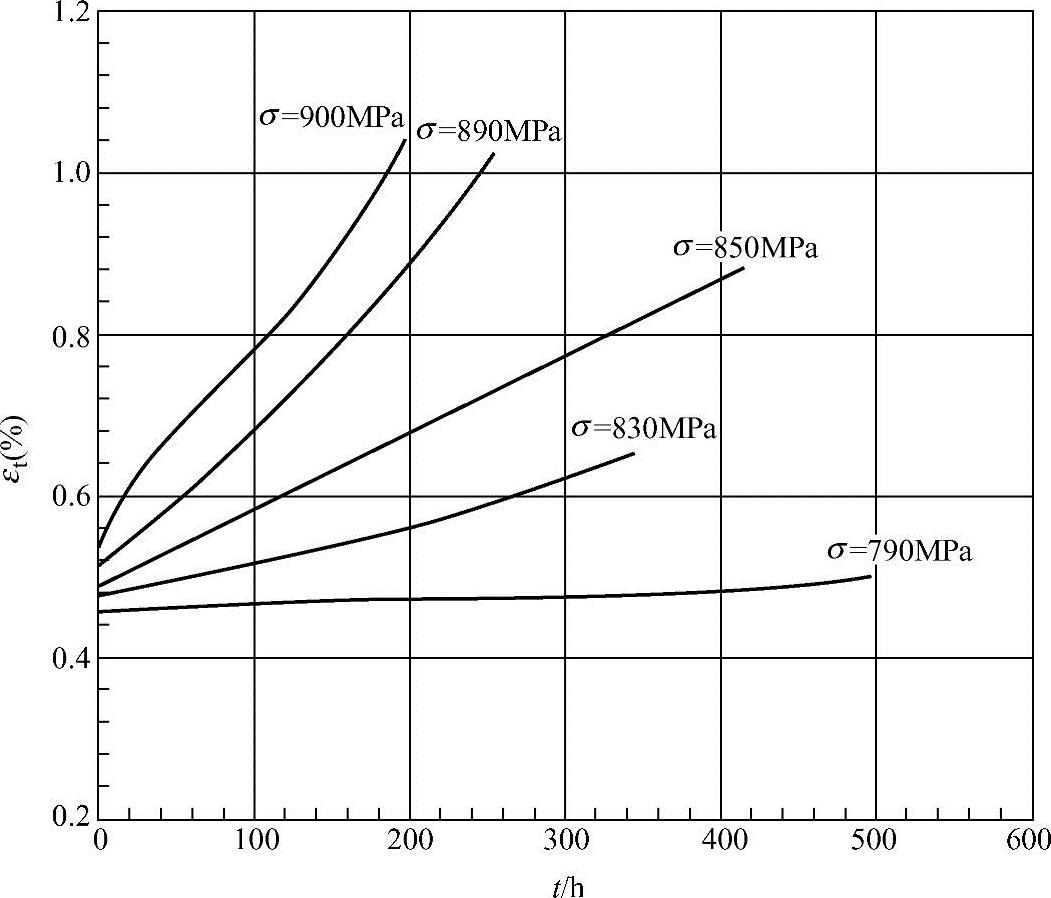

图16-29 FGH95合金热等静压件650℃的蠕变曲线

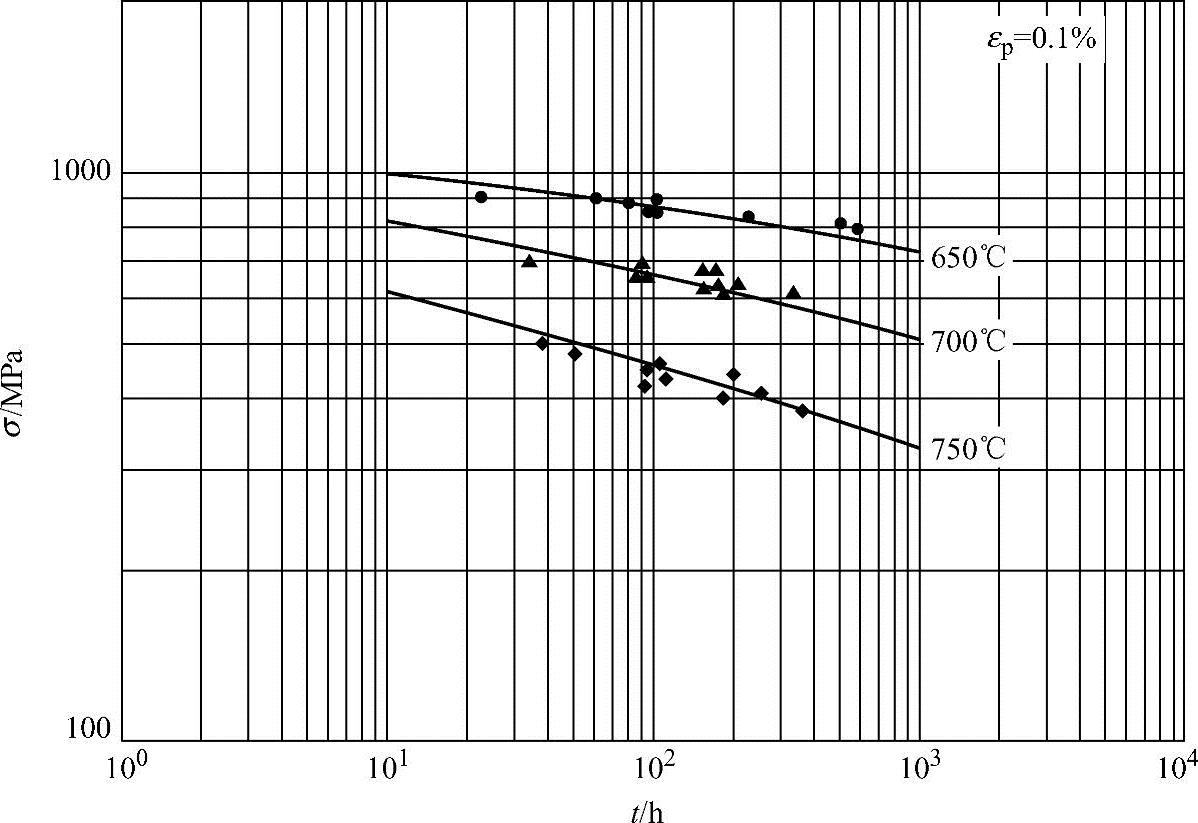

图16-30 FGH95合金热等静压件0.1%塑性应变的蠕变应力-寿命曲线（37根）

0.1%塑性应变蠕变方程（L-M）：lgt=c1+c2/T+c3x/T+c4x2/T+c5x3/T

式中：T=（9θ/5+32）+460，x=lgσ

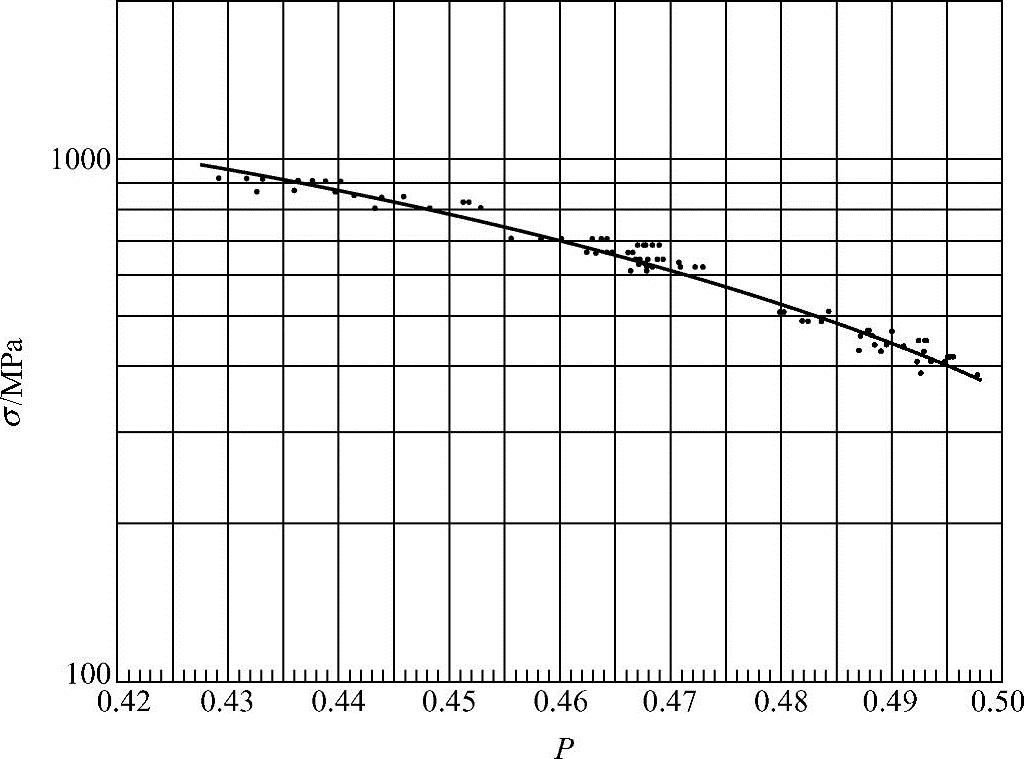

图16-31 FGH95合金热等静压件的蠕变热强参数综合曲线

蠕变热强参数综合方程（L-M）：lgσ=d1+d2P+d3P2+d4P3

式中：P=T（lgt+c）/105，T=（9θ/5+32）+460
