鉴定点9  二极管

问：如何判别二极管？

答：（1）判别引脚 将万用表旋钮置于R×1kΩ档，两表笔分别接到二极管的两端，测量两端间的电阻，如图1-1所示。

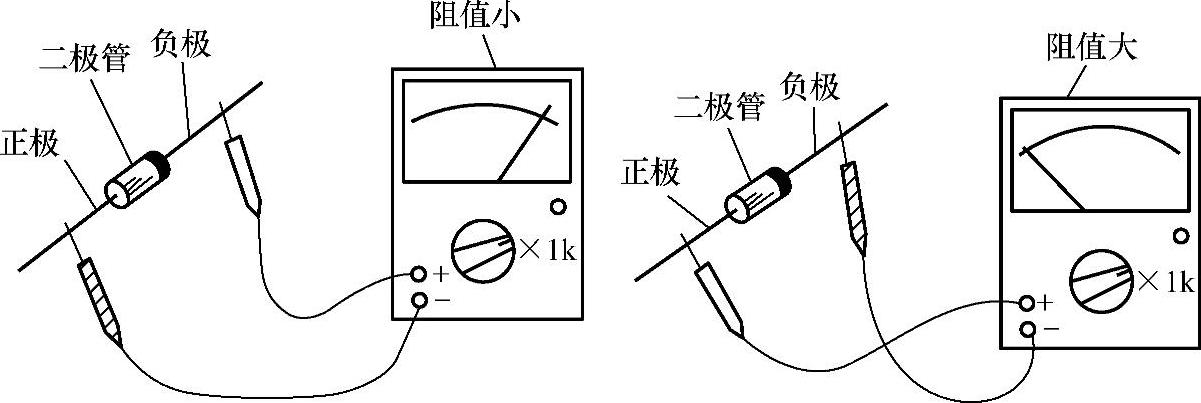

图1-1 判别引脚

如果测得的电阻值较小，则为二极管的正向电阻。这时与黑表笔（即表内电池正极）相连接的是二极管正极，与红表笔（即表内电池负极）相连接的是二极管负极。如果测得的电阻值很大，则为二极管的反向电阻。这时与黑表笔相连接的是二极管负极，与红表笔相连接的是二极管正极。

（2）二极管好坏的检测 正常的二极管，其正、反向电阻应该相差很大，且反向电阻接近于无穷大。如果某二极管正、反向电阻值均为无穷大，说明该二极管内部断路；如果正、反向电阻值均为0Ω，说明该二极管已被击穿短路；如果正、反向电阻值相差不大，说明该二极管质量太差，也不宜使用。

（3）锗管与硅管的区分 由于锗二极管和硅二极管的正向管压降不同，因此可以用测量二极管正向电阻的方法来区分。如果正向电阻小于1kΩ，则为锗二极管，如图1-2a所示；如果正向电阻为1～5kΩ，则为硅二极管，如图1-2b所示。

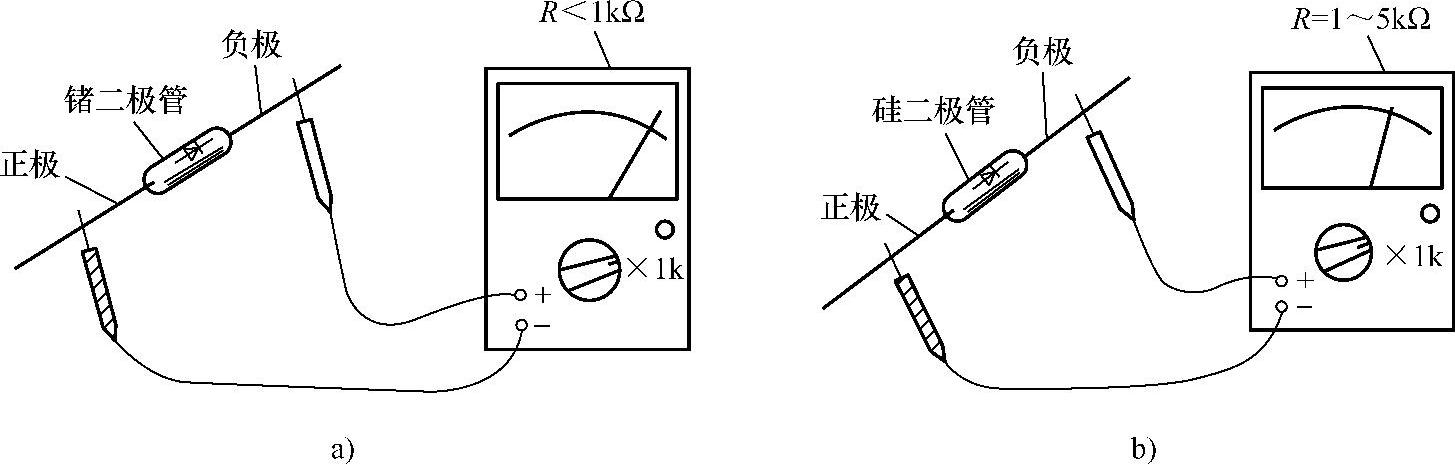

图1-2 锗管与硅管的区分
